黄铜快锁环形插销结构设计

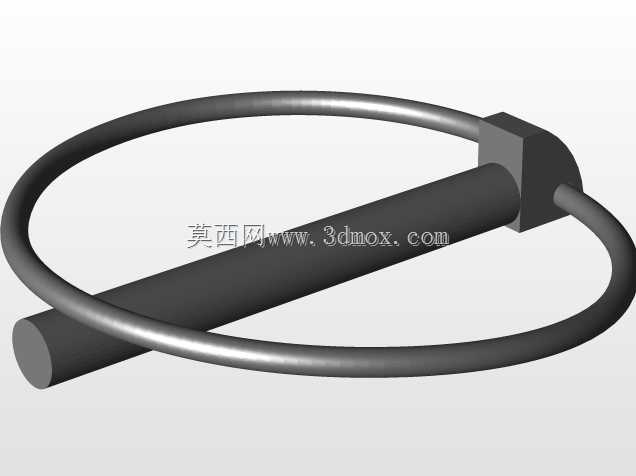

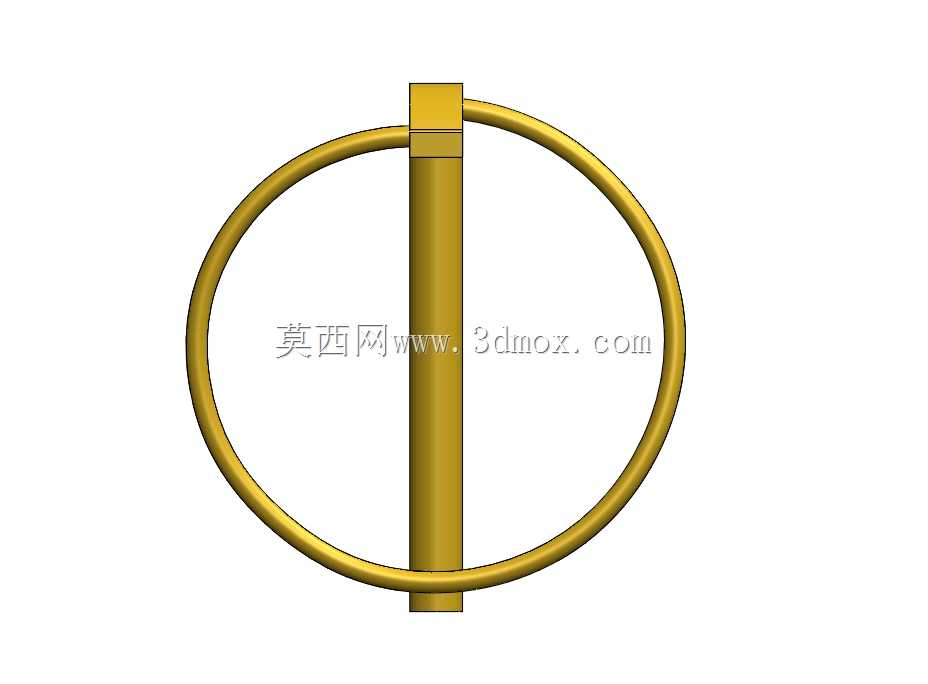

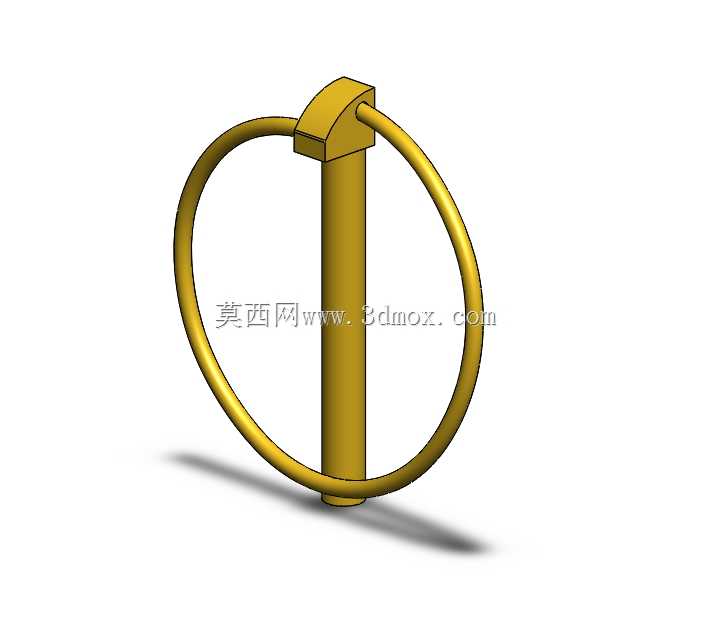

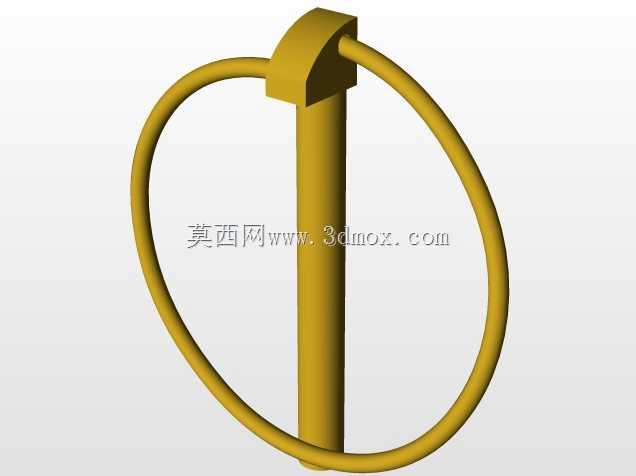

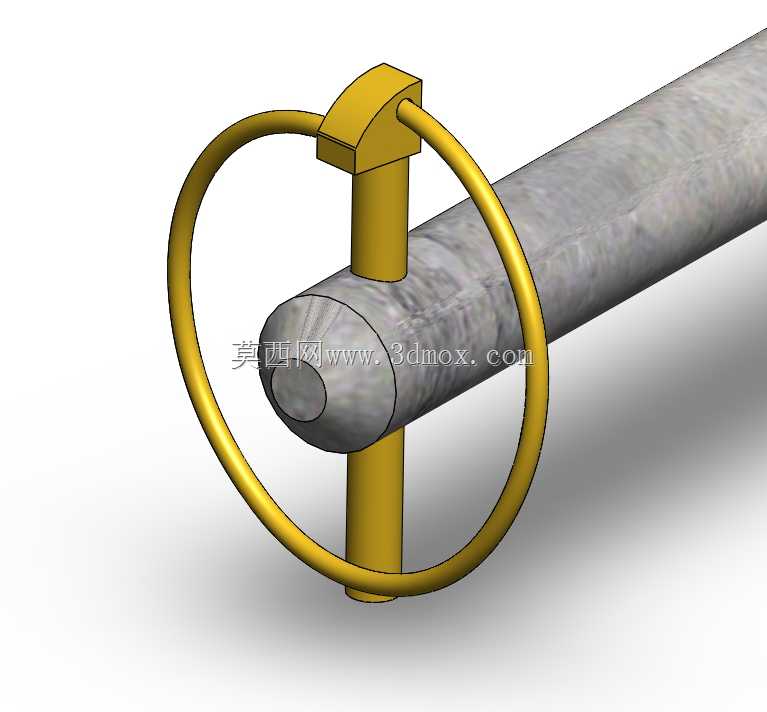

这类带环形拉环的黄铜插销，常应用在需要频繁插拔定位的轻载机械结构中，比如小型工装夹具的快速锁紧、便携设备杆件的快速对接、户外器械的可拆卸连接部位，相比普通圆柱销，它不需要额外工具就能完成插拔操作，单手捏持拉环即可施力，在需要快速拆装、频繁调整工位的作业场景里能大幅提升操作效率。从结构设计来看，插销主体采用圆柱杆形态，适配直径匹配的安装孔位，杆身与安装孔采用间隙配合，保证插拔顺畅无卡滞，顶部的限位凸台可以限制插销插入深度，避免插销完全贯穿孔位掉落，环形拉环与插销杆身采用一体式连接结构，拉环的环形轮廓既可以作为施力点，也能在插销锁紧后穿入保险丝或者挂装防丢绳，避免设备移动过程中插销受振动脱出。材质选用黄铜，一方面是黄铜自身具备良好的自润滑性，与钢制杆件、铝制安装座配合时不会出现咬合粘连的问题，长期反复插拔也不会刮伤孔壁，另一方面黄铜的抗锈蚀能力优于普通碳钢，在潮湿工况或者户外临时使用场景下，不会轻易生锈导致插拔卡滞。设计时需要重点关注插销杆身的直径公差，通常取h8级公差适配H8级安装孔，保证配合间隙控制在0.02-0.05mm之间，既不会因为间隙过大出现连接晃动，也不会因为间隙过小导致插拔阻力过大；顶部限位凸台的直径要比安装孔大2-3mm，保证足够的限位接触面积，避免受轴向力时凸台压溃安装座表面；环形拉环的内径要大于15mm，方便成人手指穿入施力，拉环的截面直径不小于3mm，保证插拔时能承受足够的拉拔力不会出现变形。安装时插销垂直贯穿被连接件的同轴孔位，插入到位后限位凸台贴合安装座表面，环形拉环处于可自由转动的状态，若设备存在持续振动工况，可在拉环上加装防脱卡簧或者穿入开口销做二次保险，避免插销受轴向窜动脱出。这类插销的有效锁紧长度需要根据被连接件的总厚度确定，通常插入后杆身末端露出被连接件2-3mm即可，不需要过长的冗余长度，避免干涉其他运动部件，杆身末端做小角度倒角处理，方便快速对准孔位插入，不需要反复调整对位。
