船舶用Powersation盘管式蒸发器结构设计

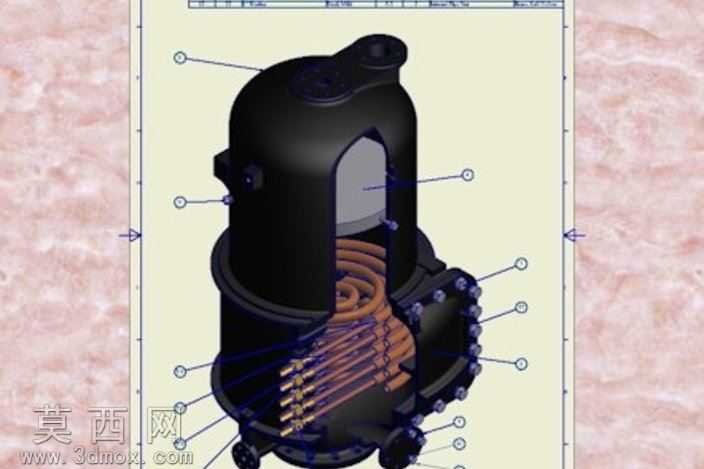

本模型为船舶配套使用的Powersation蒸发器三维设计成果，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循船舶换热设备的设计规范，对设备的内外结构进行了1:1比例的还原。模型整体采用立式筒状承压壳体结构，建模时先通过旋转特征构建主筒体的内外轮廓，精准预留了顶部的介质进出口、端盖连接法兰的安装位，壳体侧壁的侧开检修端结构采用多实体建模方式完成，对法兰连接的螺栓孔位、密封面结构都做了详细的特征刻画，保证装配结构的完整性。内部核心换热部件采用螺旋盘管式设计，盘管部分通过螺旋扫描特征生成，还原了紫铜换热管的盘绕曲率、管层间距，盘管端部的集管连接结构采用阵列特征完成多管路的排布，清晰呈现了换热介质的流道走向，管端的接头、固定支撑结构都做了独立建模，还原了实际装配中的连接关系。材质渲染阶段，承压壳体部分赋予哑光黑色金属材质，模拟船用设备的防腐涂层质感，表面添加细微的颗粒纹理提升真实感；内部换热盘管赋予紫铜材质，调整金属粗糙度与反射参数，还原铜质管材的金属光泽与温润质感；连接螺栓、法兰密封面赋予不锈钢材质，区分不同部件的材质属性。设计思路上，该蒸发器针对船舶工况的空间限制采用立式紧凑布局，螺旋盘管结构可以在有限的筒体内腔中最大化换热面积，提升热交换效率，侧开式检修端的设计方便后期对内部盘管进行维护、清理，壳体上的多组接口分别对应冷热介质的进出、排空、测压等功能需求，所有接口的位置排布都考虑了船舶管路的安装便利性，避免管路干涉。模型同时制作了剖视展示效果，通过半剖的呈现方式清晰展示内部盘管的排布方式、介质流道的走向，方便使用者直观理解设备的工作原理与内部构造，所有特征均保留建模参数，可根据实际工况需求调整筒体尺寸、盘管参数、接口规格，适配不同吨位船舶的换热系统使用需求。
