多节折叠式便携长度测量折尺结构

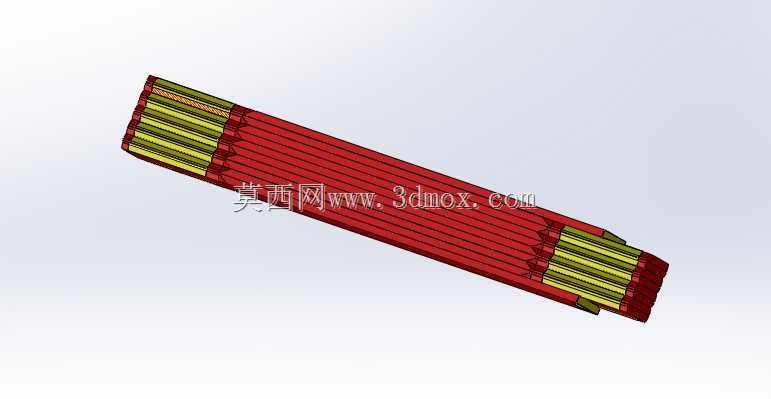

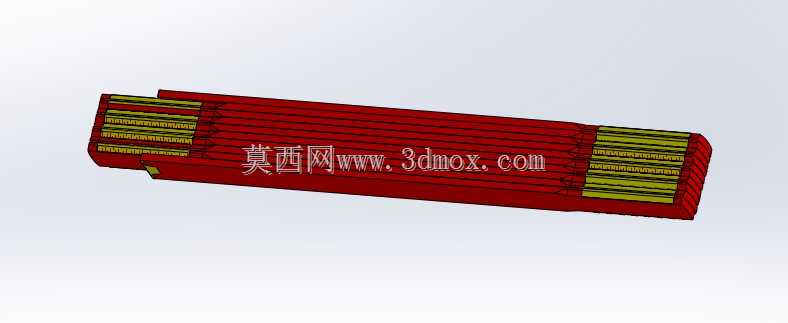

日常现场测绘、小型工件尺寸核验、家装施工放线这类场景里，钢卷尺容易出现尺带弯折回弹、单人操作时尺带下垂带来测量误差的问题，折尺凭借多节铰接的刚性结构，在短距离分段测量、拐角尺寸复核、狭小空间内的尺寸读取场景中，有着不可替代的使用优势。这款折尺的设计核心围绕便携性与测量刚性的平衡展开，整体收拢状态为规整的长条形结构，多节尺段沿端部铰接位置依次叠合，收拢后外轮廓齐整，可直接放入工装口袋或工具包夹层，不会像钢卷尺那样存在突出的尺钩勾挂衣物或工具袋内衬的问题。每一段尺体的铰接位置都做了阻尼限位设计，展开时既可以保持整根尺的直线刚性，在测量平直段长度时不会出现尺段弯折下垂的情况，也可以根据测量需求弯折成对应角度，适配内角、外角、台阶面这类异形位置的尺寸测量，不需要额外借助角度辅助块就能完成拐角处的尺寸读取。尺体的每一段截面都做了等宽等厚的统一设计，铰接轴的位置隐藏在尺段端部的内侧，展开后相邻尺段的测量面完全齐平，不会出现台阶错位导致的测量基准偏移，测量刻度直接印制在尺体的平整外表面，读数视线与尺面垂直时不会因为结构凸起产生视差。从安装边界来看，折尺完全展开后各铰接点的转动间隙控制在极小范围内，整尺直线度误差满足常规现场测量的精度要求，收拢状态下所有铰接轴都被相邻尺段的侧壁包覆，不会出现外露轴端勾挂其他物件的情况，日常携带时不需要额外的防护套。设计过程中没有照搬传统木折尺的厚尺段结构，而是优化了每一段尺体的截面厚度，在保证尺段刚性不会因为手持力度产生弯曲变形的前提下，尽可能压缩收拢后的整体厚度，同时在尺段的两端做了微小的倒角处理，避免频繁折叠展开过程中锐角边缘磨损操作人员的手套或皮肤。在设备检修、钣金下料划线、木工粗加工尺寸定位这类对便携性有要求、测量精度不需要达到千分尺级别的场景中，这种结构的折尺可以快速完成尺寸读取，不需要像钢卷尺那样需要额外固定尺端，单人操作时只需要将折尺首端对齐测量起点，逐节展开贴合被测表面就能直接读数，遇到需要测量折线长度的场景时，可以顺着被测轮廓逐段弯折尺身，直接读取总长度数值，省去了分段测量后累加计算的步骤。铰接位置的阻尼力度经过适配调整，既不会因为阻尼过小导致尺段自行垂落，也不会因为阻尼过大导致单手握持时难以展开调整角度，在高空作业这类双手操作空间有限的场景中，单手就能完成折尺的展开与收拢操作，不需要借助另一只手辅助固定尺段。
