交错编织辫状线缆结构三维设计作品

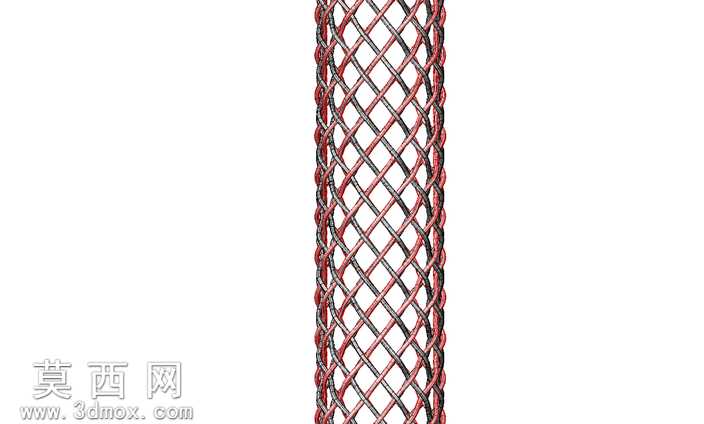

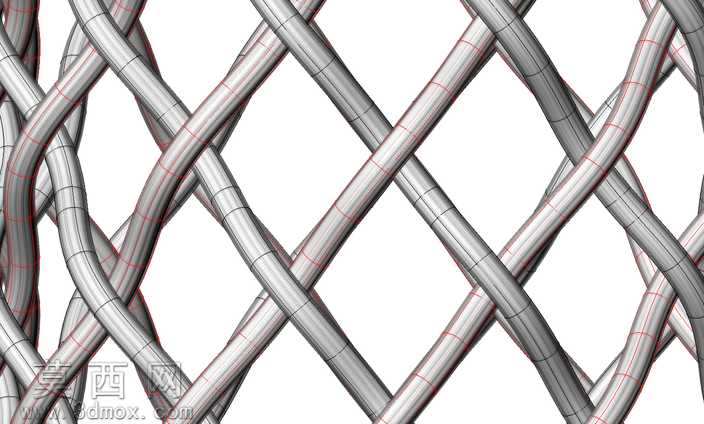

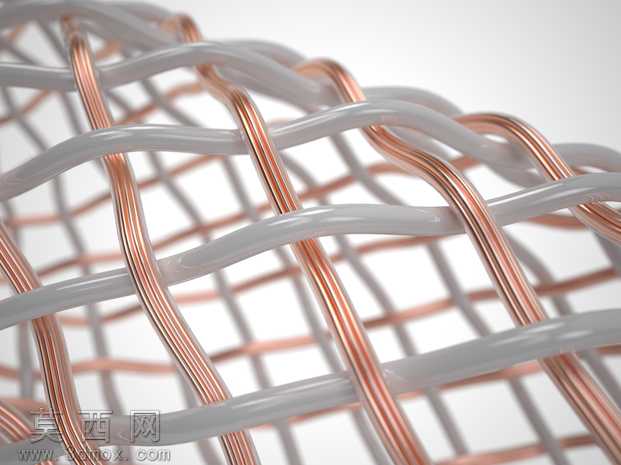

本作品为辫状交错编织线缆结构的三维建模设计，整体采用三维参数化建模方式完成，首先梳理编织结构的交错逻辑，明确两组不同材质线材的排布规律：一组为紫铜质感的导电内芯线材，另一组为半透明浅灰色的绝缘外层线材，二者按照一压一挑的辫状编织规则循环交错，形成规整且富有韵律的连续编织形态。建模过程中，首先绘制单根线材的扫描路径，精准还原每根线材在编织交错处的弯曲弧度，确保线材交叉位置的贴合度自然，不存在穿模或间隙过大的问题，每根线材的截面采用统一的圆形轮廓，根据编织的疏密程度调整线材直径与排布间距，保证整体结构的比例协调。材质设置阶段，为铜质线芯赋予高反射的金属材质，调整金属度与粗糙度参数，还原紫铜温润的金属光泽，在弯折处添加细微的光影过渡，体现金属线材的弯折质感；为绝缘外层线材赋予半透明的哑光塑料材质，添加轻微的次表面散射效果，模拟绝缘塑胶的半通透质感，同时调整材质的折射率，让光线穿过绝缘层时呈现自然的折射效果。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮编织结构的主体，突出线材交错形成的凹凸纹理，辅助光源补亮暗部细节，避免阴影区域死黑，同时添加环境反射贴图，让金属材质的反射更具真实感，清晰展现两种材质的视觉差异。设计过程中重点还原编织结构的空间交错关系，每根线材的上下叠压逻辑完全符合真实编织工艺的规律，整体结构连续无断点，既可以作为线缆编织结构的教学演示模型，也可用于相关产品的结构展示与效果渲染，模型的布线规整，曲面过渡顺滑，能够清晰展现辫状编织结构的形态特征与材质特点，直观呈现多线材交错编织的空间构造逻辑。
