Flexline柔性直线运动线性单元结构设计

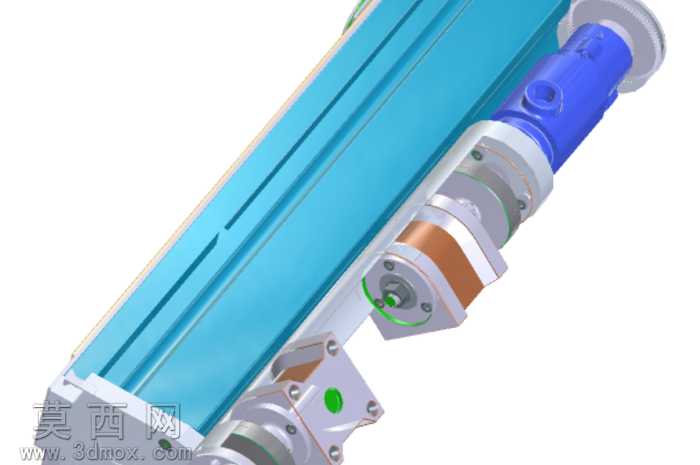

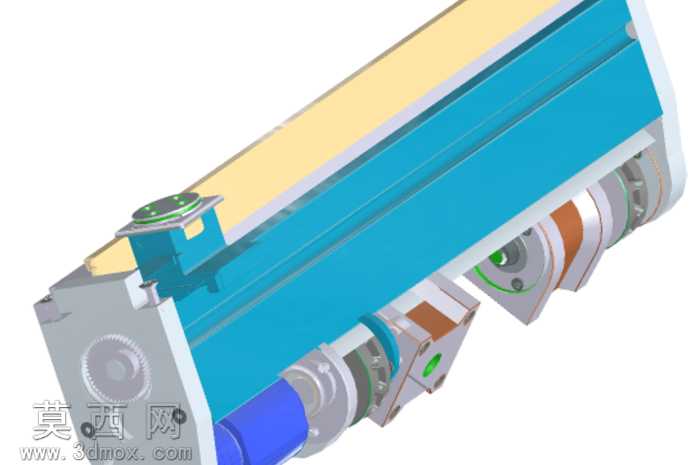

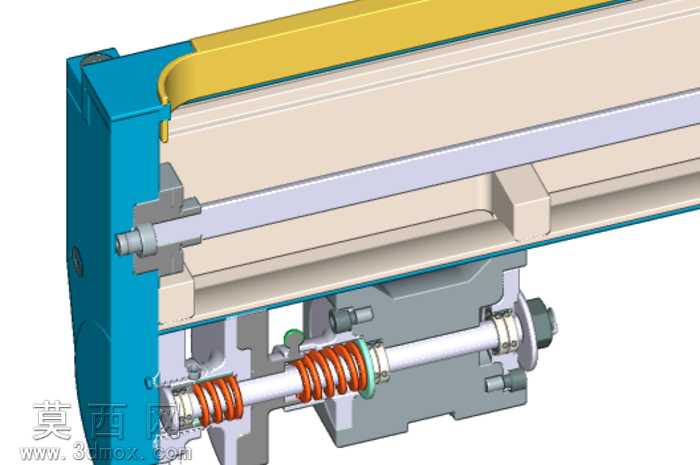

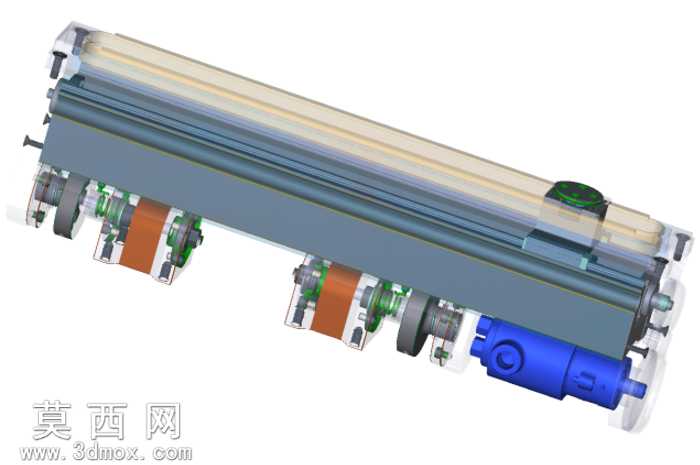

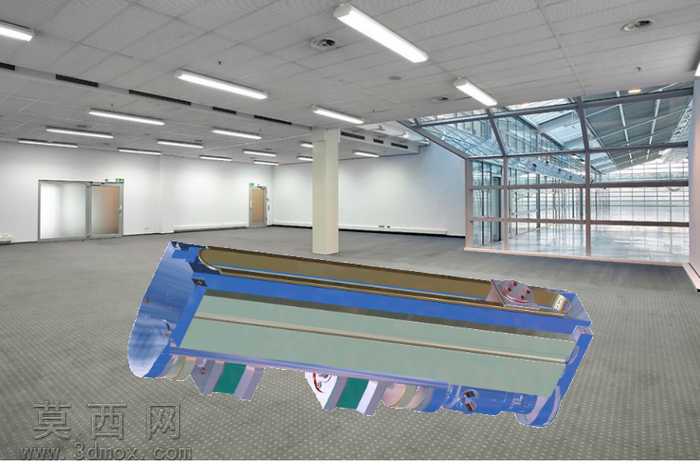

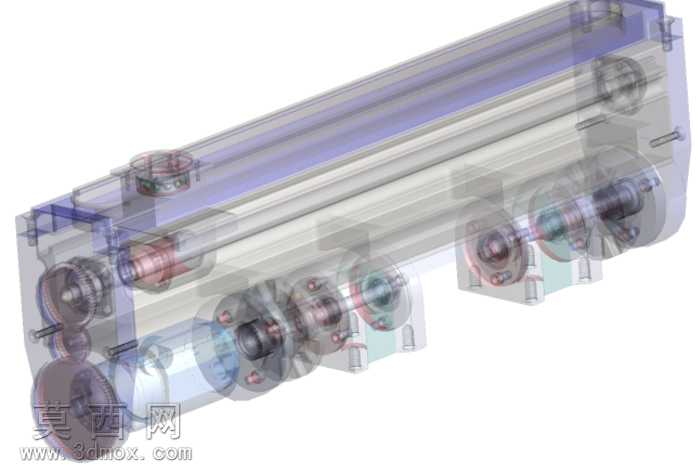

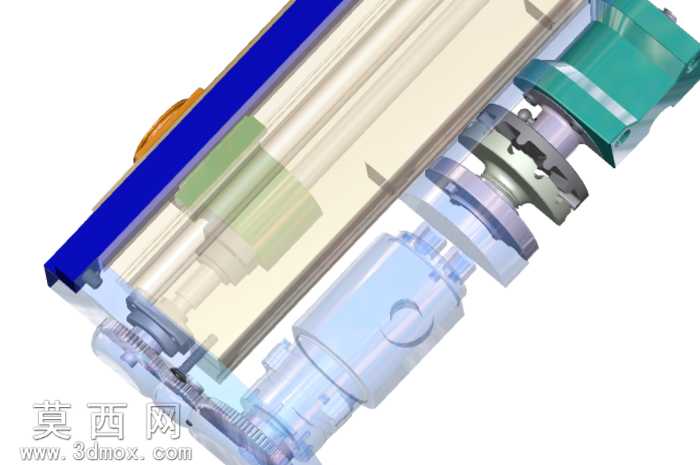

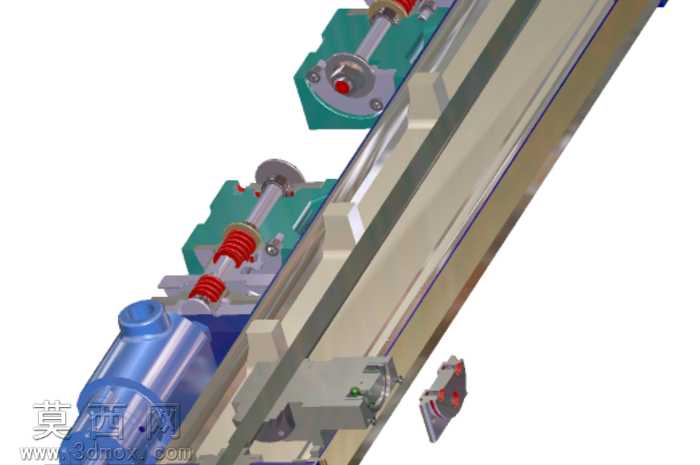

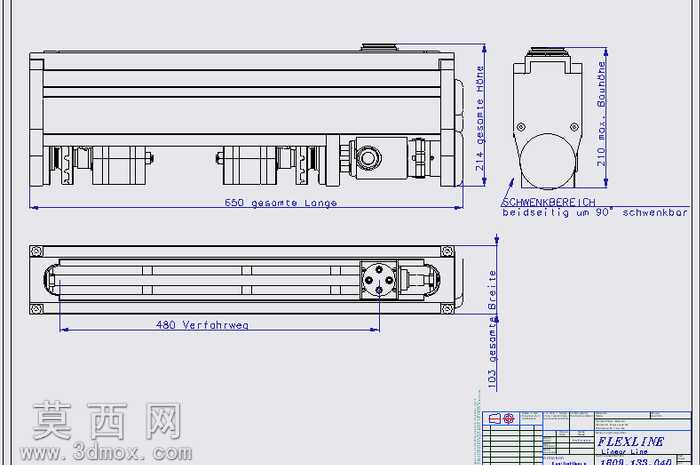

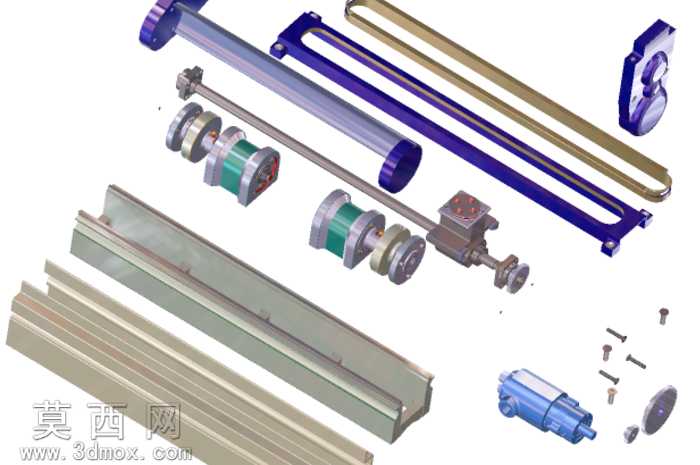

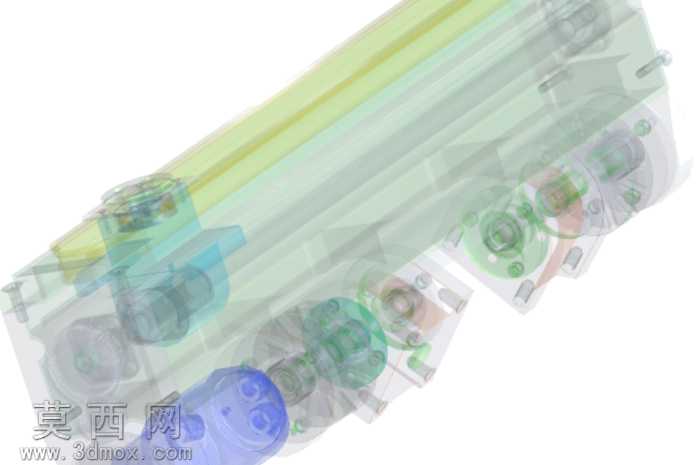

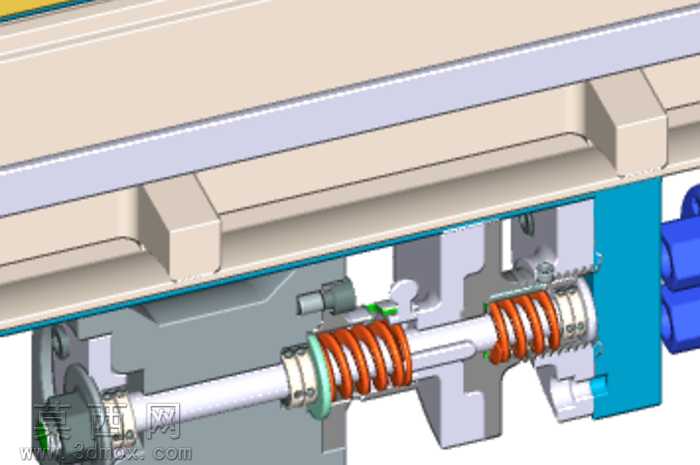

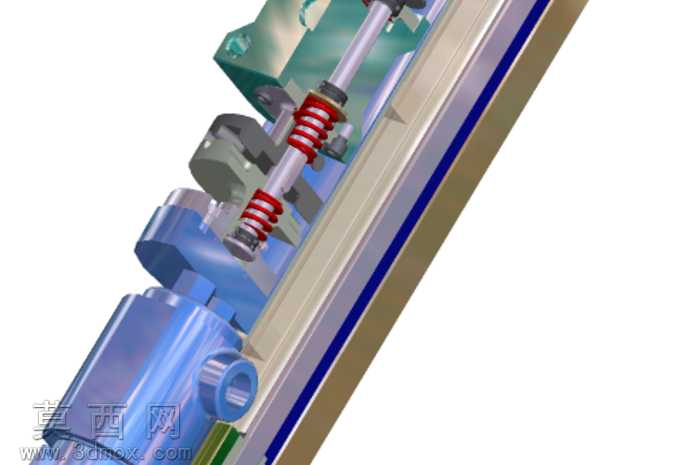

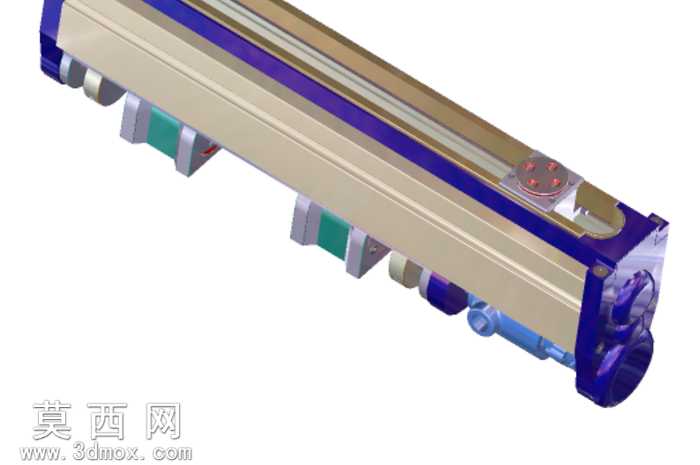

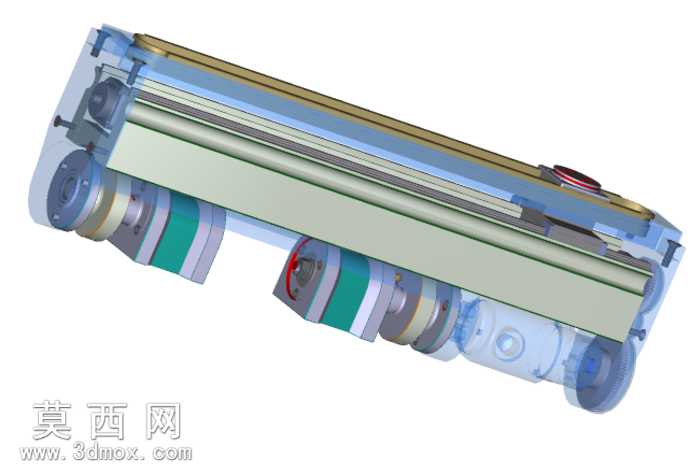

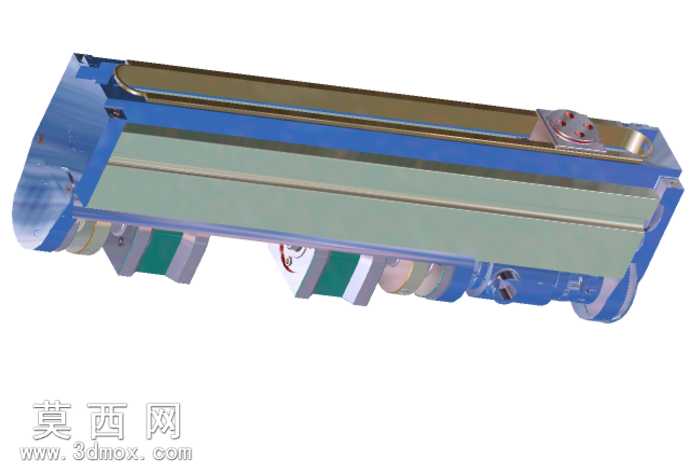

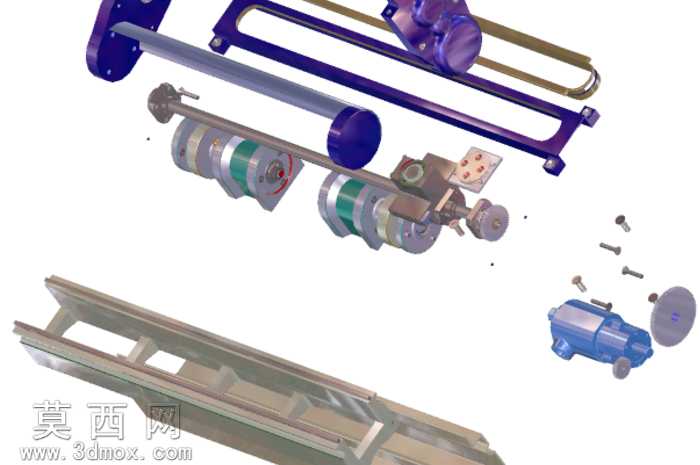

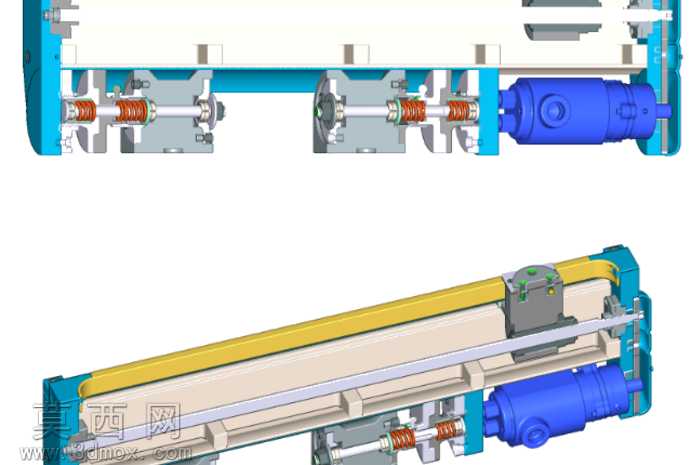

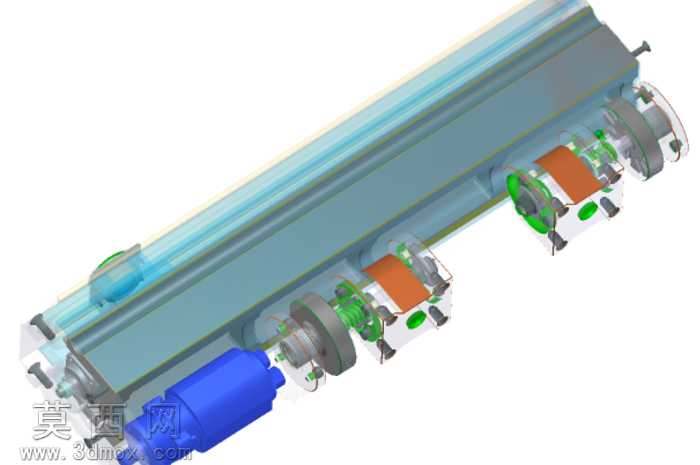

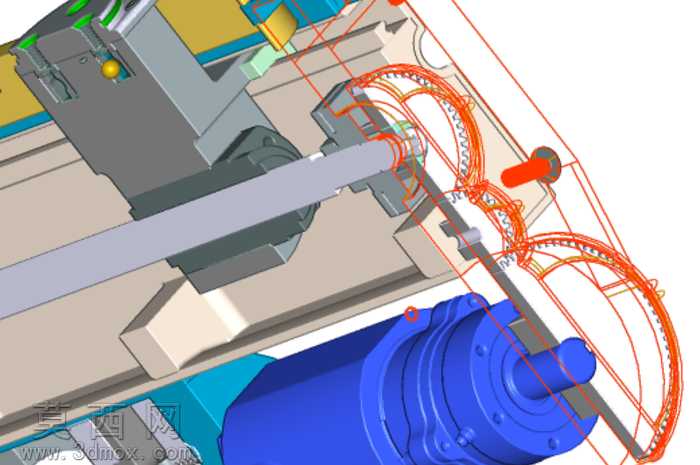

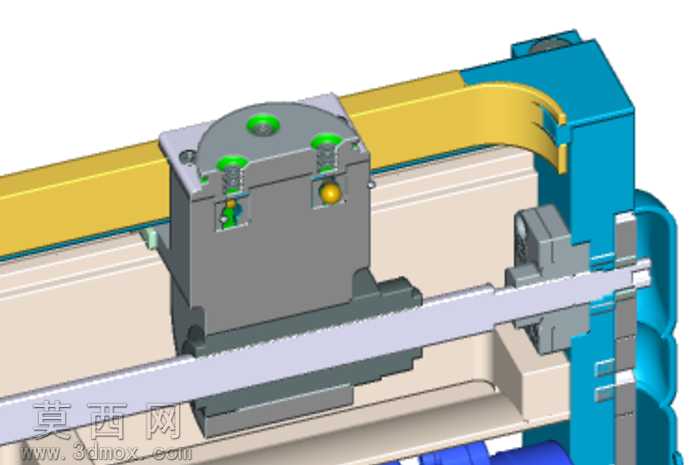

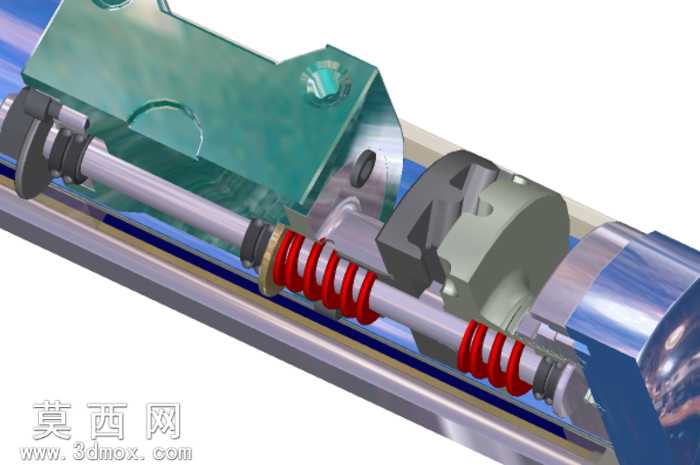

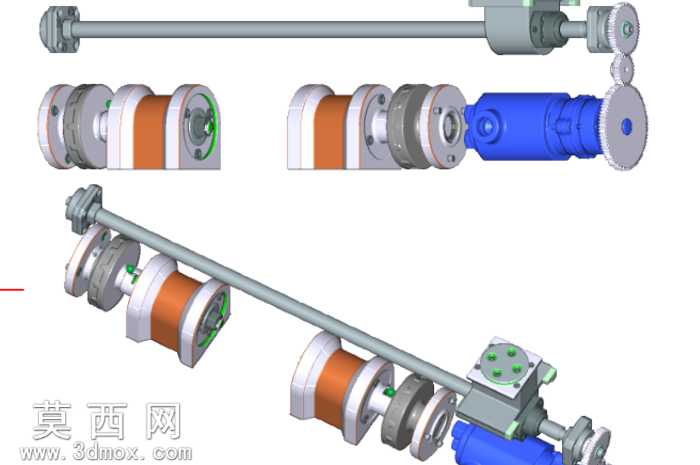

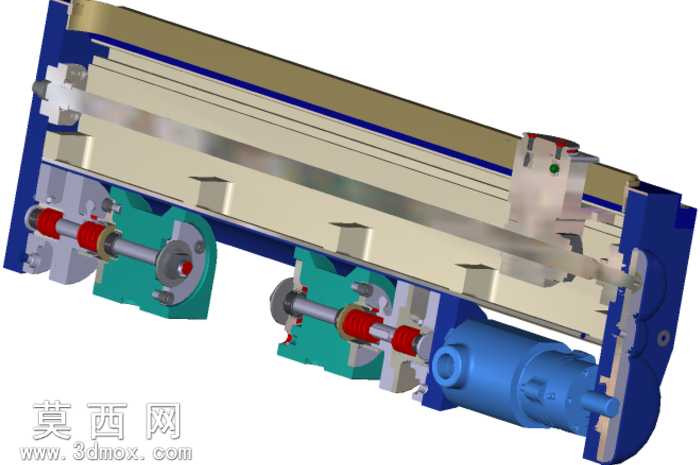

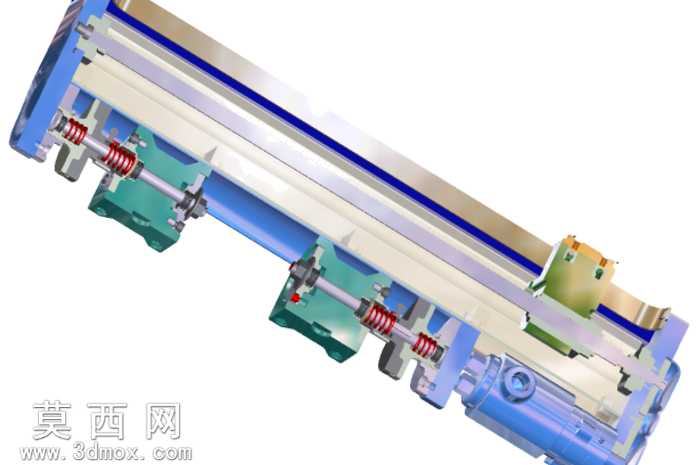

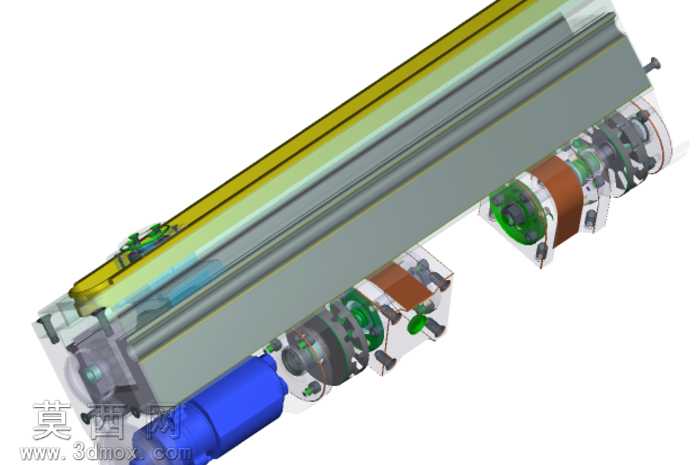

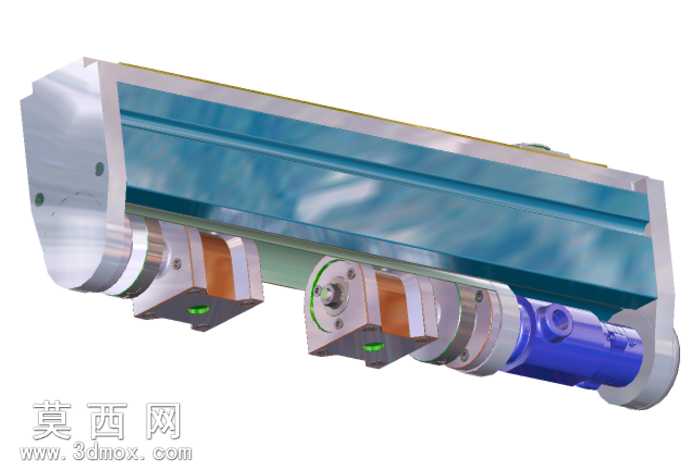

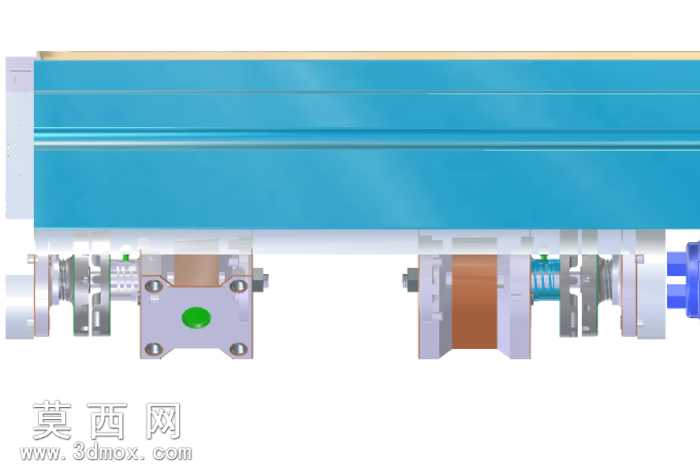

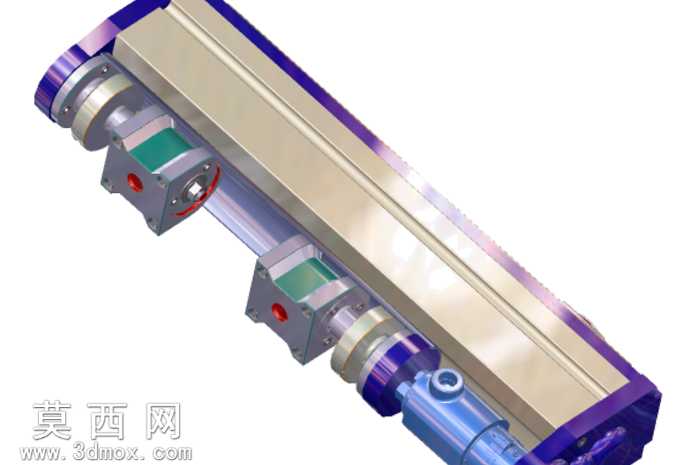

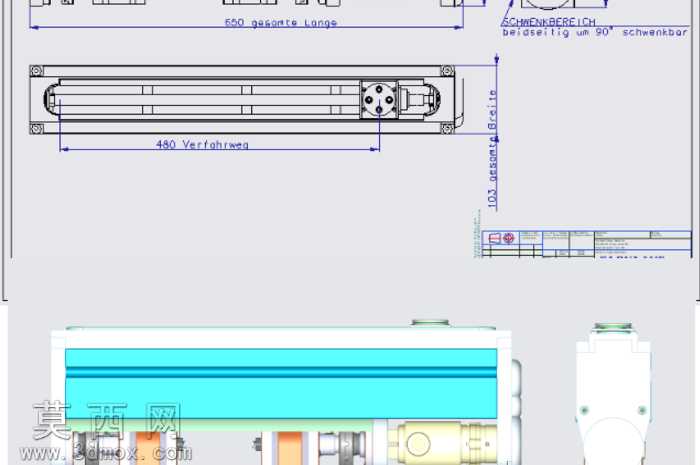

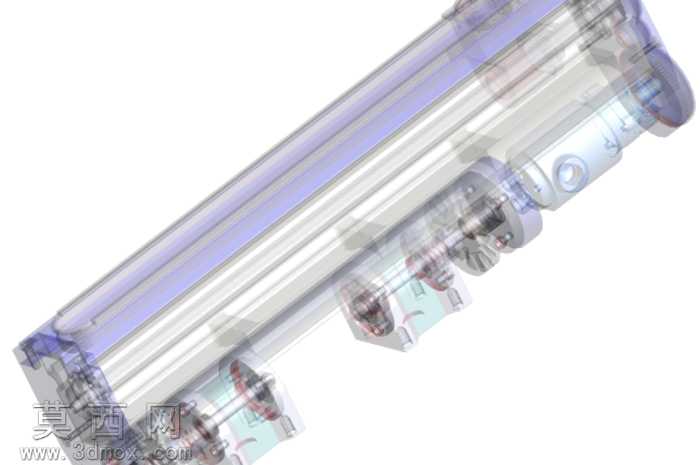

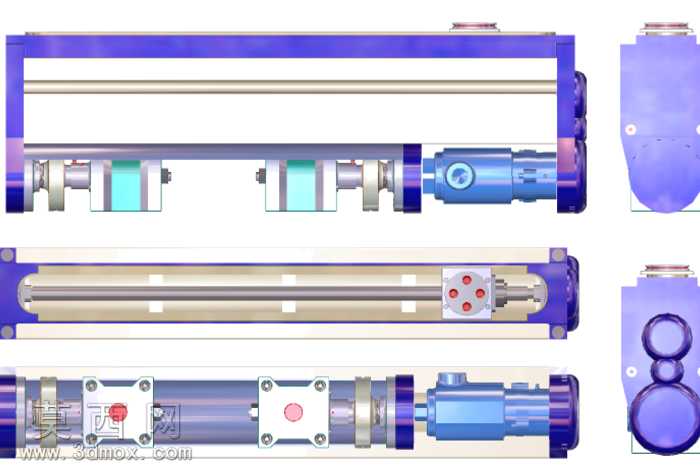

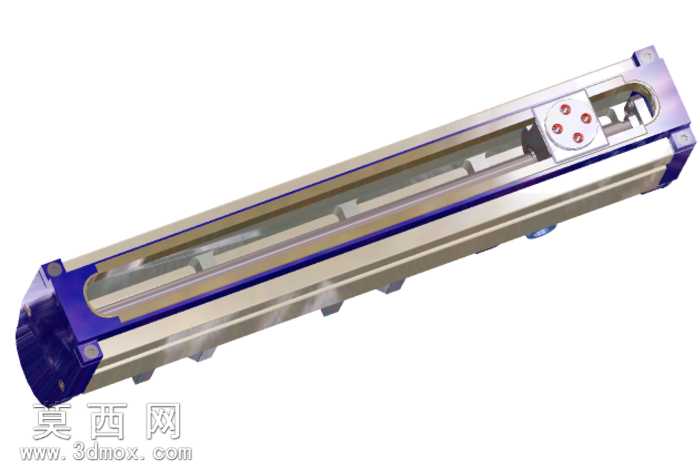

本线性单元三维模型采用专业三维建模软件完成全参数化构建，建模过程中严格遵循机械设计公差规范，对每一处装配结构都做了干涉检查，确保各运动部件在行程范围内无卡滞、无碰撞。模型渲染阶段采用工业级写实材质方案，主体防护外壳赋予哑光蓝色金属烤漆材质，还原工业设备常用的表面喷涂质感，内部传动结构分别赋予不同的金属材质：精密滚珠轴承采用高反光铬钢材质，清晰呈现滚道与滚动体的细节结构；传动丝杠与导轨副采用磨削加工不锈钢材质，表面添加细微的磨削纹理提升真实感；快换接头部分做了分色处理，操作端采用醒目的蓝色工程塑料材质，便于快速识别操作位置。结构设计上，该线性单元采用直驱驱动搭配球线轨驱动精密球轴承的传动方案，相较于传统同步带传动具备更高的传动精度与刚性，可实现高速平稳的直线往复运动。单元集成了快换接头结构，可实现末端执行器的快速拆装更换，无需额外工具即可完成适配切换；主轴部分设计为可转动结构，两侧可实现约90度的角度调整，能够适配不同方向的作业需求，拓展了单元的应用场景。单元采用狭窄的外形设计，整体截面尺寸紧凑，可在狭小的安装空间内完成部署，适配空间受限的自动化设备集成需求；长度支持模块化选型，可根据实际行程需求选择对应长度的单元主体，无需重新定制整体结构。快锁机构经过结构优化，锁定操作便捷可靠，锁定后可承受较大的轴向与径向负载，避免运动过程中出现松动偏移。模型完整还原了内部的传动链路、密封结构、安装定位基准，所有连接孔位、安装面都做了精确建模，可直接用于虚拟装配验证、运动仿真分析，也可作为非标自动化设备设计的参考选型模型，帮助设计人员快速完成直线运动模块的方案搭建，缩短设备研发周期。
