多风格断路器点盖外观结构三维设计

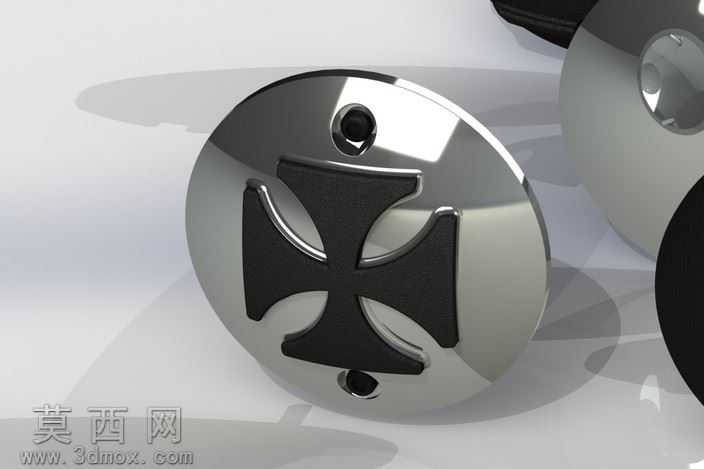

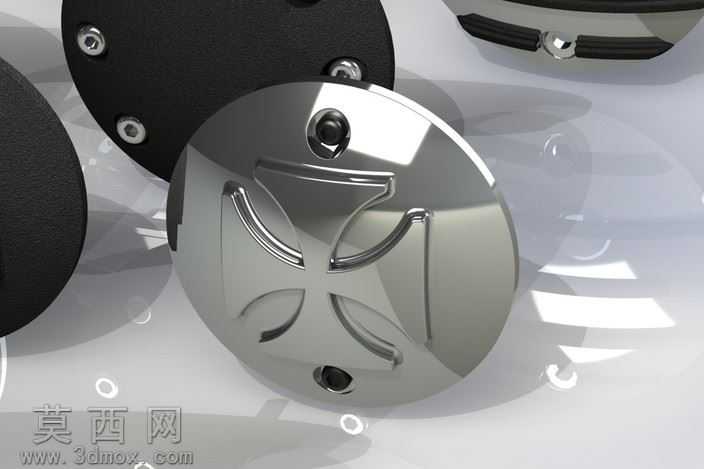

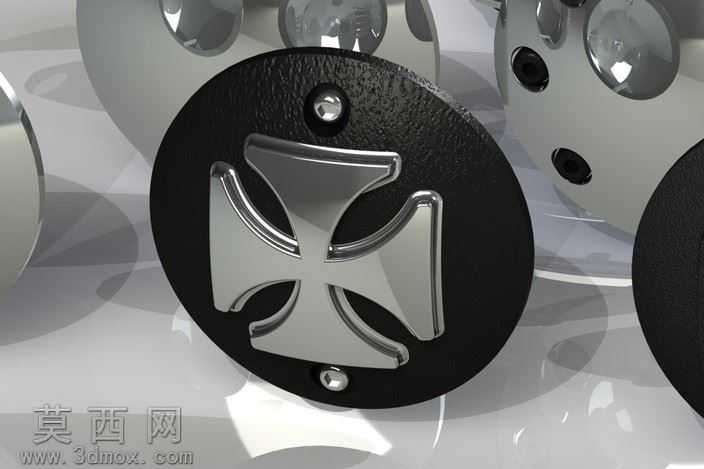

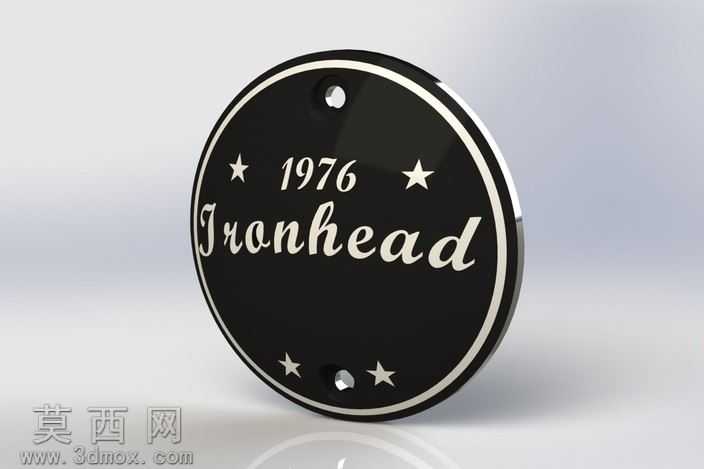

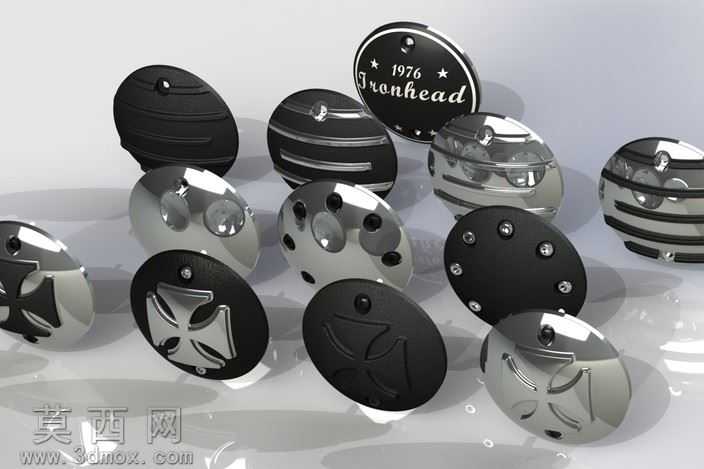

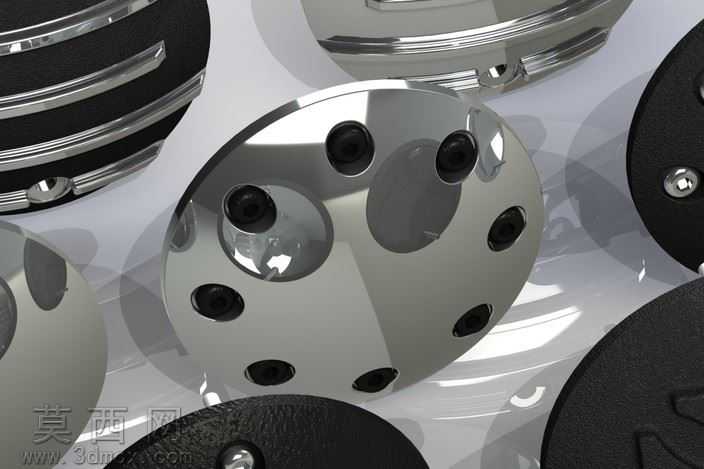

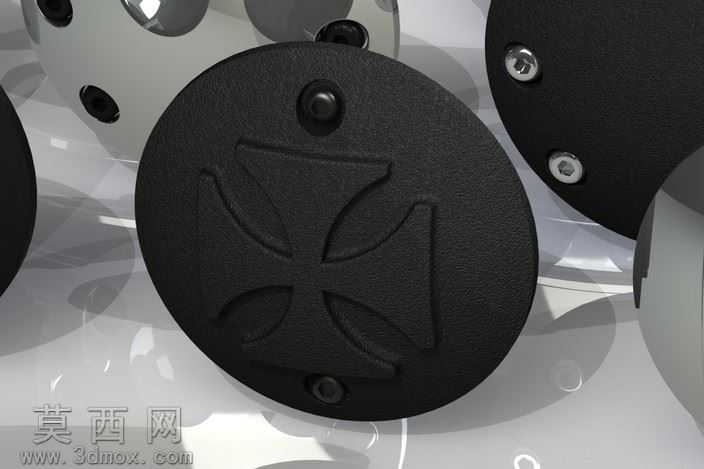

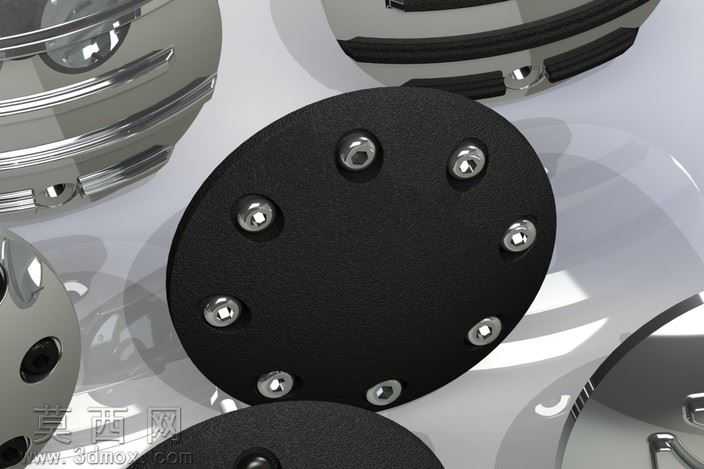

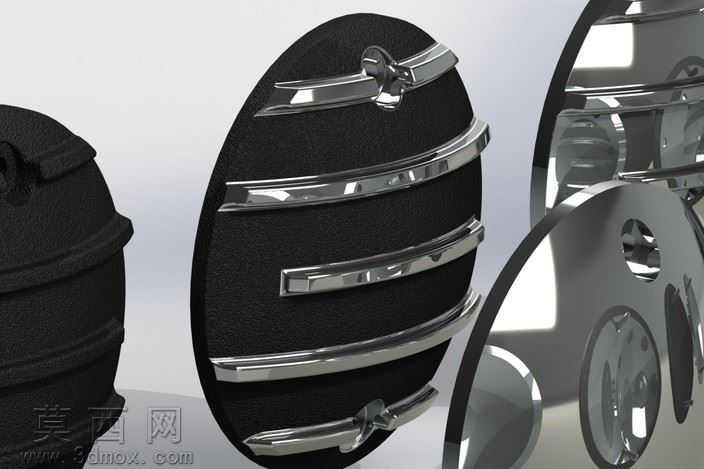

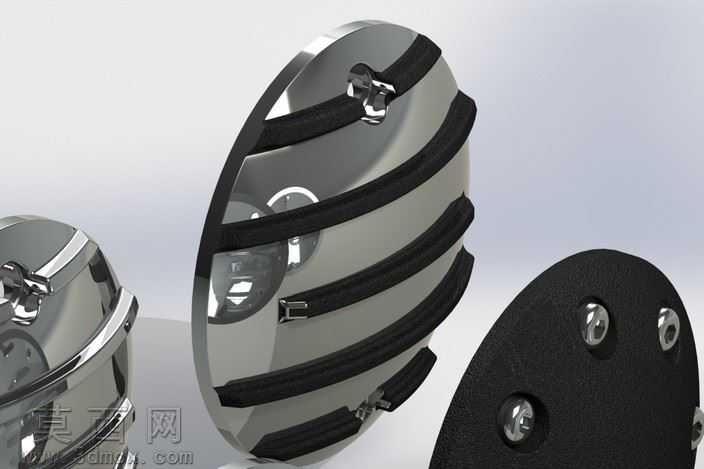

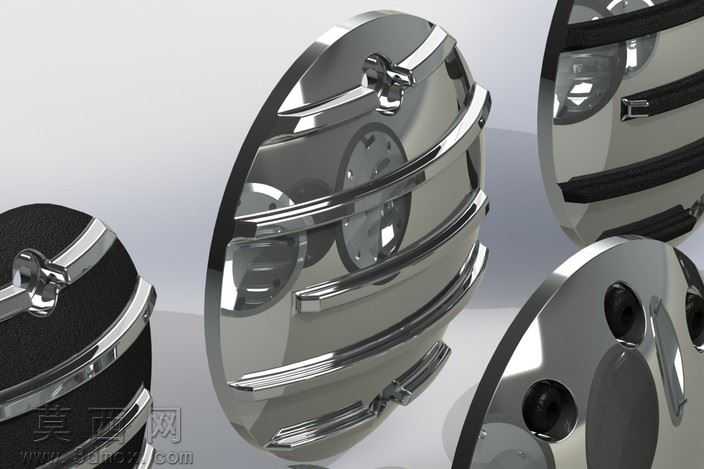

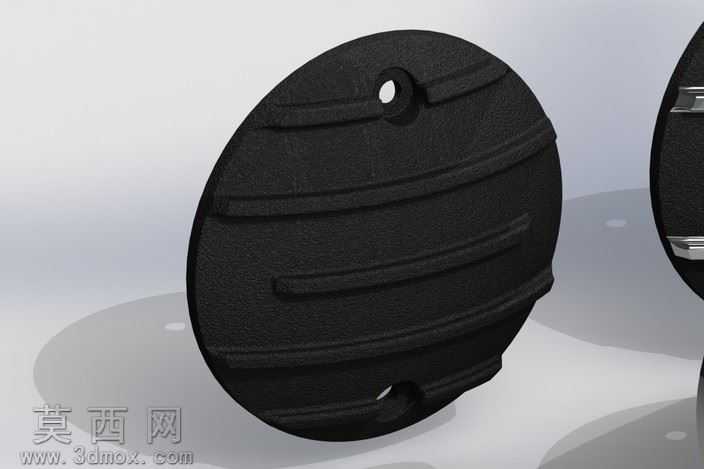

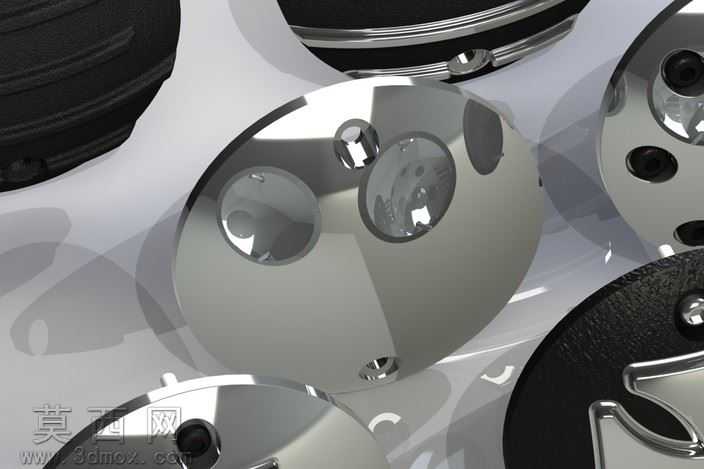

本次设计围绕断路器点盖展开，采用SolidWorks完成全参数化三维建模，整体围绕适配ironhead引擎的使用需求打造，覆盖1969-1983年对应型号XL XLH的适配规格，整合了十余种不同风格的外观造型方案。建模过程中首先基于断路器点盖的基础安装尺寸完成基体结构搭建，精准还原点盖与断路器主体配合的卡扣、定位孔等装配结构，保证所有造型变体的安装接口尺寸统一，可直接适配对应型号的断路器主体，无需额外调整装配位。外观造型设计阶段，分别打造了横纹防滑款、金属嵌件装饰款、十字浮雕款、椭圆光面款、星形标识款等多种风格，每款造型都单独完成曲面建模，针对曲面过渡区域做了曲率连续处理，避免出现棱角突兀、曲面褶皱的问题，保证外观的流畅度。材质与渲染环节，针对不同款式分别赋予了对应材质：哑光黑款采用磨砂塑料材质，调整粗糙度参数模拟真实工程塑料的哑光质感，添加细微的颗粒纹理提升真实度；金属质感款分别设置了镀铬、亮面不锈钢、枪灰色金属等不同材质参数，调整反射率、环境光遮蔽参数，模拟金属表面的高光反射与边缘光影效果；带标识的款式采用凹凸贴图加双色材质叠加的方式，还原标识的蚀刻或印刷质感，让标识与盖体融合自然无违和感。结构设计上，所有点盖都保留了统一的内部加强筋结构，在保证外观多样性的同时，兼顾结构强度，避免安装使用过程中出现开裂、变形的问题，定位孔的位置、深度都做了参数化约束，可根据实际装配需求快速调整尺寸。渲染阶段采用工作室环境光，添加柔和的反光板与地面反射效果，多角度展示不同款式点盖的外观细节，清晰呈现不同材质、不同造型的视觉差异，为后续的产品选型、开模生产提供直观的三维参考，所有模型的曲面都经过破面检查，可直接导出用于后续的工程图生成、3D打印或模具设计环节。
