重型模具车间转运移动承载车结构

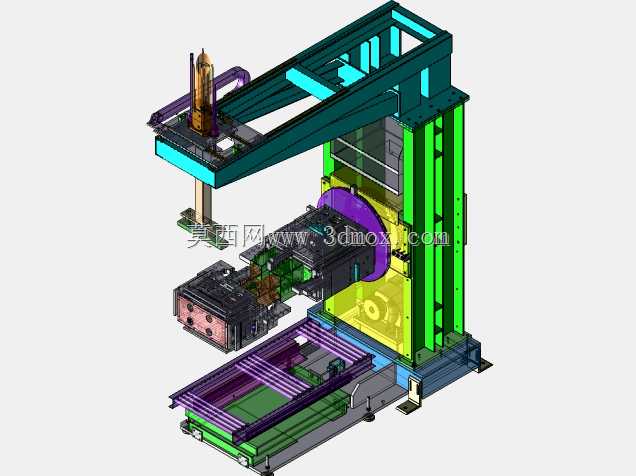

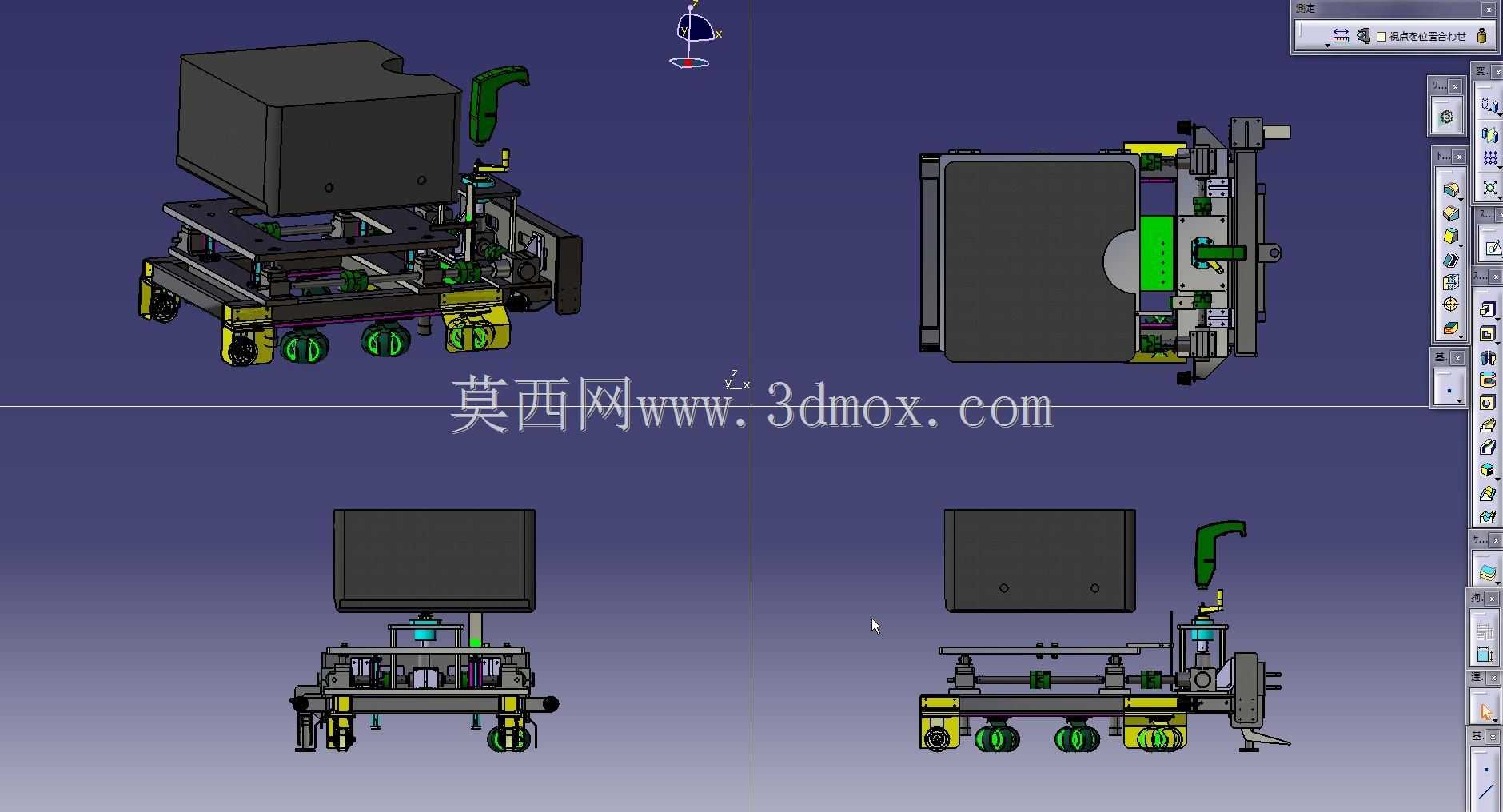

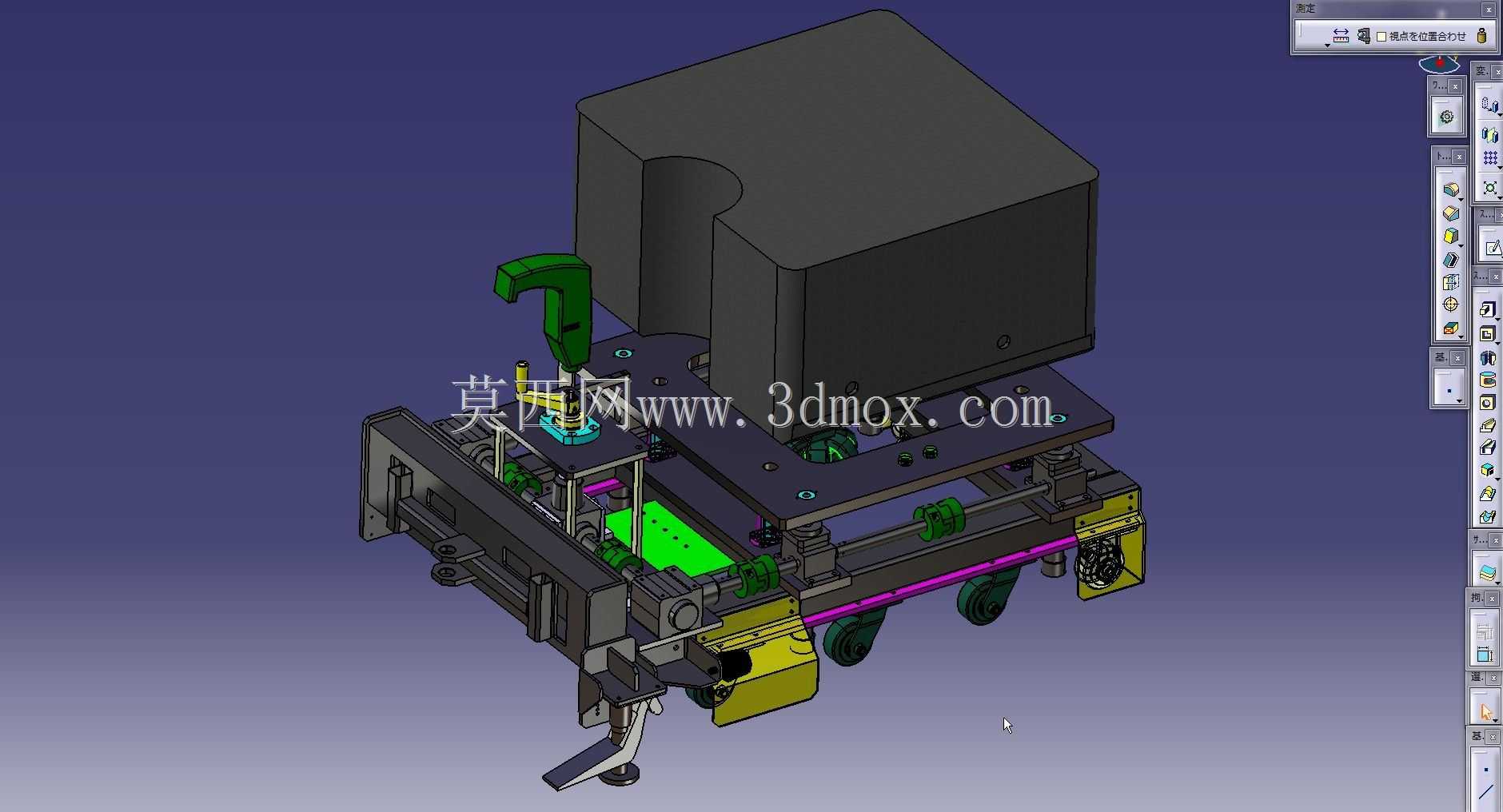

这款重型模具移动承载车，主要面向模具制造车间、冲压注塑生产厂区的重型模具工位转运场景，解决大吨位模具在机台上下料、工位间周转、仓储区到生产区短距离转移的实际搬运痛点，替代传统人工撬移、普通叉车转运的适配性不足问题。从结构设计逻辑来看，整车采用分层承载架构，底部行走单元配置带侧向导轮的行走轮组，可适配车间常见的预埋轨道或平整环氧地坪行走，轮组旁设置的黄色限位挡块，可在停靠机台位置时实现快速卡紧定位，避免转运对接过程中车体偏移。中部承载框架采用型钢焊接拼合结构，框架上分布的多组定位安装孔位，可根据不同规格模具的底座安装尺寸调整夹具位置，适配不同外形尺寸的重型模具装夹固定，无需额外制作过渡转接板。上部装夹单元配置快速锁紧夹具，绿色的操作手柄可实现夹具的快速开合，装夹时夹具钩头卡入模具底座的吊装槽或定位缺口，配合承载板上的可调支撑柱，可将模具牢牢固定在车体承载面上，避免转运过程中出现模具滑移、倾覆风险。设计过程中充分考虑了安装边界限制，整车宽度控制在车间常规通道通行尺寸范围内，高度适配常见注塑机、冲压机的工作台面高度，停靠对接时无需额外举升即可完成模具的推拉转移，承载面的绿色防滑垫板可增大与模具底座的摩擦力，同时避免金属硬接触刮伤模具底座加工面。车体侧方设置的手动牵引结构，既可以人工推行转运，也可连接车间AGV牵引挂钩实现自动转运，框架上预留的传感器安装位，可后续加装到位检测、行程限位元件，适配自动化产线的转运对接需求。行走轮组采用重载包胶材质，既可以承受大吨位模具的垂直载荷，也能减少行走过程中对车间地坪的压损，侧向导轮可在轨道行走时抵消侧向偏移力，保证车体沿预设路径平稳移动，不会出现卡轨、脱轨问题。整体结构没有冗余设计，所有受力部位均做了加强筋补强，焊接位置预留了加工余量，装配后可保证整体承载平面的平面度要求，避免模具放置后出现倾斜，影响后续机台安装的对位精度。
