面向发展中国家的小型水涡轮发电装置

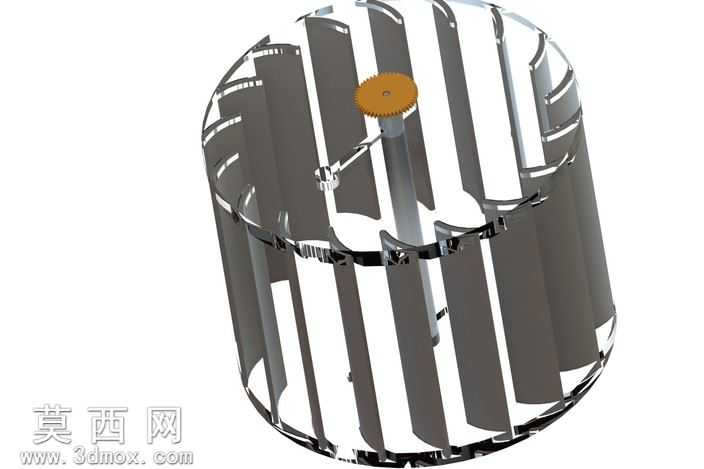

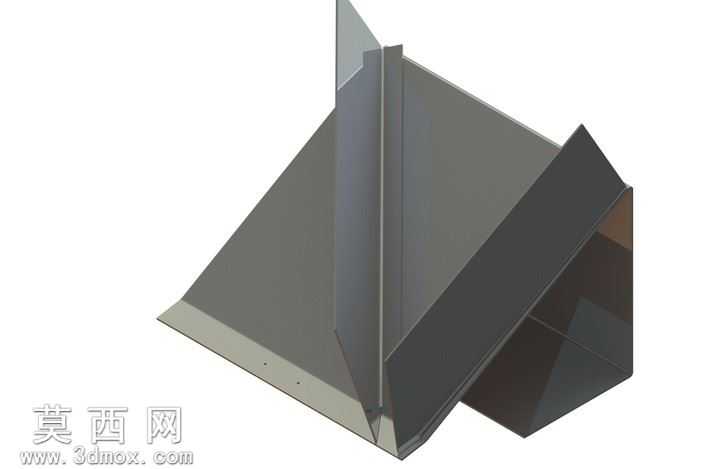

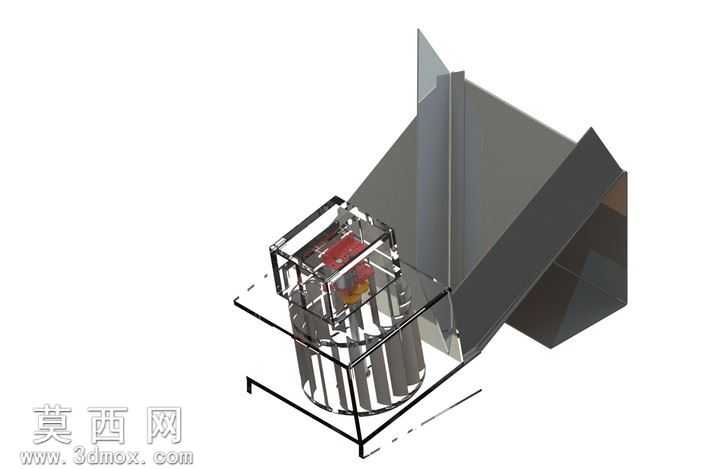

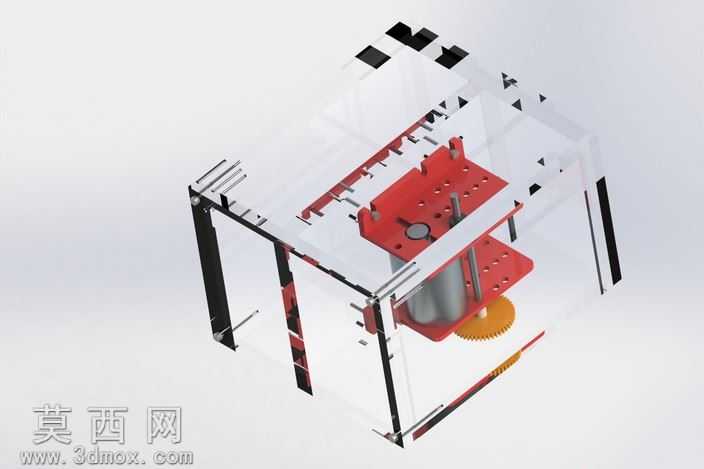

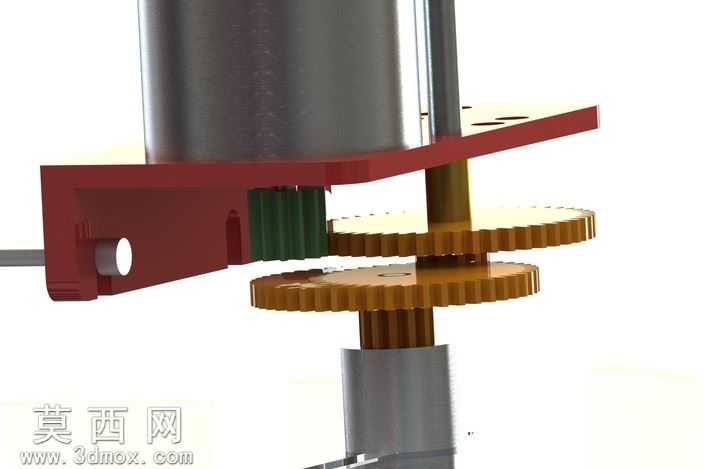

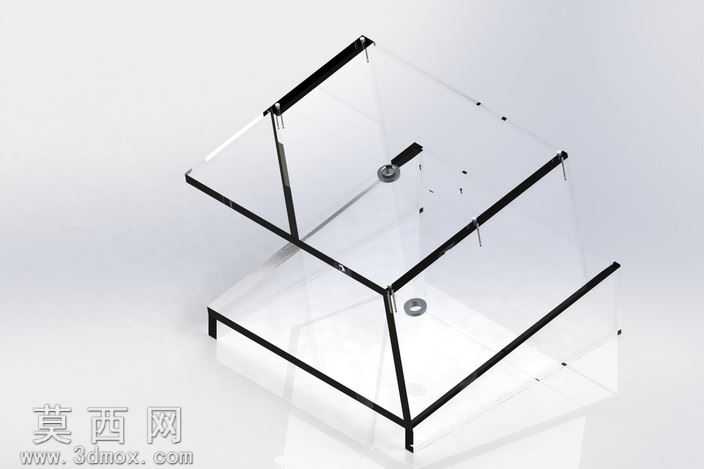

本作品为面向发展中国家应用场景设计的小型水涡轮发电装置三维模型，采用SolidWorks完成全参数化建模，整体结构经过严谨的装配干涉校验，各部件配合关系清晰合理。建模过程中针对水力冲击结构、发电核心舱、导流导水组件分别进行独立零件建模，再通过标准配合关系完成总装，还原了装置从水流导入、动能转换到电力输出的完整结构逻辑。材质渲染层面，针对不同功能部件匹配了对应材质属性：发电核心舱的透明外壳采用高透亚克力材质参数，调整了折射与反射参数以呈现通透的可视化效果，可直观观察内部转子、绕组等核心发电组件的排布结构；水涡轮叶片、导流结构采用金属哑光钢材材质，还原水力部件的耐磨金属质感；外部支架采用结构钢材质，呈现稳固的支撑结构视觉效果。设计思路上，该装置聚焦欠发达地区的小型离网发电需求，简化了复杂的配套结构，采用倾斜式导流进水结构引导水流冲击涡轮叶片，将水流的动能直接传递至涡轮转轴，带动内部发电组件完成动能到电能的转换，整体结构紧凑，无需复杂的土建配套即可完成部署，适配小型溪流、水渠等低水头水力场景。模型的结构设计充分考虑了装配可行性，各连接部位的紧固件、定位结构均做了还原，透明外壳的分层设计既可以保护内部发电组件，又能直观展示内部工作原理，兼顾了实用性与展示性，可用于小型水力发电方案的演示、结构验证以及相关科普场景使用，整体建模精度满足结构展示与方案验证的需求，各部件的尺寸比例经过合理推演，符合小型水力发电装置的工程设计逻辑。
