环形齿轮轴承螺栓尾部装配工装设备

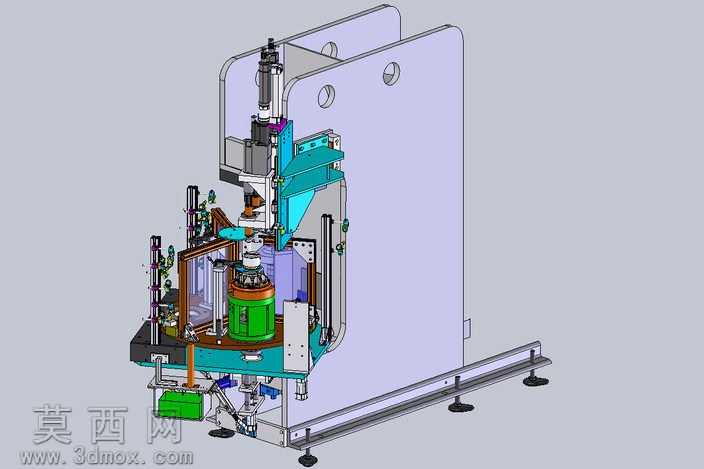

该三维模型为针对环形齿轮、轴承与螺栓组件的尾部装配专用工装设备，整体采用立式回转工位布局设计，建模过程中对各功能模块进行了精细化的结构还原。模型主体以立式安装背板作为承载基础，背板预留标准化安装孔位，可适配不同生产线的架体安装需求，底部配置可调式支撑脚杯，能够对设备整体水平度进行微调，抵消安装基面的平面度误差，保障装配过程的设备稳定性。设备核心装配执行端集成了多轴压装与定位组件，上部设置带导向结构的压装执行单元，压头部位做了与待装螺栓尾部适配的仿形设计，可精准对准装配位，避免压装过程中出现偏载损伤工件的问题；中部回转工位设置多工位定位夹具，可同时装夹多组待装配的环形齿轮与轴承组件，工位切换采用精密分度结构，保障每个装配工位的定位精度，减少重复装夹的辅助时间，提升装配作业效率。设备侧部配置了气动或液动的管路排布与控制阀组，建模时还原了管线的走向与固定结构，各类检测传感器的安装位也做了精准预留，可适配装配过程中的到位检测、压装力监测等功能需求。下部设置工件承托与废料收集结构，绿色箱体为装配过程中的小件收纳或废料收集单元，周边设置安全防护栏结构，可避免装配作业过程中工件或工具飞出造成安全隐患。整体建模过程中对各零部件的装配关系做了完整约束，还原了设备实际的运动逻辑，各运动部件的行程限位结构均有体现，材质渲染上区分了金属结构件、气动元件、防护件的不同质感，金属板材做了哑光金属质感处理，运动部件做了亮色区分便于识别结构，防护件采用透明或半透明材质，可直观展示内部的装配工位结构。设计思路围绕环形齿轮、轴承与螺栓的尾部装配工序需求，将定位、压装、工位切换、检测功能集成于一体，替代传统人工装配的作业模式，可有效保障螺栓压装的同轴度与压装力一致性，提升该类组件的装配质量与生产效率，适配批量零部件的装配生产场景。
