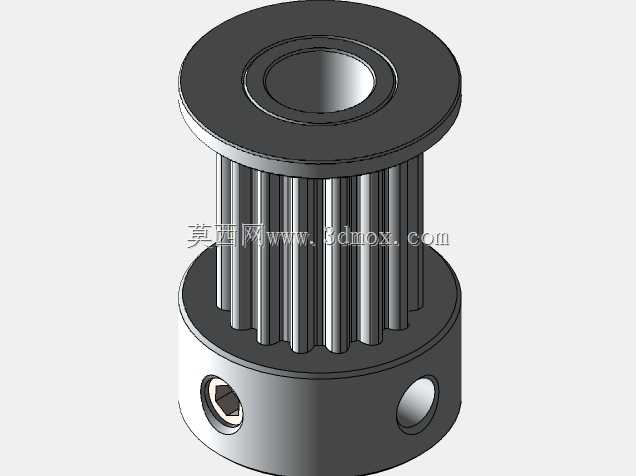

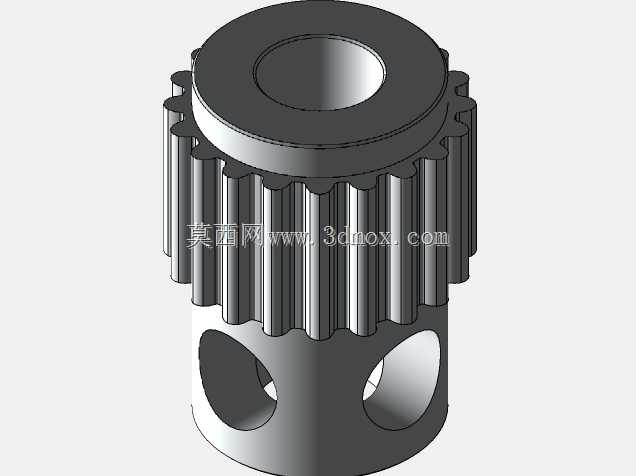

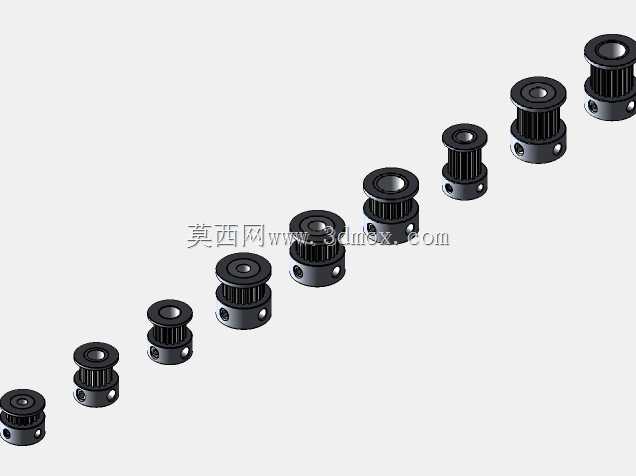

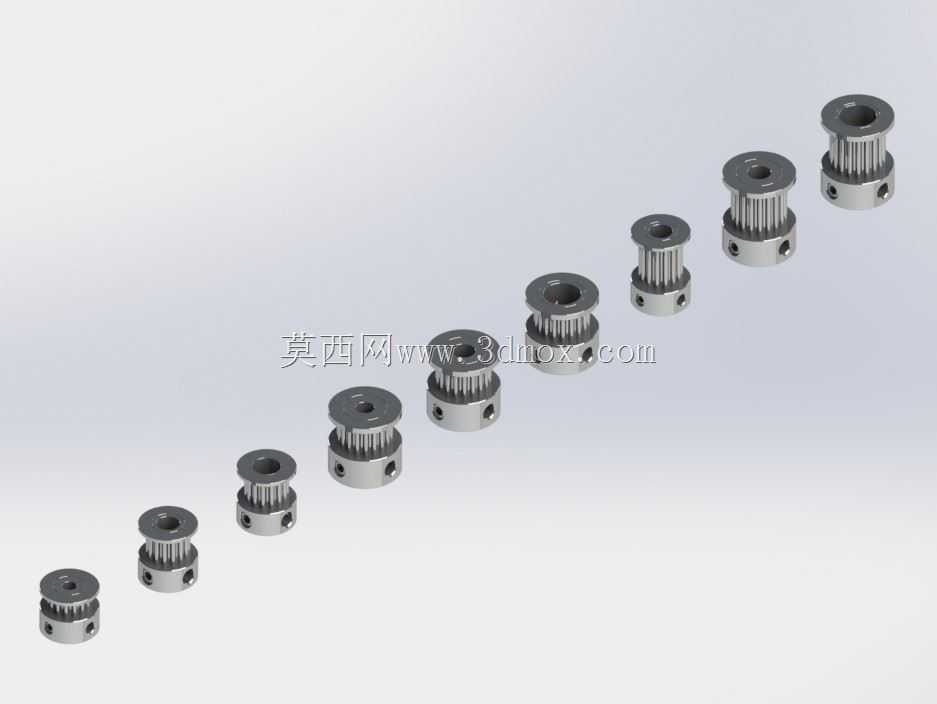

多规格GT2正时皮带轮可配置传动组件

　　在桌面级3D打印机、小型自动化输送模组、精密检测位移平台这类对传动同步精度有较高要求的轻载传动场景中，GT2规格的正时皮带轮是应用占比极高的核心传动部件，这类带轮依靠齿形啮合传递动力，不会出现平带传动的打滑丢步问题，能精准匹配步进电机的角位移输出，保障终端执行件的定位精度。本次梳理的可配置系列带轮，覆盖了16齿、20齿两种常用齿数规格，适配3mm、6mm、10mm三种标准宽度的GT2同步带，同时预留了3mm、4mm、5mm、8mm四种常用的轴孔安装尺寸，能直接适配市面上绝大多数42系列步进电机、微型直流减速电机的输出轴径，不需要额外做轴套转接就能完成装配。从结构设计逻辑来看，带轮的齿形严格遵循GT2齿廓标准，齿距控制在2mm，

　　齿侧间隙做了适配性优化，既不会因为间隙过大造成传动回差，也不会因为啮合过紧导致运行阻力陡增、带体磨损加快；带轮的挡边结构做了加高处理，能避免高速往复运行时同步带出现爬齿、脱带的故障，部分无齿款的惰轮结构，表面做了硬质阳极氧化处理，耐磨性能足以支撑长期张紧轮工况下的使用需求。安装边界上，不同齿数的带轮外径有明确区分，16齿规格的节圆直径控制在适配2mm齿距的标准范围内，20齿规格对应更大的传动比，选型时可以根据电机扭矩、终端负载的移动速度需求灵活搭配；带轮侧面标配了紧定螺钉安装位，装配时只需要将紧定螺钉顶在电机轴的铣扁位上，就能完成周向固定，不需要额外加工键槽，大幅降低了小型设备的装配加工成本。在实际设备调试过程中，

　　这类多配置的带轮能覆盖同一台设备上动力输出端、张紧端、从动端的全部带轮需求，不需要单独采购多种规格的零散配件，能有效减少设计阶段的标准件选型工作量，也能降低装配环节的配件错配概率。带轮的轮毂长度根据适配带宽做了对应调整，宽幅带对应的轮毂长度更长，能保障轴孔配合的接触面积足够，避免大负载传动时出现带轮晃动、轴孔磨损的问题；齿面的粗糙度做了精细化控制，不会出现锐边切割同步带内部纤维层的问题，能有效延长同步带的整体使用寿命。
