轨行设备用125规格驱动轮结构设计

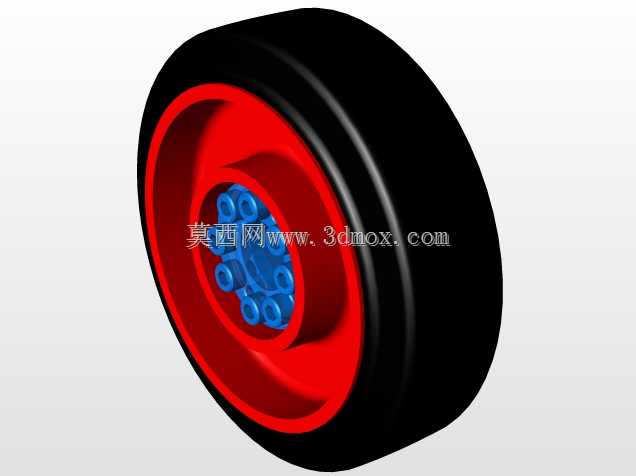

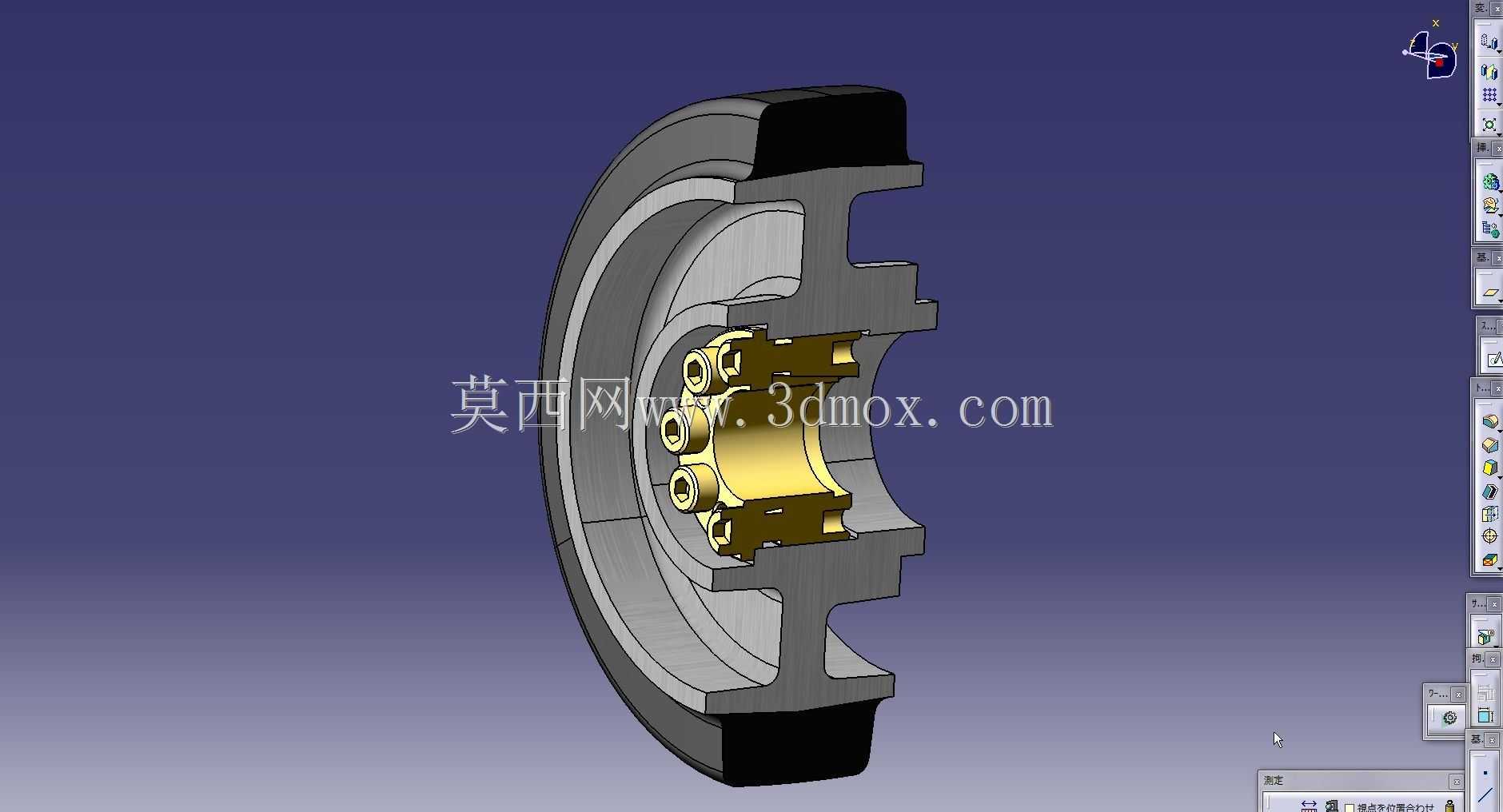

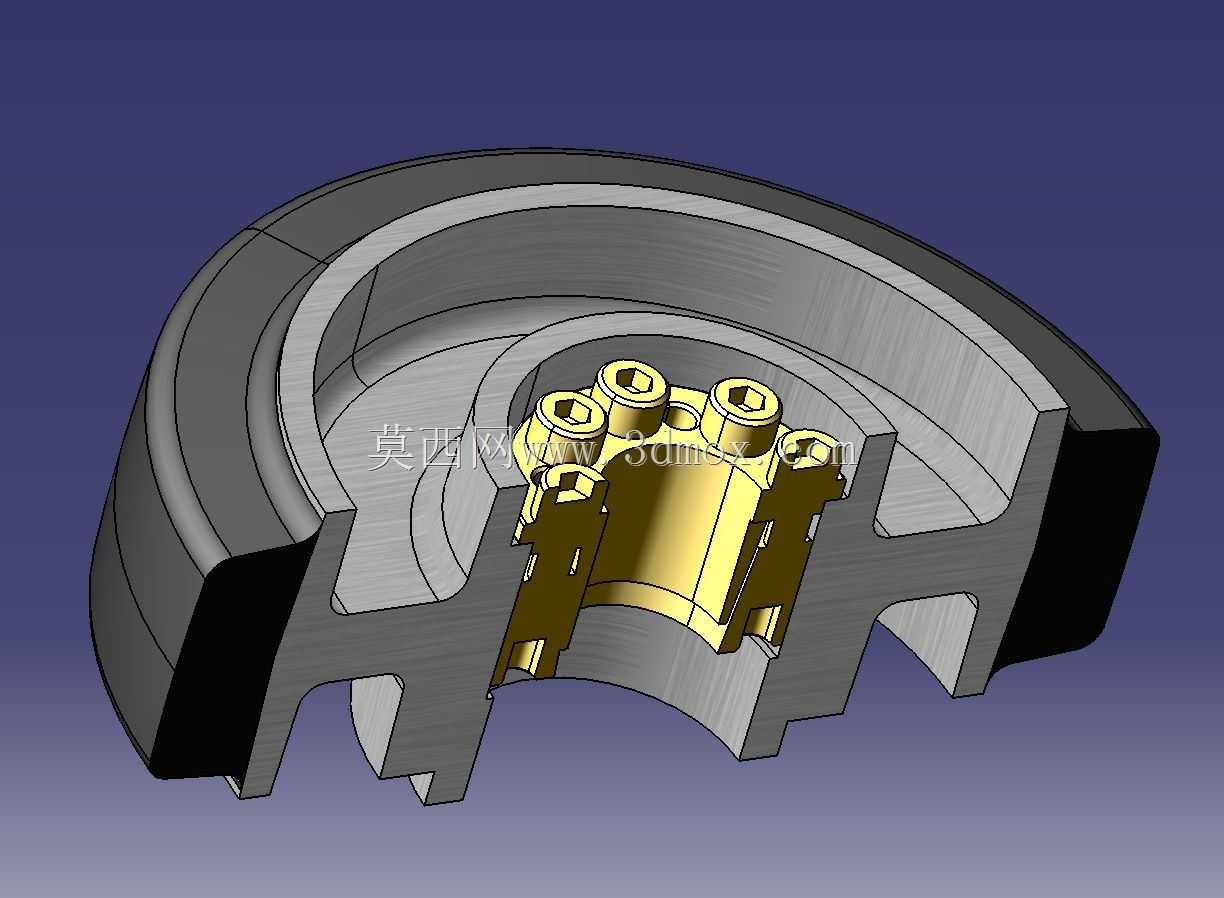

该驱动轮为轨面行走类设备的核心传力部件，适配轮缘接触式行走轨道，轮体踏面直径为125mm，主要承担设备自重承载、行走驱动力传递、行走方向导向三重作用，常见于小型有轨输送台车、轻型巡检机器人、车间轨道转运小车等场景的行走端。从结构设计逻辑来看，轮体采用分体组合式构型，外部轮缘部分采用耐磨材质设计，踏面做适配轨道接触的圆弧过渡处理，轮缘凸起高度匹配常用轻型轨道的侧边限位尺寸，可避免行走过程中出现脱轨偏移；内部轮毂部分设置多组周向分布的连接孔位，用于和驱动输出轴、传动键或者连接法兰实现刚性固定，孔位的分度圆直径、孔径公差均按照通用轻型传动件的安装规范设定，可适配多数同规格驱动输出端的安装接口，无需额外做转接件设计。轮体内部预留了轴承安装腔位，腔体内径尺寸匹配常用深沟球轴承的外径公差，可直接压装标准轴承实现轮体相对固定轴的转动，也可根据驱动形式选择过盈配合连接驱动轴，随轴同步转动传递扭矩。在安装边界上，该驱动轮的轴向总宽度控制在适配单轨承载的尺寸范围内，两侧端面预留有密封件安装槽位，可加装防尘密封圈阻挡车间粉尘、轨道碎屑进入轴承配合面，延长转动副的维护周期；轮体中部的减重空腔在保证结构强度的前提下降低了整体自重，减少行走过程中的转动惯量，降低驱动端的动力损耗。实际应用中，该驱动轮的轮缘与轨道侧面的间隙按照常规轨行设备的设计规范预留，既不会因间隙过小出现卡轨滞行，也不会因间隙过大导致行走晃动量超标；踏面的接触应力按照轻型承载工况做校核，可满足额定承载范围内长期往复行走的耐磨要求，轮毂处的连接结构可传递足够的驱动扭矩，避免启动、制动过程中出现连接打滑的问题。设计过程中对轮体的应力集中位置做了圆角过渡处理，尤其是轮辐与轮毂、轮缘的衔接位置，避免长期交变载荷下出现结构疲劳开裂，整体结构兼顾了加工工艺性与装配便捷性，轮体各部分尺寸均按照通用机械加工的公差等级设定，可采用常规车削、铣削工艺完成加工，无需特殊定制工装。
