GT2带齿正时惰轮多规格适配结构

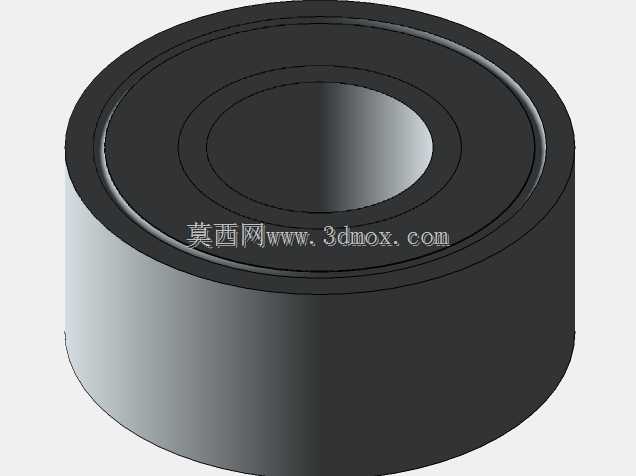

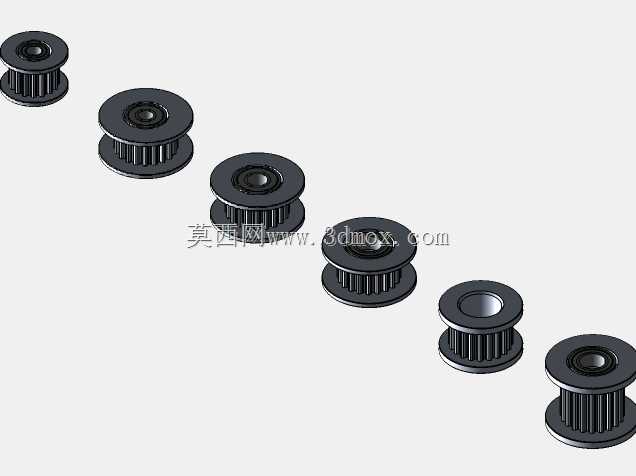

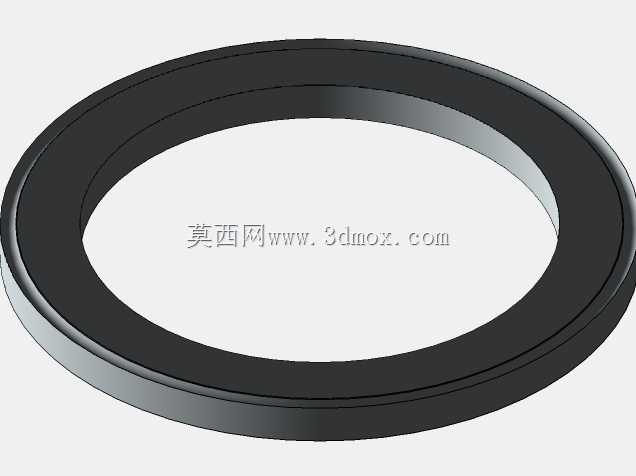

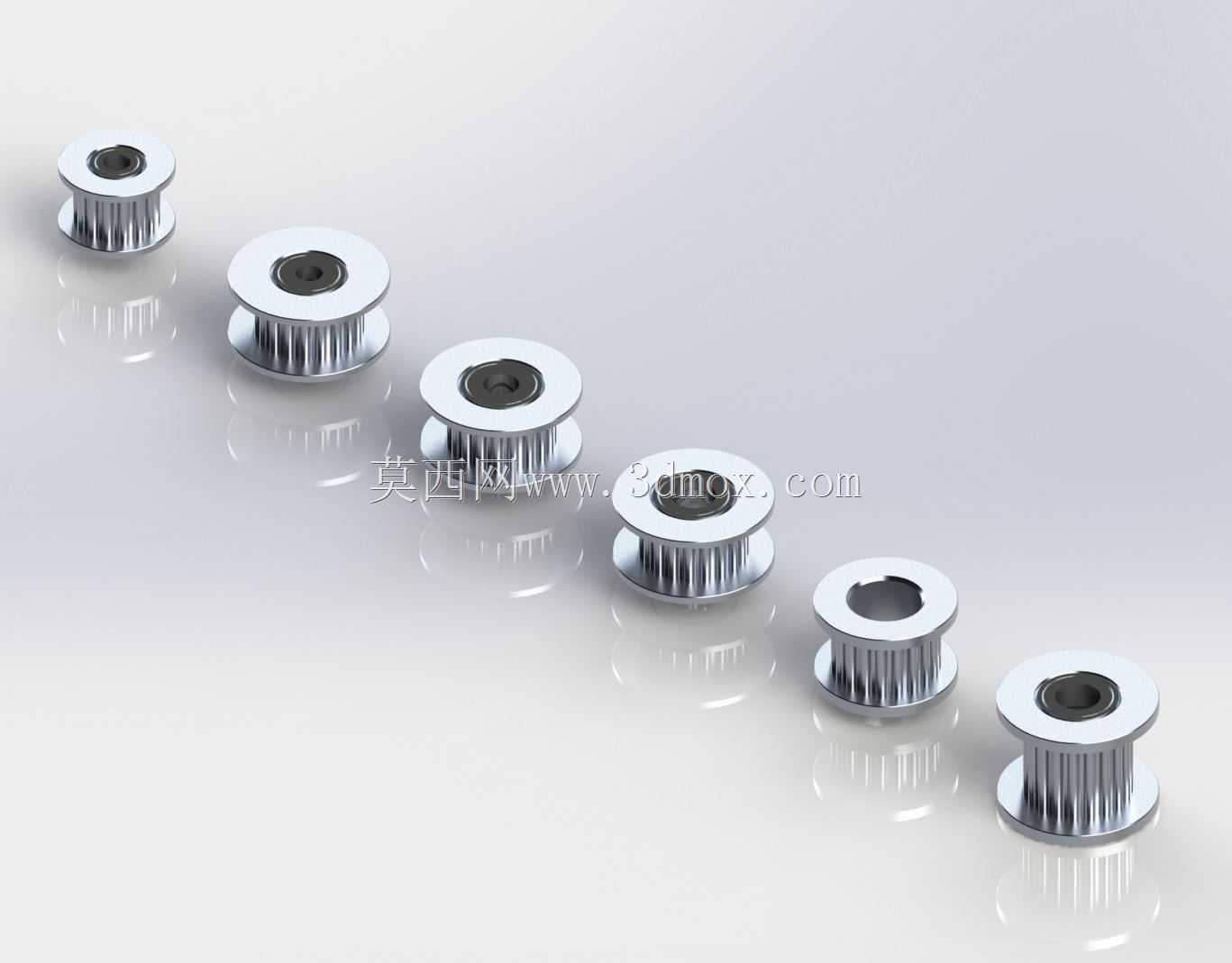

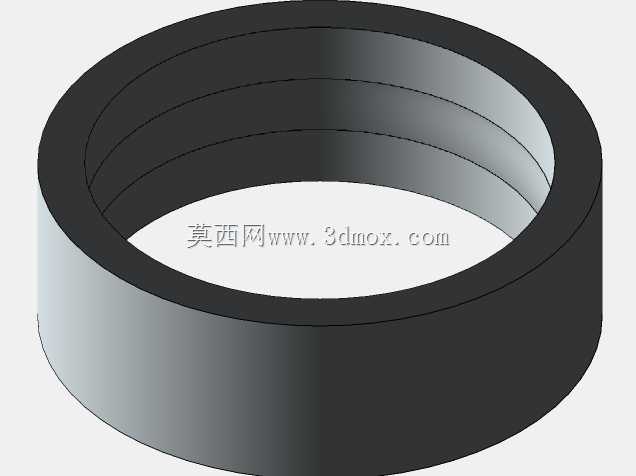

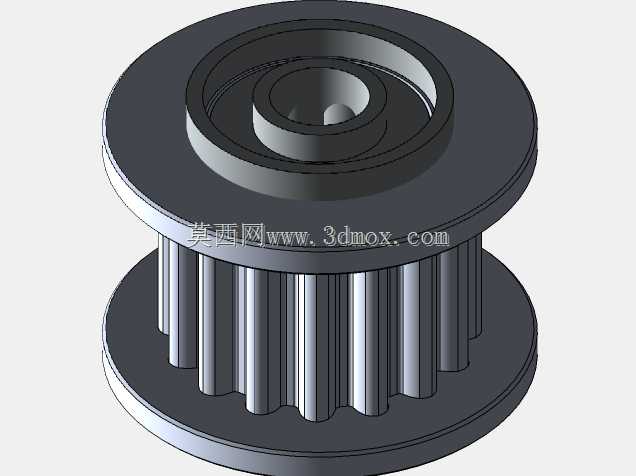

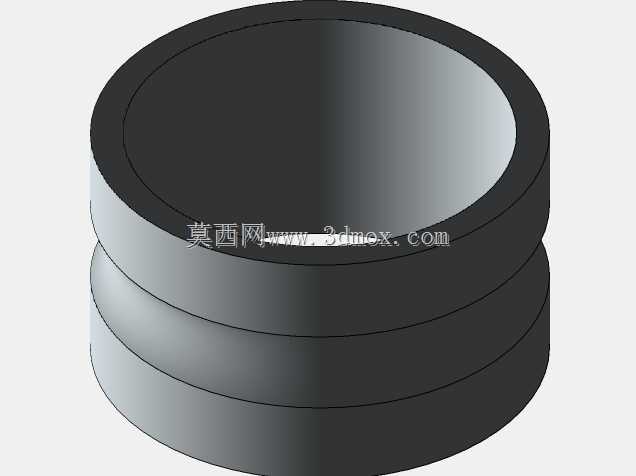

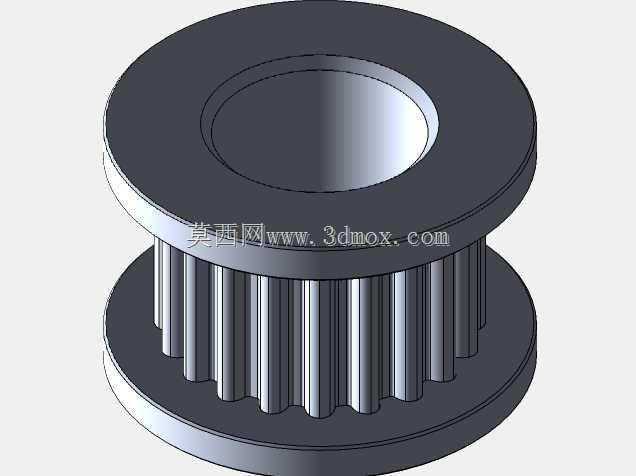

做桌面级FDM3D打印机传动结构设计时，X/Y轴的皮带张紧结构绕不开惰轮选型，不少新手设计师容易在这里踩坑——要么选了无齿惰轮导致皮带高速运行时跳齿，要么内孔规格和手头的轴径不匹配，要么轮体宽度和常用的GT2皮带不兼容，最后打样出来的零件装不上，反复改图耽误项目进度。这款GT2带齿正时惰轮的设计，刚好覆盖了桌面设备传动端最常用的参数区间，能解决大部分选型适配的痛点。从实际安装边界来看，这款惰轮预留了3mm、4mm、5mm、8mm四种内孔规格，分别对应3D打印机里常用的M3螺丝光轴、4mm镀铬光杆、5mm步进电机输出轴延伸段、8mm支撑轴的安装需求，不需要额外做轴套转接，能直接压装或者用顶丝固定，减少装配时的累积公差。轮体的齿形完全匹配GT2同步带的2mm节距，带齿设计和皮带的齿槽完全啮合，相比光滑面的惰轮，不会出现皮带侧向打滑、低速蠕动的问题，哪怕是打印高精度模型时做高速往复运动，传动精度也能保持稳定。适配的皮带宽度覆盖6mm和10mm两种常用规格，不管是入门级机型用的6mm窄皮带，还是大尺寸成型仓机型用的10mm宽皮带，都能找到对应的安装位，轮体两侧的挡边高度刚好高出皮带安装面1.2mm，能避免皮带运行过程中跑偏脱轮，不需要额外加挡片做限位。设计时采用了可配置的参数化建模思路，调整齿数、内孔、带宽参数时不需要重新画齿形，直接修改特征参数就能生成对应规格的模型，做系列化选型时效率很高。轮体的主体结构采用中空减重设计，在保证齿根强度的前提下，尽可能降低转动惯量，高速往复运动时不会因为惰轮自身惯量带来传动迟滞，中间的轴承安装位预留了标准微型轴承的压装公差，压装后轴承内圈和轴配合、外圈和轮体过盈配合，转动时没有旷量，长时间运行也不会出现松垮异响。除了3D打印机的传动场景，这款惰轮也能用在小型自动化设备的轻载同步传动结构里，比如小型点胶机、桌面级雕刻机的皮带传动端，只要是采用GT2同步带做动力传输的轻载工况，都能匹配对应的规格使用，安装时只需要注意张紧力调整到皮带按压有1-2mm形变即可，不需要过度张紧，避免轴承承受额外的径向力缩短使用寿命。
