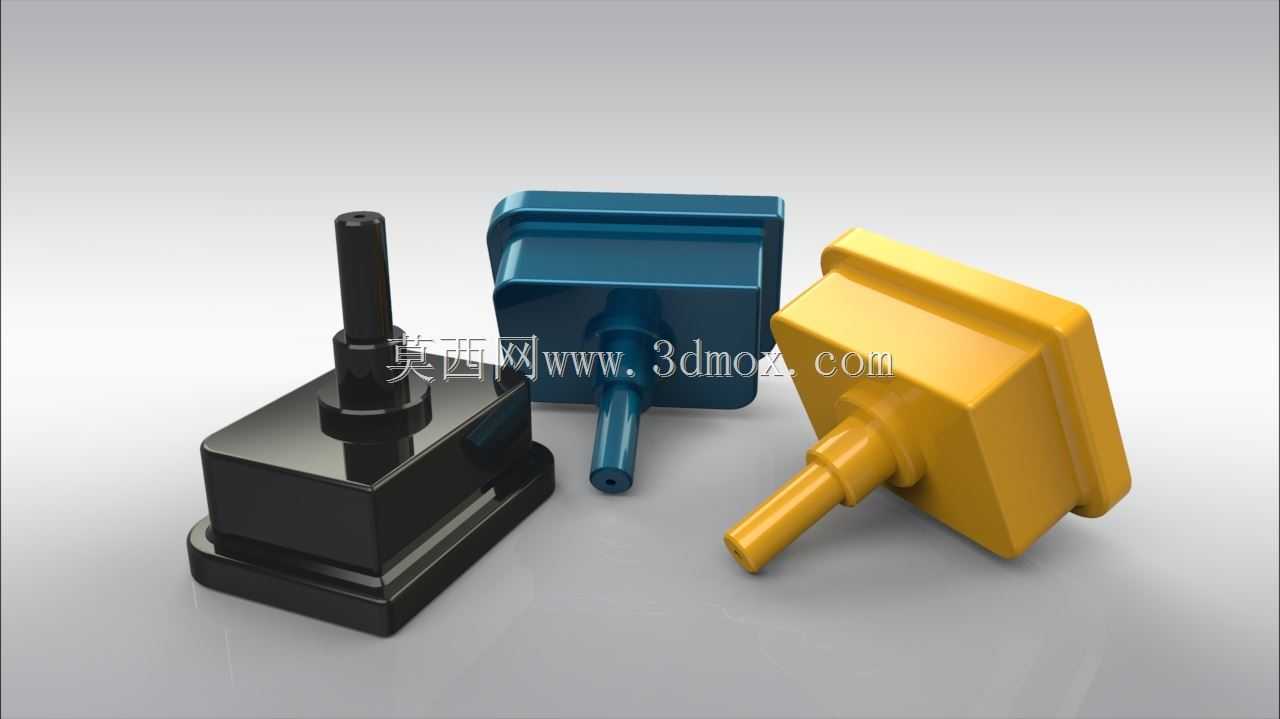

三款不同配色气压力传感元件结构设计

这类压力传感元件目前在气动控制回路、医疗供氧设备、工业气源分配系统、小型自动化设备气路监测场景中应用十分广泛，核心作用是实时采集气路内部的压力数值，将物理压力信号转换为可被控制系统识别的电信号，为设备的压力闭环控制、异常压力报警、工况状态判断提供核心数据支撑。从结构设计来看，三款元件采用了统一的安装基座尺寸逻辑，底部的方形安装座预留了标准的安装孔位，能够适配市面主流的传感元件安装支架、面板嵌装槽位，安装边界控制紧凑，不会占用过多的设备内部安装空间，适合在排布密集的气路集成阀岛旁就近安装，减少气路连接管路的长度，降低压力传递过程中的延迟误差。元件的气路接嘴采用了阶梯式的快插适配结构，不同长度的接嘴可以适配不同管径的气动软管，接嘴根部做了圆弧过渡强化处理，避免频繁插拔软管造成接嘴根部应力断裂，提升元件在频繁拆装维护场景下的使用寿命。外壳部分采用了方正的包覆式结构，内部的传感芯体完全被硬质外壳包裹，能够抵御设备运行过程中产生的轻微磕碰、粉尘侵入，接嘴与外壳的衔接处做了密封结构设计，可满足常规工业场景下的防尘防泼溅要求，适配车间、设备舱等多尘多湿的安装环境。设计过程中优先考虑了元件的通用性，三款不同配色的外壳可以对应不同的压力量程区间，方便现场运维人员快速识别不同量程的元件，减少错装概率；外壳的棱角处做了小圆弧倒角处理，既不会因为锐边造成安装人员划伤，也能在批量注塑生产时减少模具尖角处的应力集中，提升注塑成品的良率。气路接口的同轴度做了严格的公差约束，保证软管插入后不会出现偏斜漏气的问题，安装座的平面度控制在合理公差范围内，安装时配合密封垫片可以实现安装面的可靠密封，避免气路从安装位置泄漏影响压力检测精度。这类元件在实际选型使用时，可根据气路的压力范围、安装空间的接嘴朝向需求选择对应款式，无需重新设计安装支架，能够直接替换同安装尺寸的老旧传感元件，降低设备改造的配件适配成本。
