港口堆场多规格集装箱堆叠排布结构

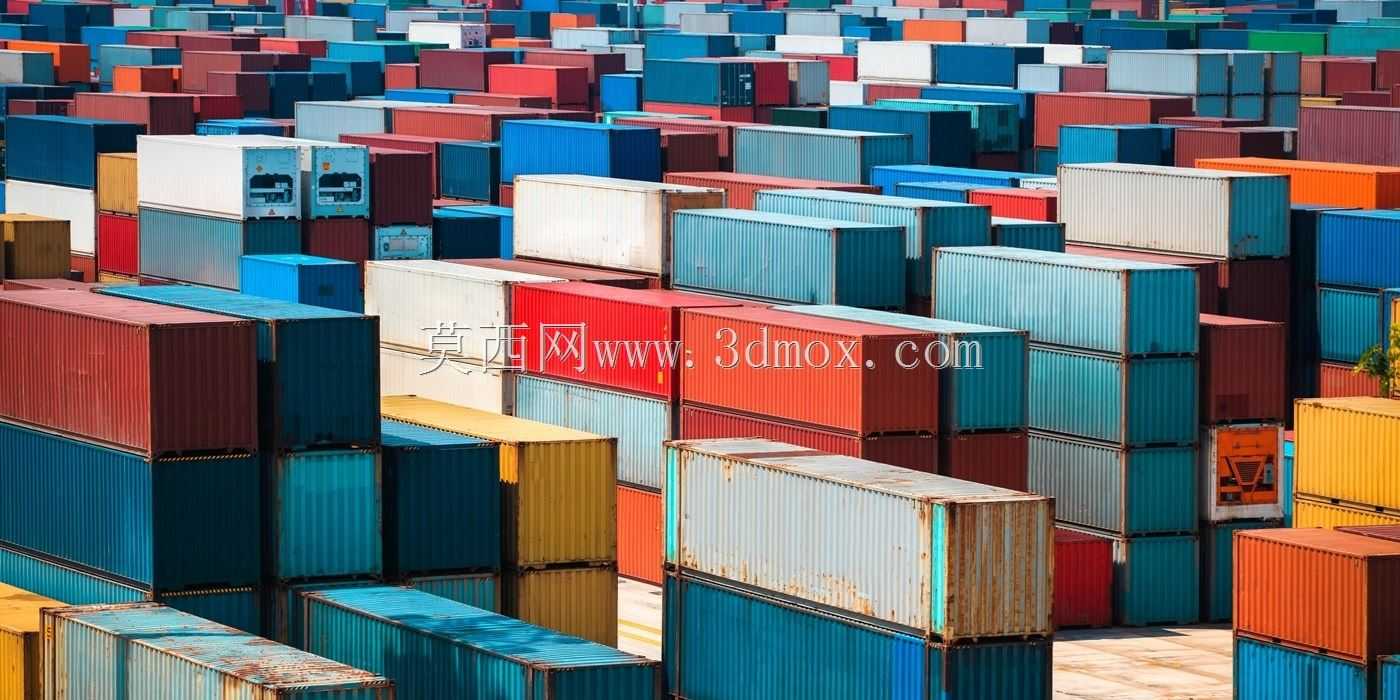

在港口陆域堆场、铁路集装箱中心站、内陆无水港的货区规划中，集装箱的堆叠排布直接决定场地周转效率与作业安全边界，这套三维结构完整还原了不同使用年限、不同规格集装箱的实际堆存状态，可用于堆场容量核算、装卸作业路径模拟、货区消防间距校验等实际工程场景。从实际作业逻辑来看，堆场堆存并非随意码放，不同颜色的箱体对应不同船公司、不同货类属性，重箱堆高通常控制在5层以内，空箱最高可堆至7层，排布时需要预留集卡通行通道、场桥作业回转半径，相邻箱垛之间要保留足够的通风与检修间隙，避免箱体磕碰造成箱门变形、密封胶条损坏。这套结构在设计时还原了不同箱体的磨损特征，包括边角锈蚀、漆面剥落、箱顶凹陷等实际使用痕迹，箱体外形严格遵循ISO通用集装箱尺寸边界，20英尺箱外部长宽高为6058mm、2438mm、2591mm，40英尺高箱高度为2896mm，堆叠时上下箱体的角件完全对齐，锁座位置精准匹配，符合实际堆存的受力要求，避免出现偏载倾覆的风险。从功能特性来看，这类堆叠结构模型可用于堆场数字化孪生系统搭建，辅助运营方核算不同排布方案下的场地存储容量，模拟集卡进场提箱、场桥装卸作业的动线，排查作业盲区与安全隐患；也可用于物流专业的实训教学，让学员直观理解堆场堆存规则、箱区划分逻辑。设计过程中没有采用统一的全新箱体建模，而是加入了不同磨损程度的箱体细节，比如部分箱体侧面的物流标识残留、角件的碰撞变形痕迹、箱门的锁杆锈蚀状态，更贴近港口实际运营的真实场景，避免理想化建模带来的仿真偏差。安装边界层面，箱垛排布时距离堆场围墙的安全距离不小于1.5米，主通道宽度保留8米以上满足集卡双向通行，箱区之间的消防通道宽度不小于4米，堆高与场桥的起升高度匹配，最高层箱顶距离场桥大梁下沿保留不小于300mm的安全间隙，避免吊装作业时发生碰撞。
