12V输入双路输出电压调节电路板

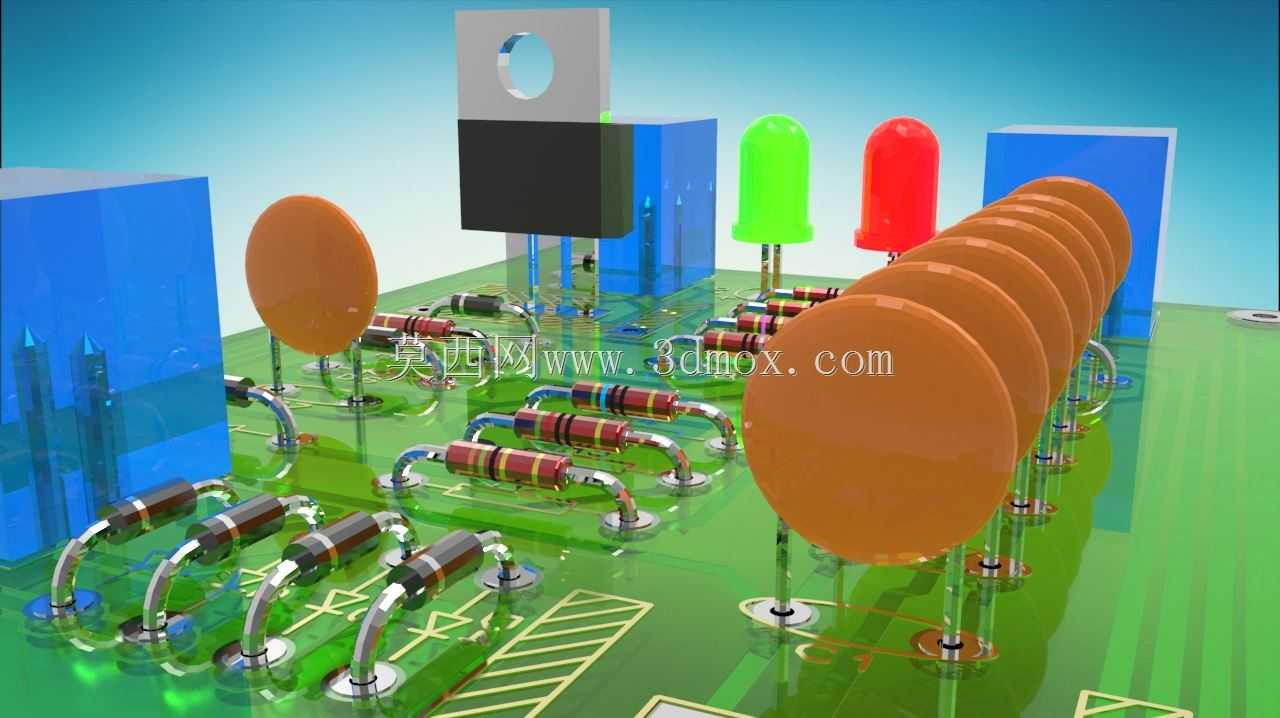

这款电压调节电路主要面向低压直流供电场景设计，常见于小型工控设备供电支路、车载电子改装模块、实验室桌面测试供电单元这类需要固定压降转换的应用场合，能够将前端输入的12V直流电压稳定转换为6V与7.4V两路直流输出，适配不同额定电压的下游负载器件。从电路布局来看，PCB板采用常规环氧玻纤基板设计，板上元件排布遵循强弱电分离、输入输出端口分置的布线原则，输入端预留接线焊盘位置，可直接对接12V直流供电母线，两路输出端分别设置独立的滤波电容组，能够抑制负载切换时产生的电压尖峰，避免输出电压波动影响后端敏感元件工作。板载的直插式电阻均采用卧式弯脚焊接工艺，既降低了元件整体安装高度，适配紧凑空间内的装配需求，也能在设备受振动冲击时减少引脚受力断裂的风险；两颗不同颜色的LED指示灯分别对应两路输出的工作状态，当对应支路输出正常时指示灯点亮，方便现场运维人员快速排查供电故障。功率元件区域预留了足够的散热间隙，其中带安装孔的散热片直接贴合在核心调压元件表面，可通过螺丝固定额外散热结构，满足长时间满负载运行的散热要求。安装边界上，PCB板四角预留标准固定孔位，孔位间距符合通用小型电路板安装规范，可直接固定在设备内部的塑料支柱或金属安装座上，板上最高元件高度不超过15mm，能够适配厚度20mm以内的设备内腔安装空间，不需要额外对壳体做加高改造。电路设计上采用线性调压架构，相比开关调压方案输出纹波更小，适合给传感器模块、小型控制板这类对供电纹波要求较高的器件供电，两路输出之间做了电气隔离处理，避免单路负载故障波及另一路供电回路，提升整体供电可靠性。板上的电解电容均采用长寿命耐高温型号，能够适应工业现场-10℃到60℃的工作环境温度范围，焊盘做了加大处理，提升手工焊接与返修的便利性，元件选型全部采用通用市售标准型号，后期维护替换不需要寻找特殊定制器件。
