径向连接式普通压力表结构设计

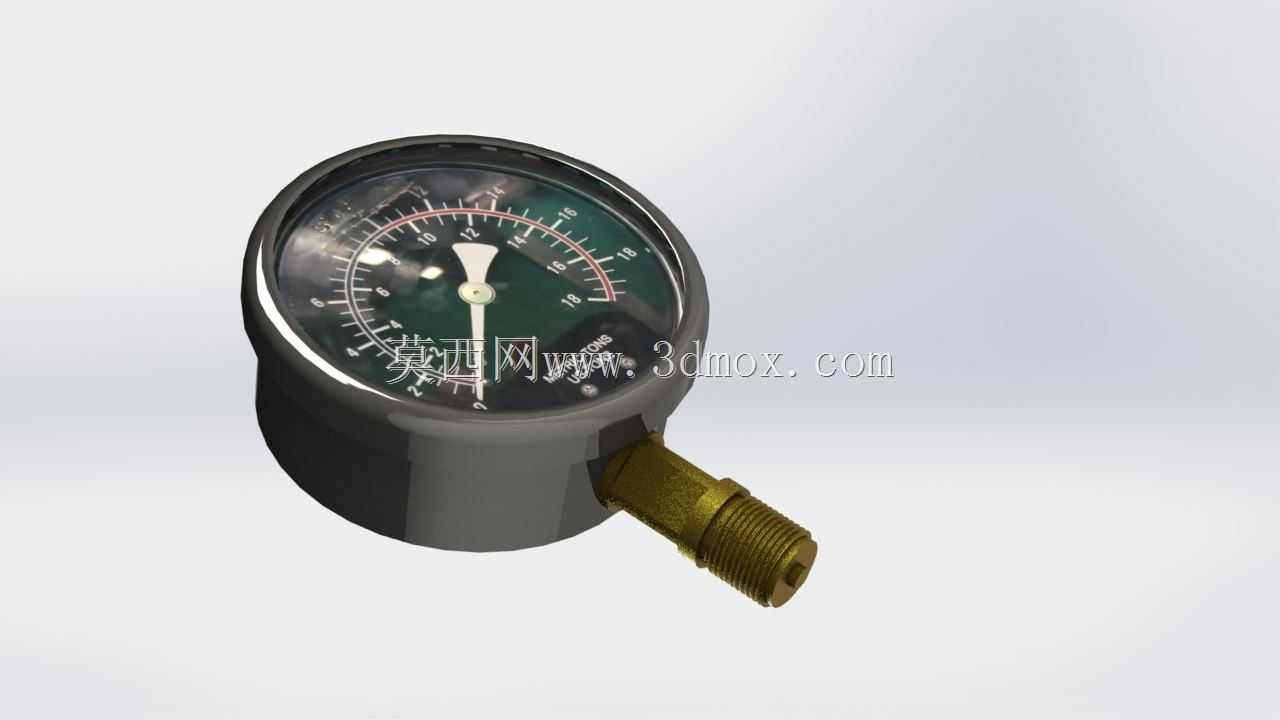

　　这款径向安装的压力表，是工业现场流体压力检测最常用的机械式仪表，在液压站、给排水管路、气动控制系统、压力容器配套、化工输送管线等场景中都有广泛应用，核心作用是直观反馈管路或密闭容腔内的介质压力数值，帮助运维人员实时掌握系统运行压力状态，避免超压引发的设备损坏、介质泄漏甚至安全事故。从结构设计来看，模型完整还原了压力表的核心组成：下部的铜质径向外螺纹接头是压力引入与安装固定的核心结构，建模时严格遵循常用压力表的安装接口尺寸规范，外螺纹采用通用管螺纹规格，接头长度、螺纹有效旋合长度都符合现场安装的边界要求，既保证和管路接头连接时有足够的密封啮合长度，也不会因为接头过长挤占周边管路的布置空间。表壳采用金属冲压成型的圆柱结构，

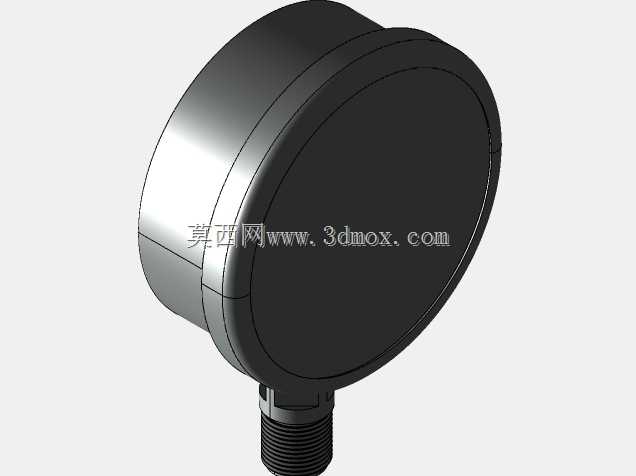

　　建模时还原了表壳的卷边密封结构，表壳厚度、整体外径都参照常用Y系列普通压力表的尺寸参数设计，能够为内部的波登管、传动放大机构、刻度表盘提供稳定的防护，避免现场粉尘、水汽侵入内部影响测量精度。表盘部分采用了清晰的双刻度标识设计，黑色刻度线搭配白色指针，建模时还原了表盘的刻度分度逻辑，量程覆盖常规中低压检测区间，指针的转动轴位于表盘中心，配合内部的扇形齿轮传动结构，能够将波登管受压力产生的弹性形变线性转化为指针的转动角度，保证压力数值读取的直观性与准确性。在建模思路上，这款模型优先保证各部件的装配关系准确：铜质接头和表壳的连接位置做了密封台阶结构还原，表盘和表壳的固定卡扣、表蒙和表壳的压合结构都有体现，没有做过度的简化处理，

　　能够直接用于设备装配的干涉检查、工业场景的可视化展示，也可以作为压力表选型阶段的安装空间校核参考。实际工程应用中，这类径向安装的压力表适合安装在管路走向水平、正面朝向运维通道的位置，安装时需要注意接头的旋入扭矩不能过大，避免铜质接头变形损坏，同时要预留足够的表盘观察空间，保证运维人员在巡检通道上就能清晰读取压力数值，模型的整体外形尺寸控制合理，不会和周边的管路阀门、设备护罩产生安装干涉。
