金属板件周转双层辊道台车结构

这款双层辊道台车主要面向钣金加工、换热器翅片生产这类车间的工序间物料周转场景，解决长条状、易刮擦板件在冲压、叠装、转运环节的磕碰、堆压变形问题。日常使用中，它可以直接对接生产线出料端的辊道高度，操作人员无需额外抬举工件，只需顺着辊轮将加工完成的板件滑入托盘架层，大幅降低上下料的劳动强度，也避免人工搬抬过程中造成的工件表面划伤、边角磕碰。

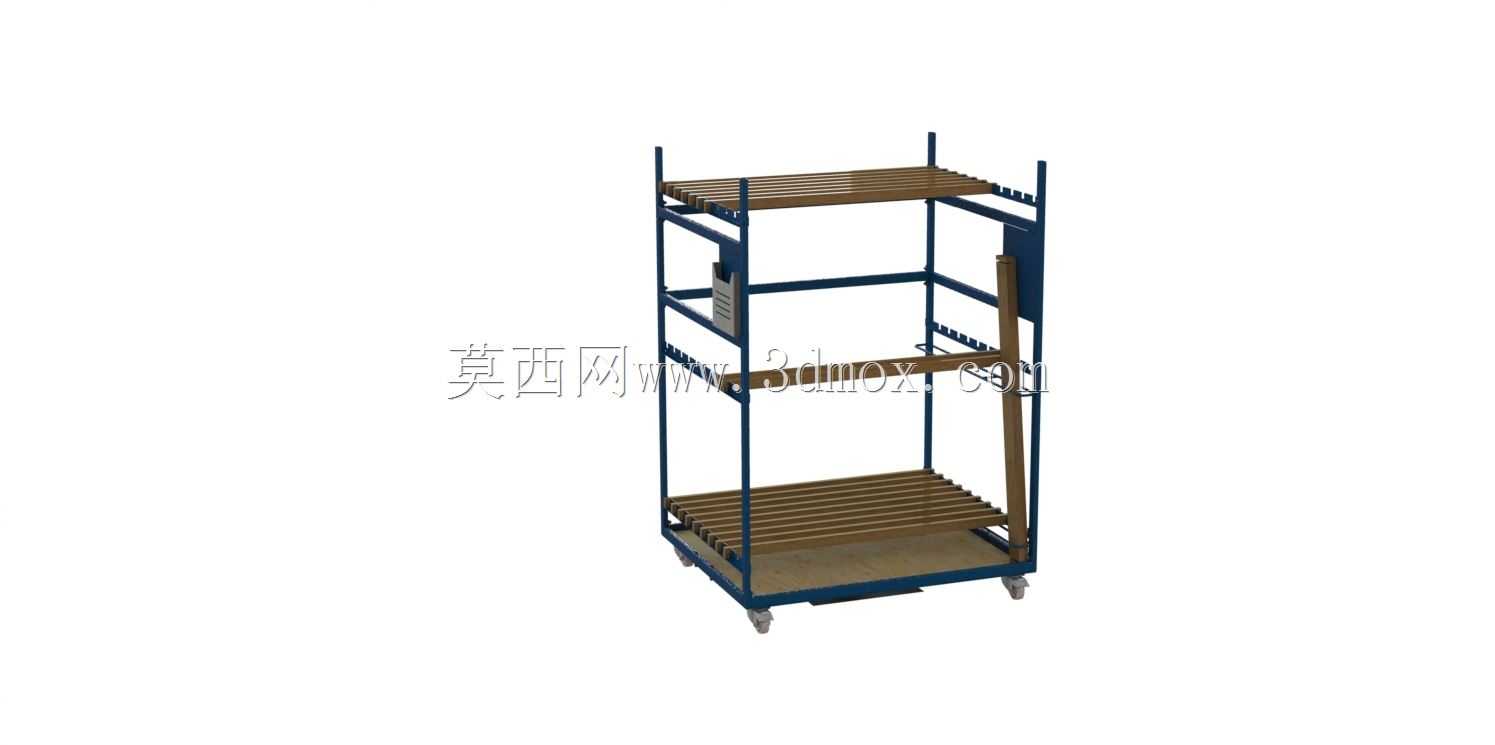

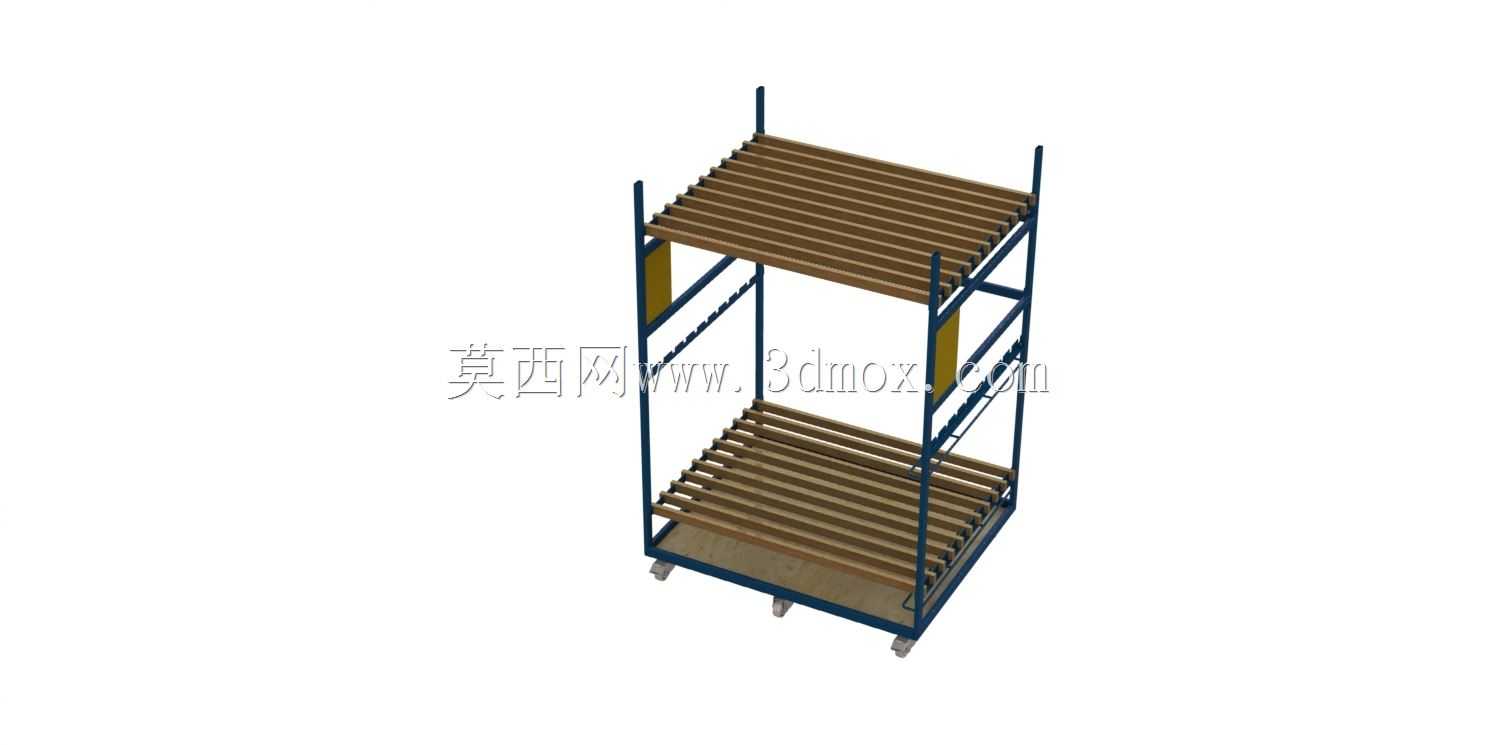

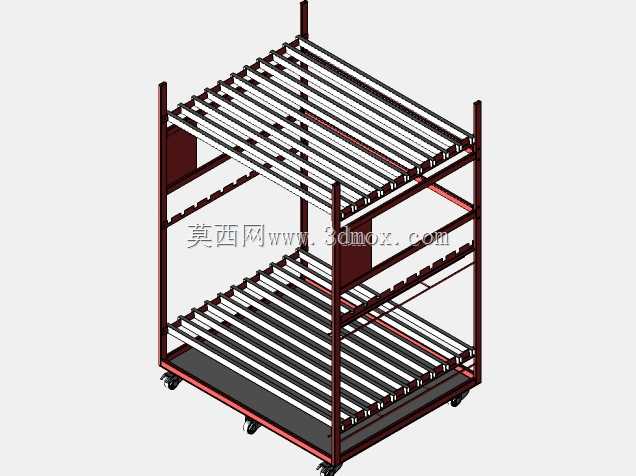

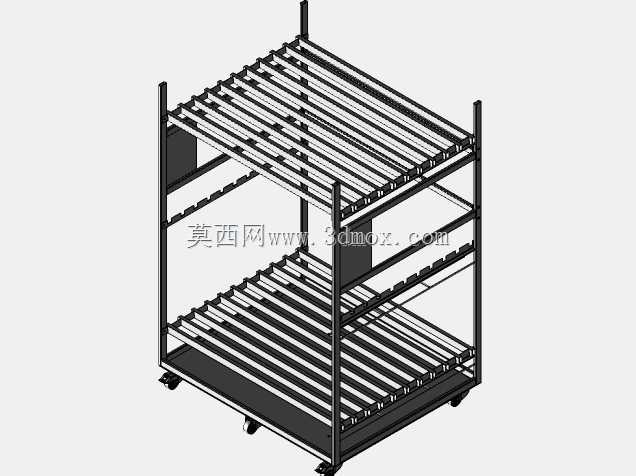

从结构设计来看，整体采用方管焊接框架作为承载主体，底部配置带刹车的万向脚轮，兼顾推行灵活性与停靠时的稳定性，脚轮安装座做了加厚焊接处理，能承受满载时的冲击载荷，适配车间环氧地坪、水泥地面等常见通行路面。上下两层承载面均采用密集排布的无动力辊条，辊条两端通过卡簧固定在侧边横梁上，单根辊条可单独拆卸更换，日常维护无需整体拆解层架；辊条表面做了镀锌防锈处理，减少与金属板件接触时的摩擦阻力，也避免长期使用生锈污染工件表面。层架侧边设置了黄色的导向挡条，一方面限制工件滑入时的左右偏移，防止工件从侧边滑落，另一方面也可作为临时的绑带挂点，转运大尺寸工件时可通过绑带穿过挡条间隙固定物料，避免推行过程中工件窜动。

设计时充分考虑了车间通道的通行边界，整体宽度控制在标准1.2米车间通道的适配范围内，长度方向匹配常规翅片托盘、钣金件的通用尺寸，无需定制特殊托盘即可直接适配现有工位器具。底部预留了100mm的叉车孔位，当需要跨车间长距离转运时，可直接通过手动液压叉车托起整车转运，无需逐件搬运物料，适配不同场景的转运需求。两层承载面的高度差经过人体工程学校核，上层高度适配站立操作的取放高度，下层高度避免弯腰幅度过大，减少长期操作的职业疲劳。框架顶部设置了四个突出的立柱端头，空载堆叠时可嵌入上方台车的底部定位孔，实现多台台车的堆叠存放，减少闲置时的仓储空间占用。

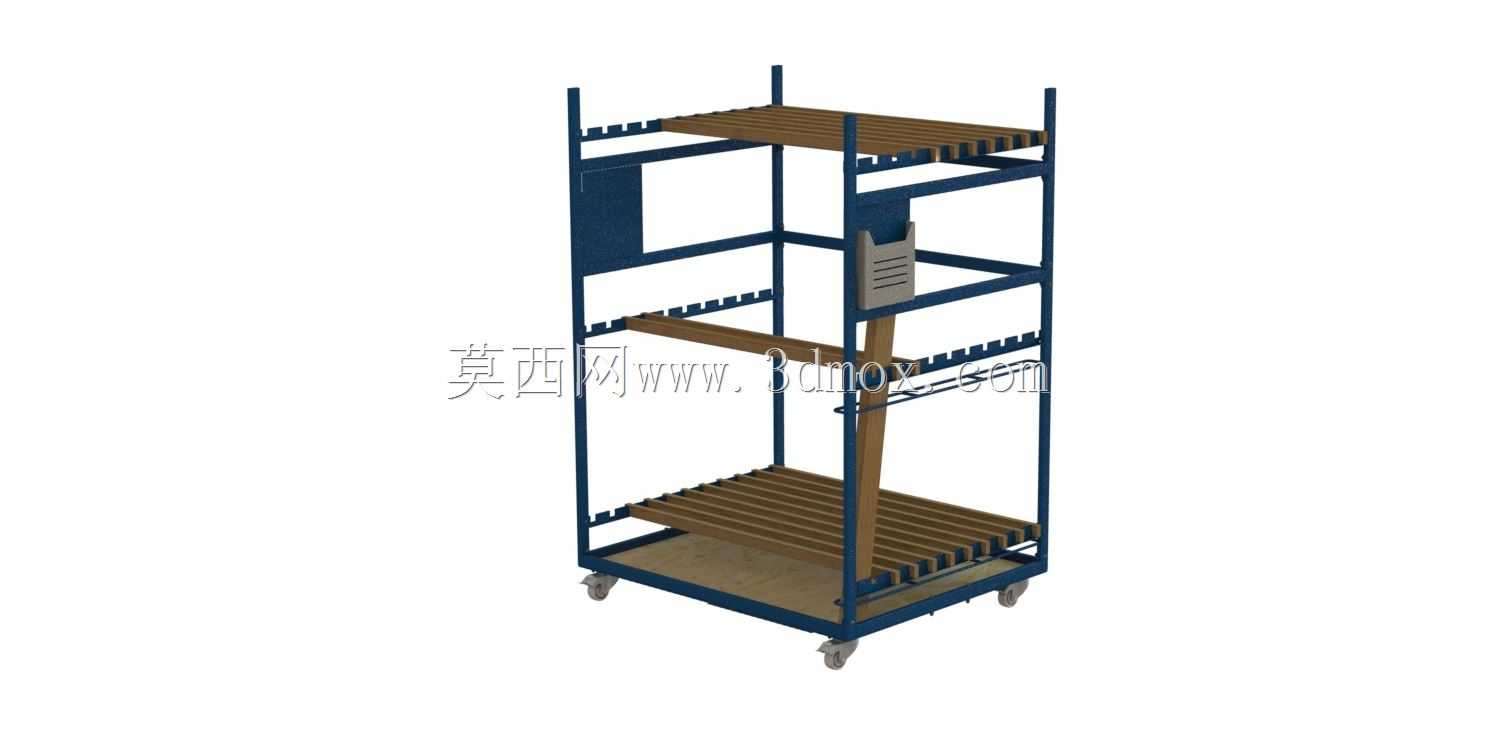

在安装边界上，整车为焊接式整体框架，出厂时仅需将脚轮、辊条组件装配到位即可投入使用，无需现场复杂焊接调试；框架立柱上预留了多组安装孔位，可根据实际存放工件的高度调整层架间距，适配不同厚度、不同堆叠高度的板件存放需求，拓展设备的适用范围。侧边的挡条采用螺栓固定方式，可根据工件宽度调整挡条的安装位置，避免工件与挡条之间间隙过大造成窜动，或是间隙过小导致工件卡滞。
