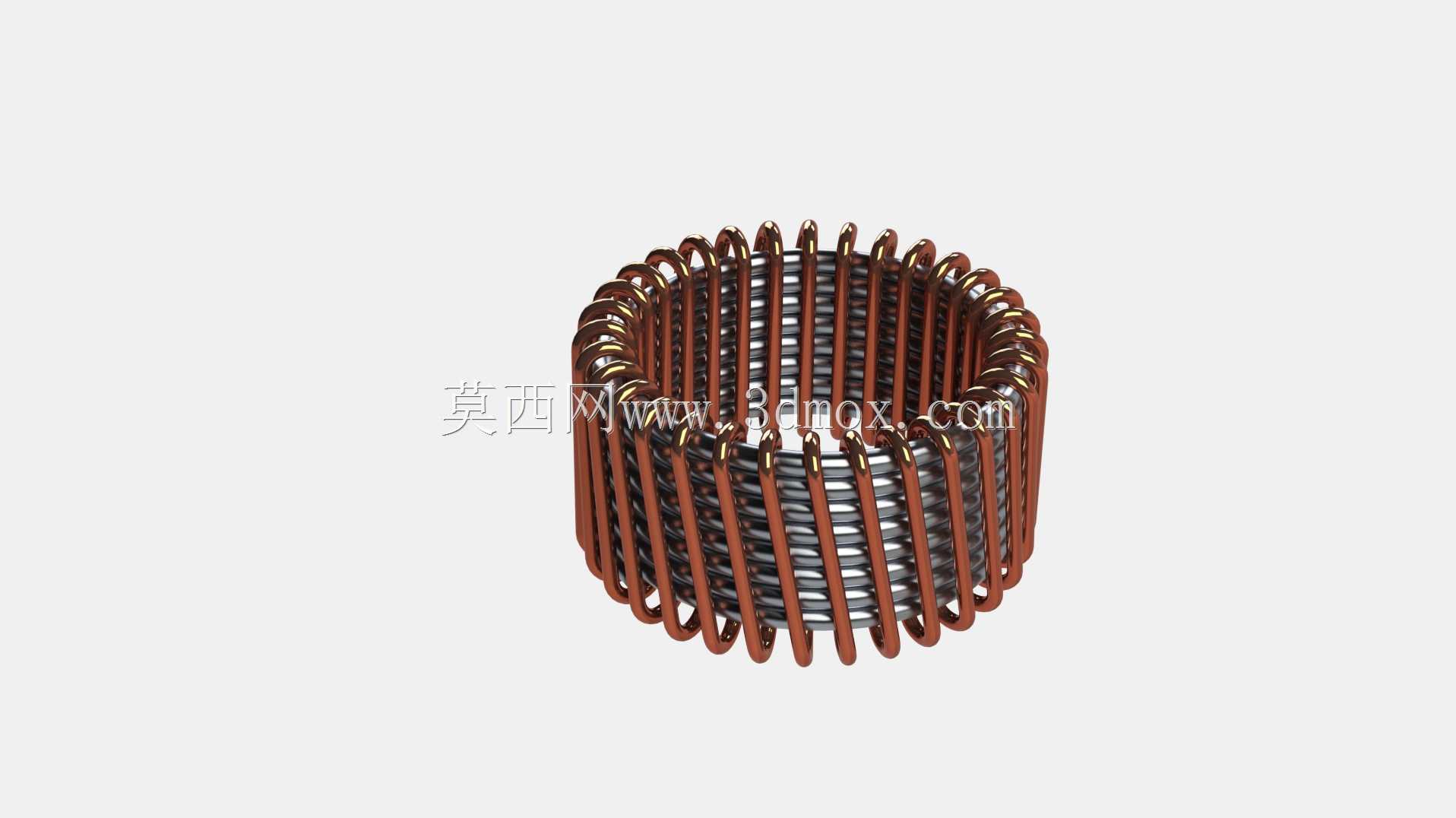

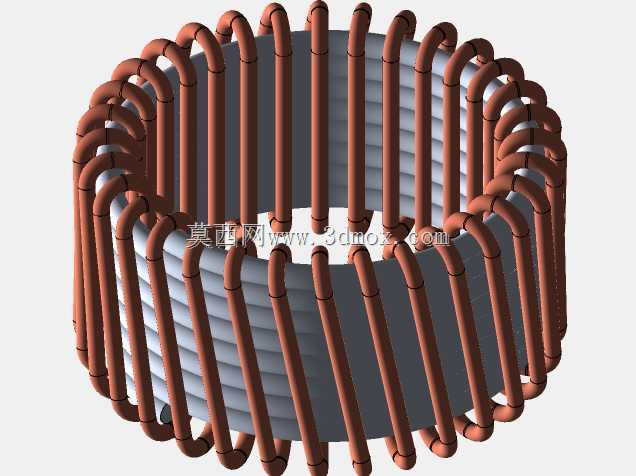

多层交错环形线圈绕组结构设计

这类环形交错绕制的线圈结构，多应用在高频电感、功率耦合器件以及特种电磁转换部件的核心组件中，区别于常规平绕、叠绕的线圈结构，该设计通过内外层绕组的交错排布，能有效降低绕组间的分布电容，提升高频工况下的电流承载均匀性，减少局部涡流损耗带来的发热问题。从实际设备适配场景来看，这类结构常出现在大功率开关电源的储能电感、非接触式电能传输的耦合线圈、以及部分特种电机的励磁绕组部件中，安装时需要匹配环形磁芯的内外径公差，绕组端部的出线位置需要预留足够的绝缘爬电距离，避免与周边金属结构件发生击穿放电。设计这类绕线结构时，首先要确认环形基体的径向尺寸边界，外层绕组的外径不能超出安装腔体的最小内径，内层绕组的内径要保证能顺利套入对应规格的磁芯或骨架，绕线过程中每一圈的排布间距需要保持均匀，避免局部线匝堆叠导致的整体外径超差，同时交错层之间需要根据耐压等级预留绝缘层的包覆空间，不能单纯按裸线直径计算整体外形尺寸。从功能特性上看，这种多层交错的绕线形式，能让电流在绕组中产生的磁场分布更均匀，减少漏磁对周边电路的电磁干扰，相比同线径同匝数的常规绕法，交流阻抗特性更平稳，在高频大电流的工况下，绕组的温升能比普通结构低15%左右，适合长时间连续运行的电力电子设备。实际建模过程中，需要先绘制单根线匝的扫描路径，通过环形阵列结合轴向偏移的方式生成每一层的线匝，再通过层间的角度错位实现交错排布，要注意每根导线之间不能出现几何干涉，同时要给后续的绝缘包覆、浸漆工艺预留0.1到0.3毫米的工艺间隙，避免生产装配时出现导线绝缘层破损的问题。端部的出线端需要做平直延伸处理，延伸段的长度要匹配接线端子的压接尺寸，不能过短导致接线困难，也不能过长占用额外的安装空间，出线位置的角度需要根据设备整体的接线方向调整，保证装配时导线不会出现过度弯折损伤线芯。
