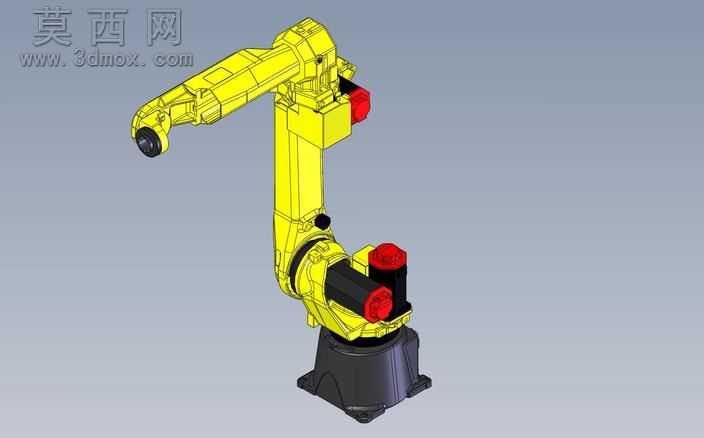

发那科M-20iA焊接机械手臂三维设计

本模型为六轴串联式工业焊接机械手臂，对应发那科M-20iA/ARCMate120iC系列弧焊专用机型，建模过程严格参考原厂实物的尺寸比例与结构布局完成，完整还原了实机的所有运动关节与外部特征。模型采用分层建模思路，从底座固定单元开始，依次完成J1轴回转基座、J2轴摆动大臂、J3轴摆动小臂、J4轴腕部回转、J5轴腕部摆动、J6轴末端法兰六个运动单元的独立建模，各关节处的传动衔接结构、伺服电机安装位、红色端盖标识、管线排布预留位均做了精细化还原，整体外观与真机保持高度一致。材质渲染阶段，针对机械臂主体的工业亮黄色漆面做了哑光金属漆质感调整，底座部分采用深灰色铸铁材质模拟厚重的固定基座，关节处的红色防护端盖使用半光泽工程塑料材质，末端法兰接口做了金属切削面的质感处理，整体渲染效果贴近工业现场实机的视觉表现。结构设计上，该机型为中负载弧焊专用机械臂，臂展覆盖范围适配中小型焊接工位需求，J1轴可实现整周回转，J2、J3轴配合完成大臂小臂的抬升俯仰动作，腕部三个关节配合实现末端焊枪的任意姿态调整，模型各关节预留了合理的运动间隙，可直接用于运动仿真演示，验证焊接作业过程中的轨迹可达性与干涉情况。模型包含STEP通用格式文件，可导入各类三维CAD软件进行编辑修改，既可以用于工业机器人教学演示中的结构讲解，也可以作为自动化焊接工作站布局设计的配套设备模型使用，帮助设计人员快速完成焊接工位的三维布局搭建，验证工位排布的合理性，也可作为机器人相关课程设计、毕业设计的参考模型，辅助理解六轴串联机器人的结构原理与运动逻辑。
