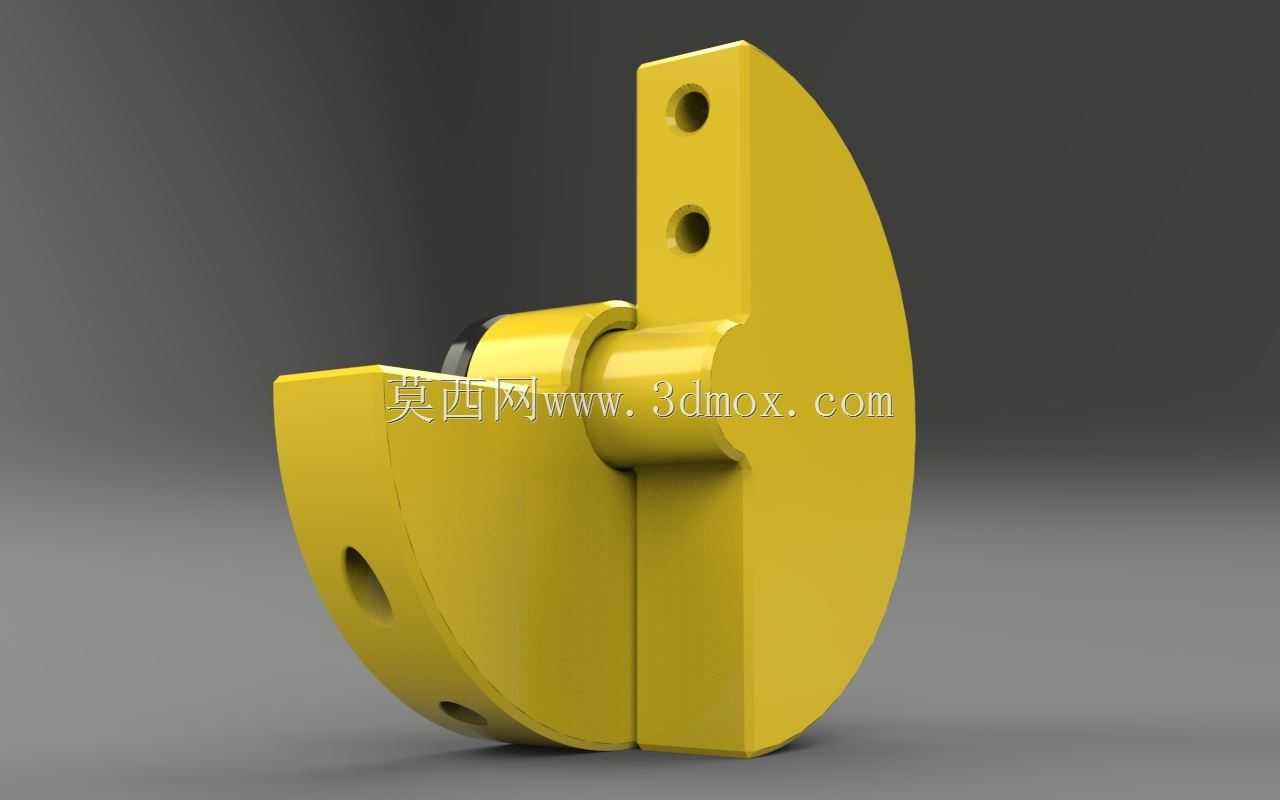

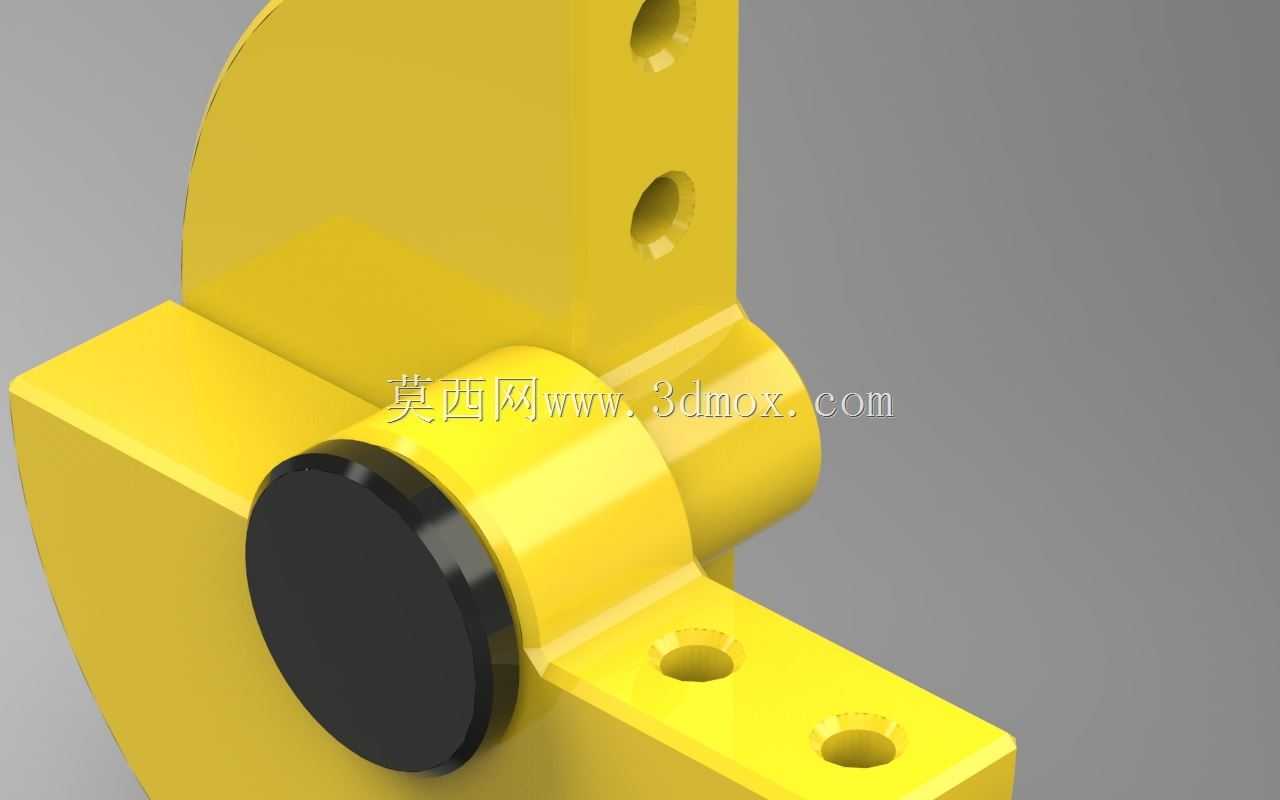

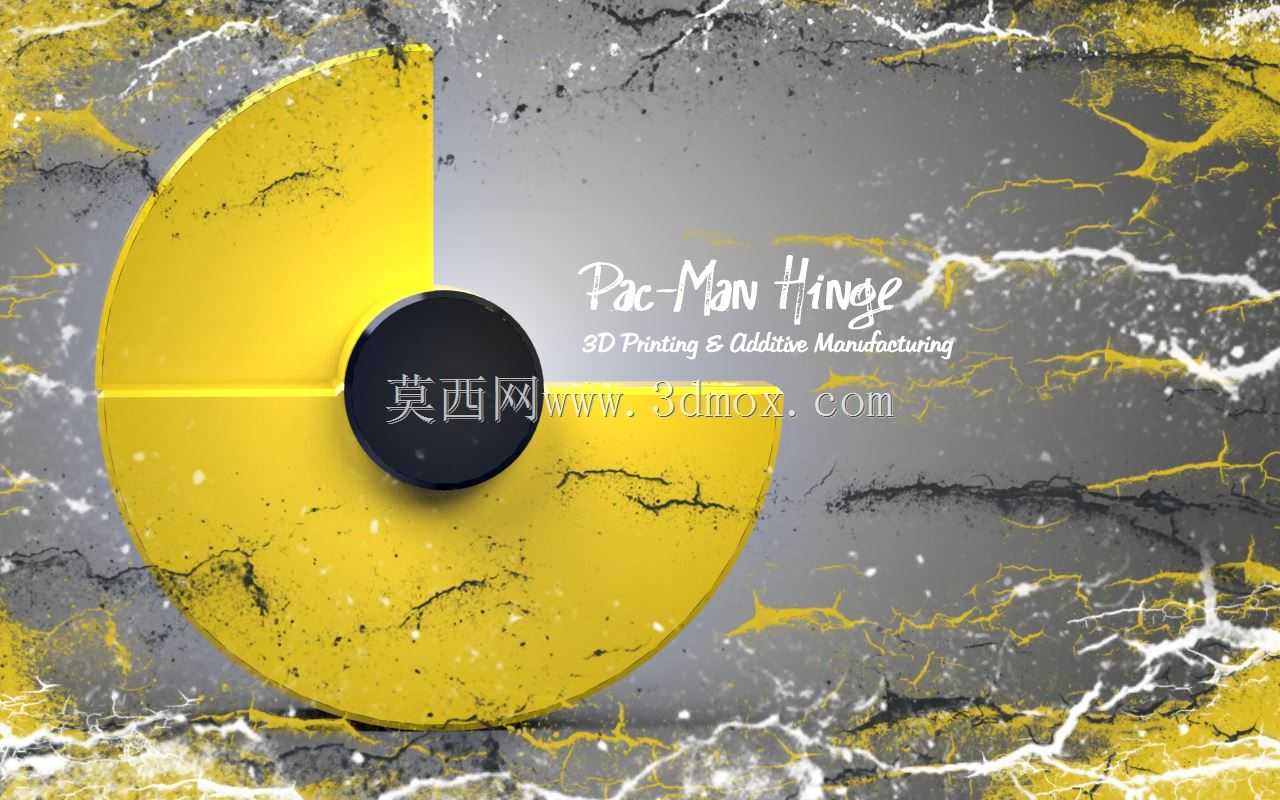

吃豆人造型一体化铰接铰链结构

这款创意铰接结构采用吃豆人经典视觉造型做一体化设计，核心适配增材制造工艺的生产场景，可直接通过3D打印完成整体成型，无需额外装配销轴、衬套等独立连接件，大幅减少小批量定制场景下的零件加工与组装工序。从实际应用场景来看，这类一体化铰链可用于小型文创产品的开合连接、桌面创意装置的转动副、轻量化展示道具的活动连接部位，也可作为3D打印教学案例，讲解一体化铰接结构的间隙设计、运动干涉规避要点。

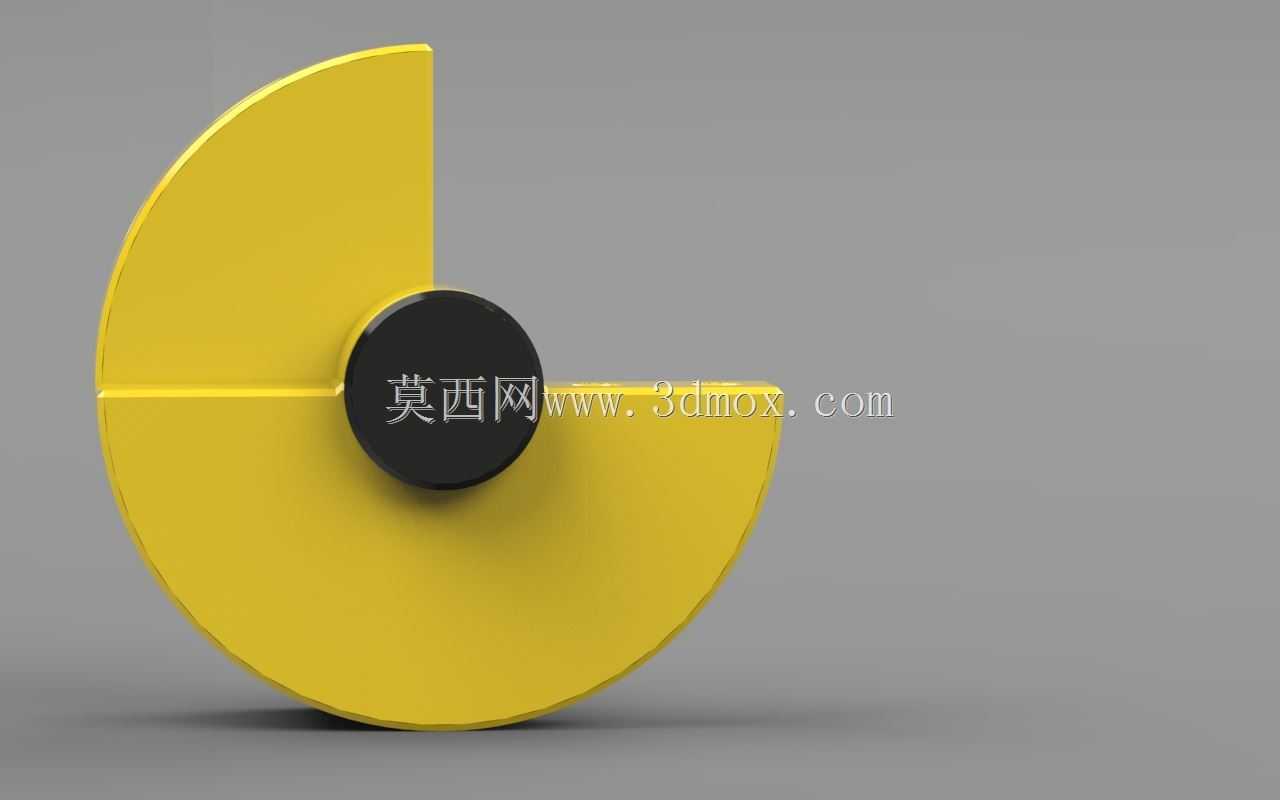

设计思路上，结构将吃豆人的扇形缺口作为开合运动的行程限位，圆形主体内部预留了均匀的转动配合间隙，转动副采用内嵌式的环形连接结构，打印完成后可直接实现0-120度范围内的顺畅开合，不会出现散件脱落的问题。做结构设计时，转动配合面的间隙预留需要匹配所选打印材料的收缩率，采用PLA材料打印时单边间隙控制在0.2-0.3mm即可保证转动顺滑无卡滞，采用韧性树脂材料时可将间隙缩小至0.15mm，避免配合过松出现晃动。

安装边界方面，该铰链为平面薄型结构，整体厚度可根据实际使用需求在3-10mm范围内调整，圆形主体的直径可根据安装空间缩放，最小可做到直径20mm用于微型文创产品，最大可放大至直径150mm用于展示类装置。安装时可在吃豆人造型的两个扇形翼片上预留沉头安装孔，通过螺丝直接固定在需要连接的两个构件上，无需额外设计安装基座，两个翼片的安装面保持共面，开合过程中不会与安装面产生运动干涉。

功能特性上，一体化成型的结构避免了传统铰链销轴脱落、配合间隙磨损变大的问题，采用耐磨3D打印材料制作时，可实现上千次开合无明显松动，同时造型自带IP辨识度，在满足铰接转动基础功能的同时，兼具装饰展示效果。做结构校核时需要注意，转动副的环形连接部位的最小壁厚不小于1.2mm，避免打印过程中出现结构断裂，开合行程的限位面做0.5mm的圆角过渡，避免应力集中导致限位部位开裂。
