带法兰凸缘金属衬套结构设计

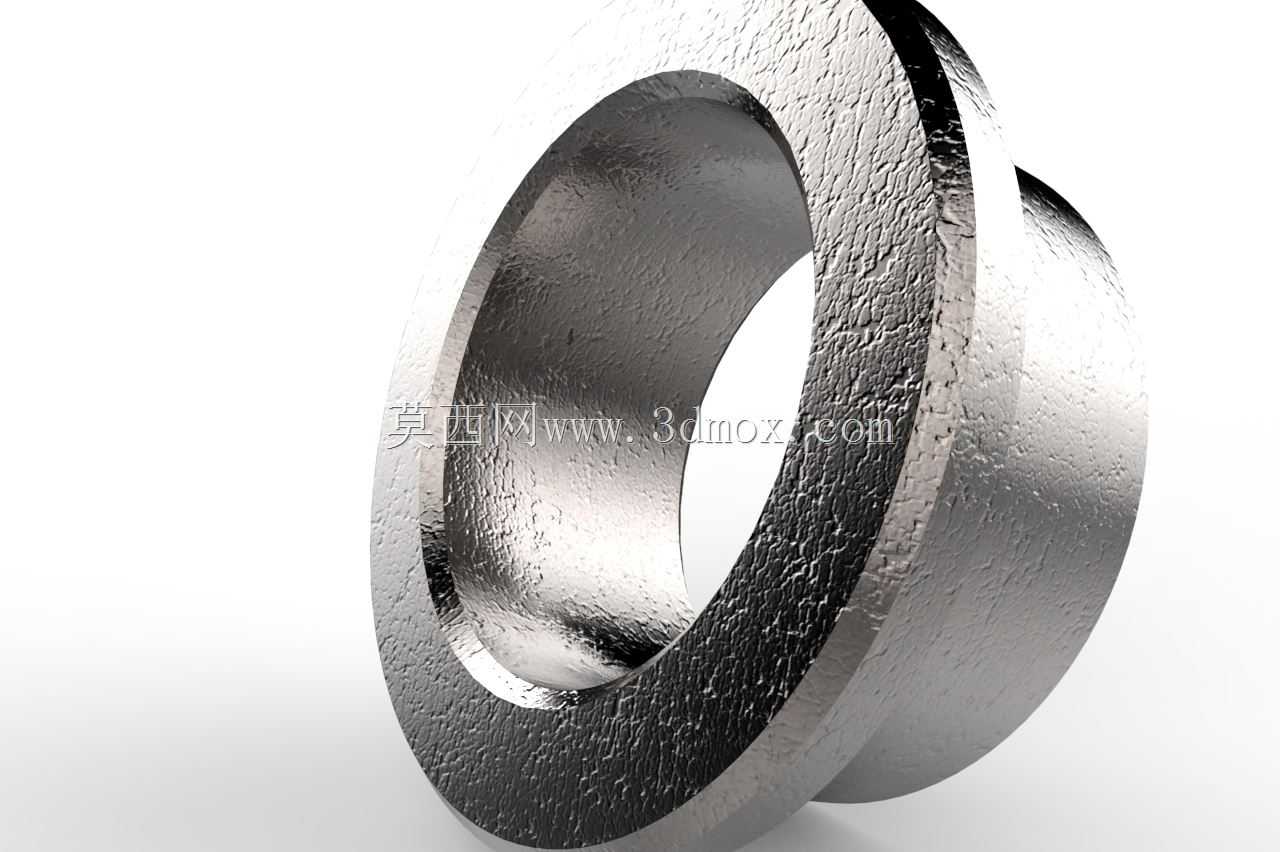

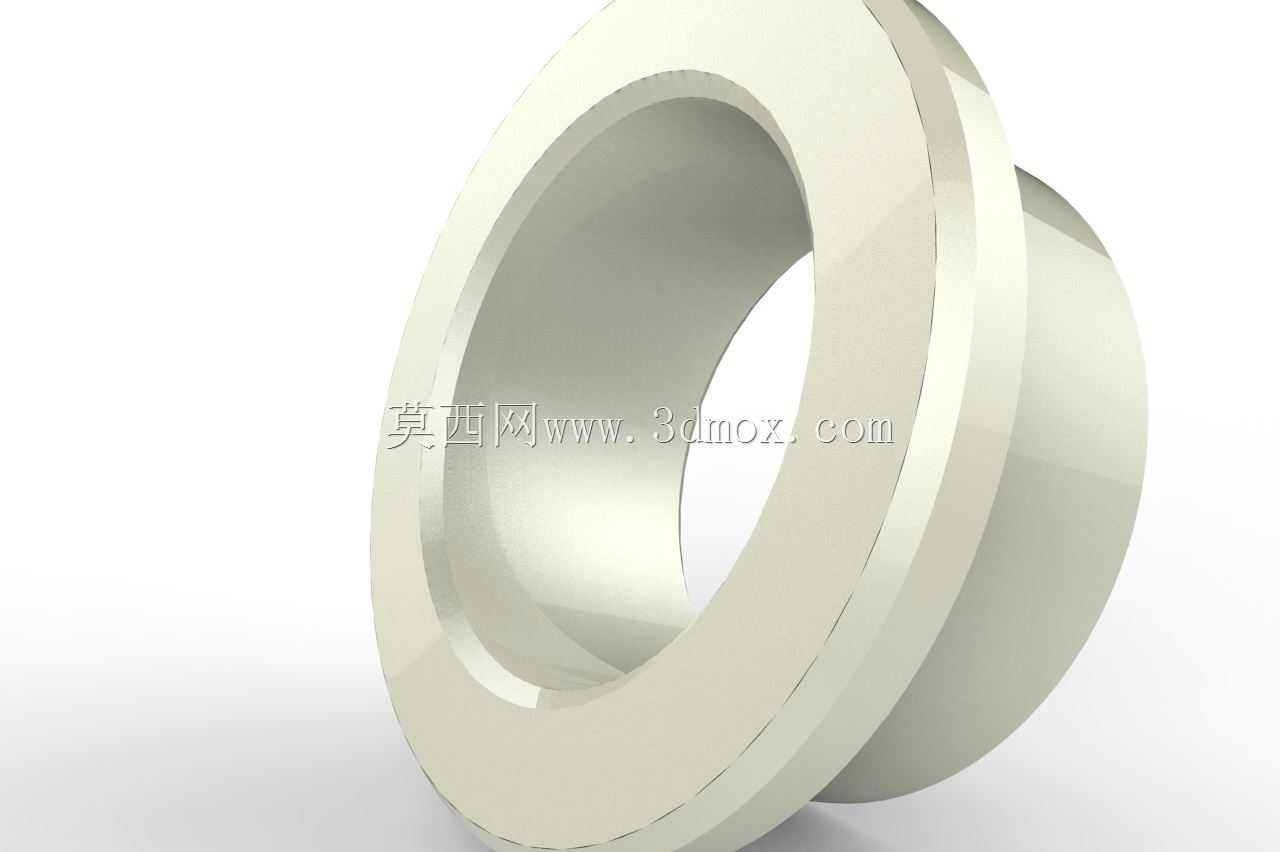

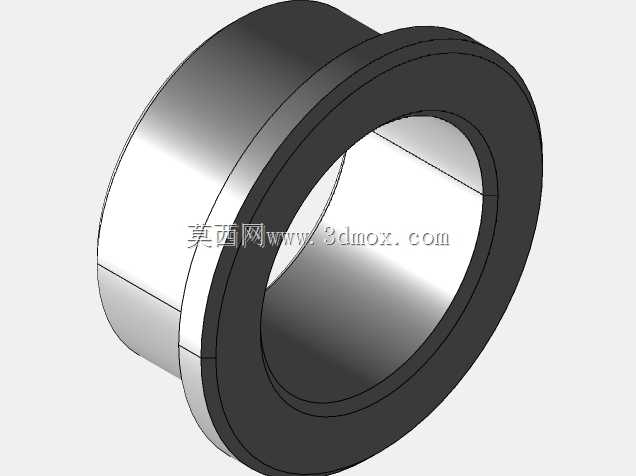

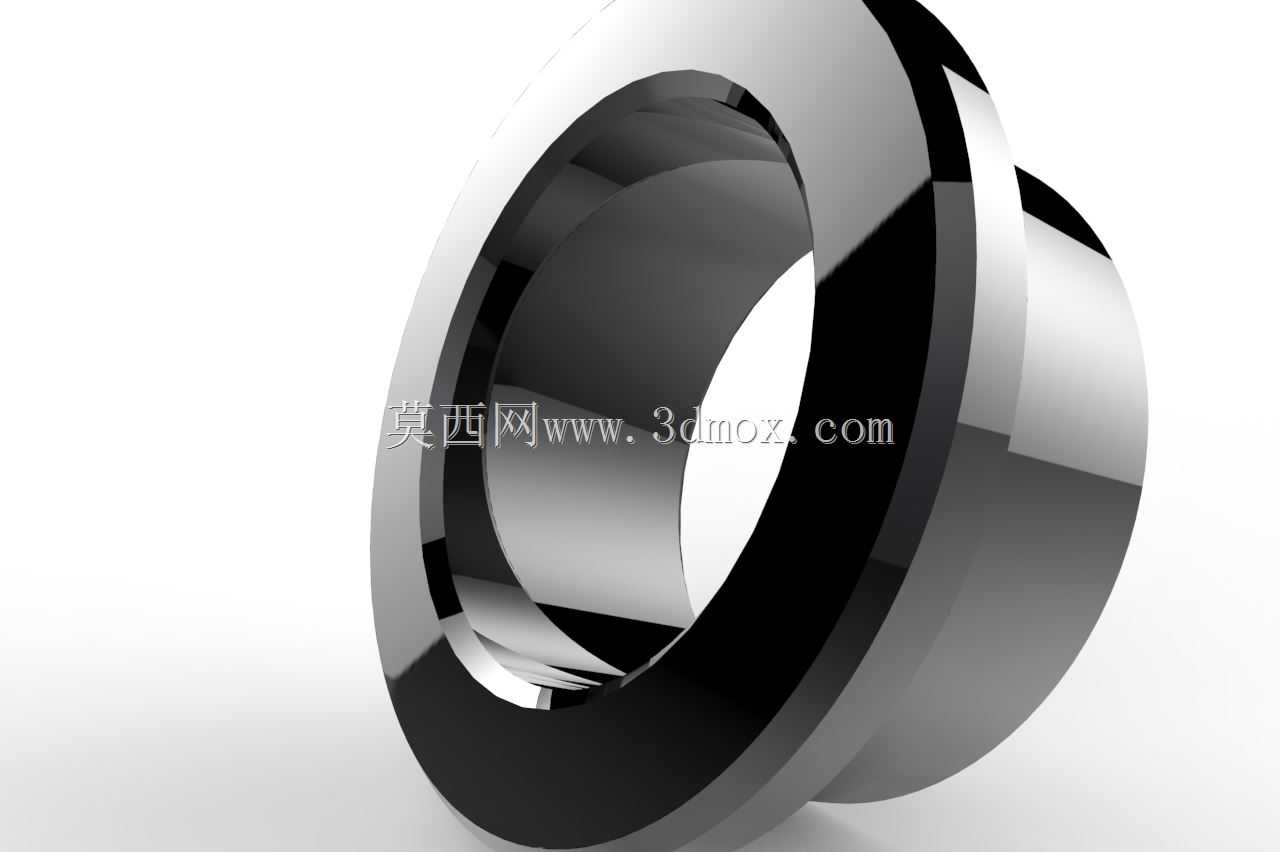

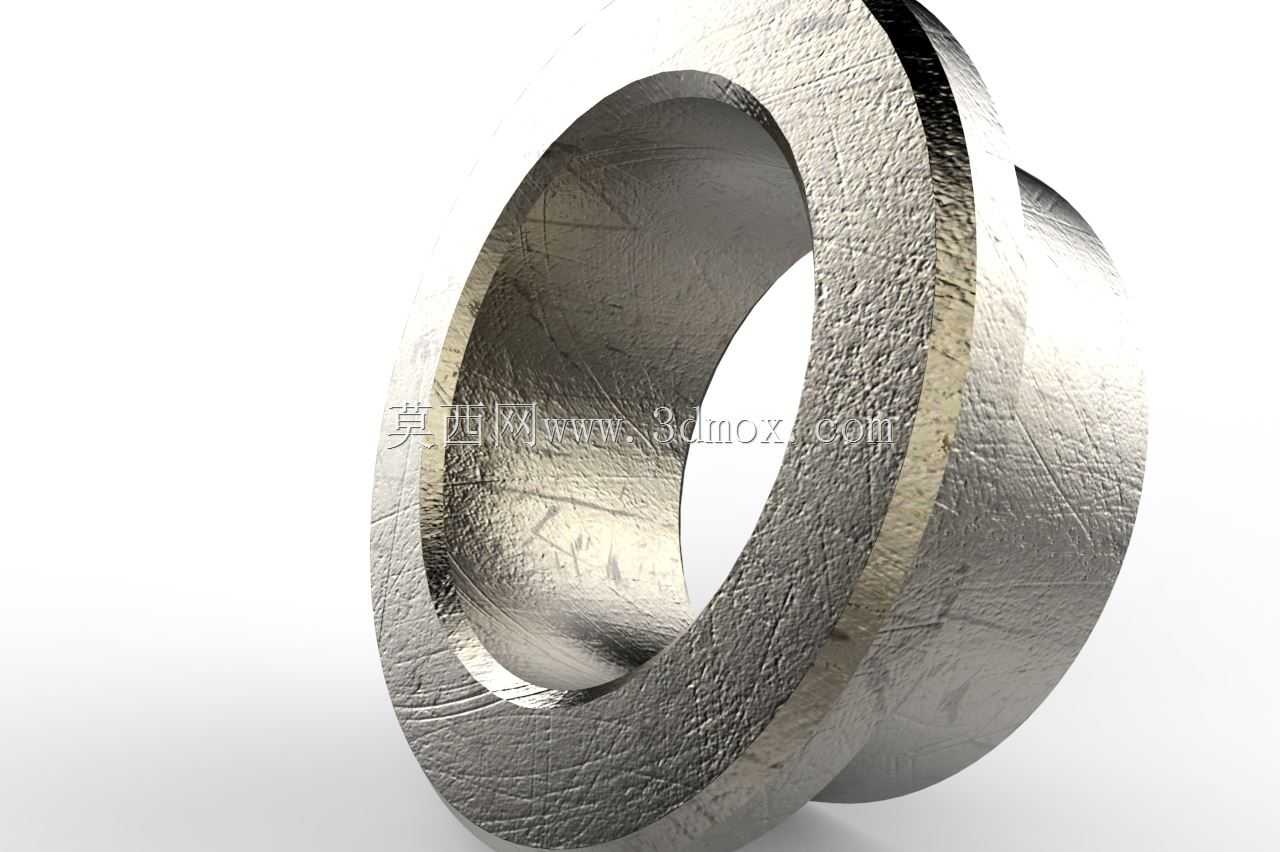

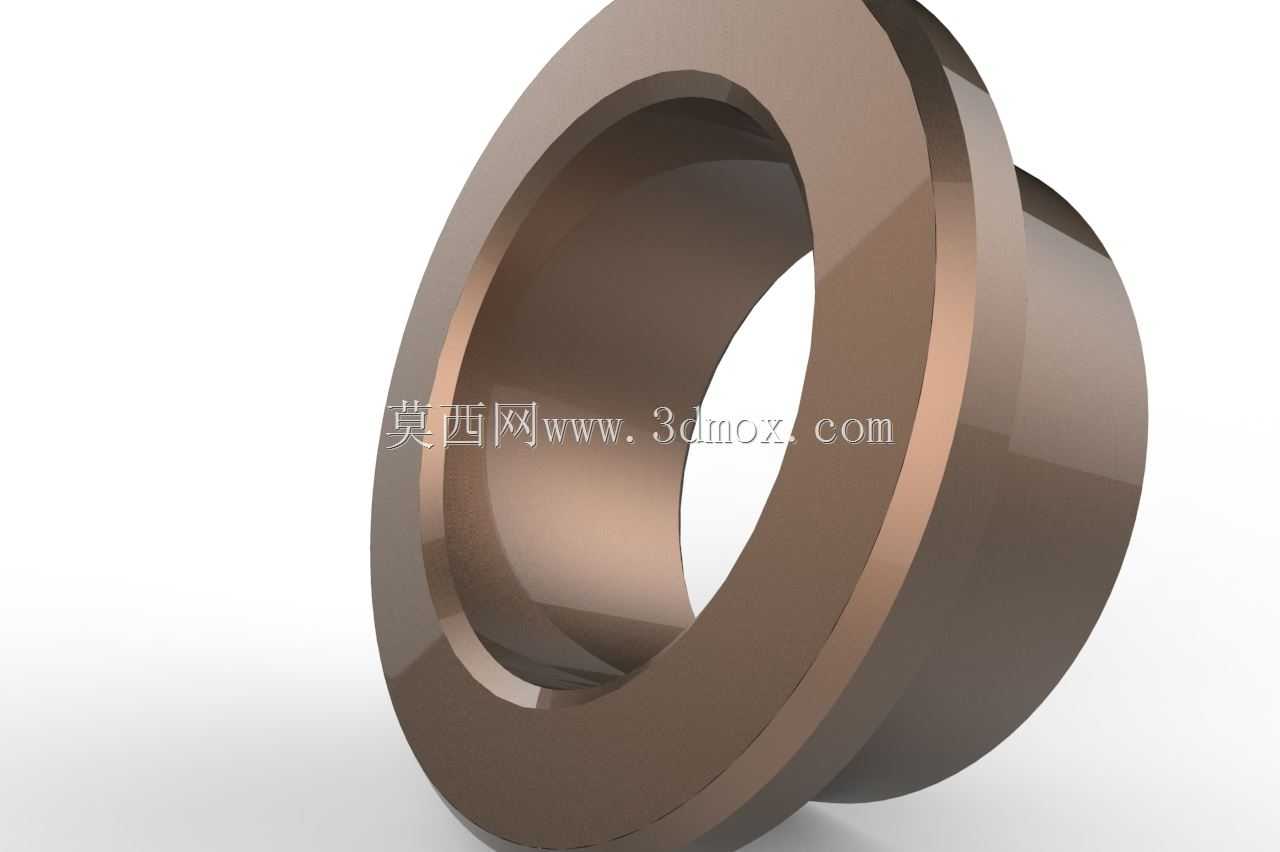

这款带单侧凸缘的环形衬套，是机械传动与支撑结构中极为常用的配套零件，日常在各类旋转轴铰接部位、往复运动导向工位都能见到它的身影，核心作用是为轴类零件提供径向支撑，同时隔绝轴件与安装基座的直接接触，避免基座本体被反复摩擦损耗，也能在长期运行磨损后仅更换衬套即可完成维护，大幅降低设备检修的成本与停机时长。从结构设计逻辑来看，单侧延伸的凸缘结构并非冗余设计，它一方面能在衬套压入安装孔后形成轴向定位面，抵靠在基座安装端面，避免衬套在轴件轴向窜动的带动下出现移位甚至脱出安装位的问题，另一方面凸缘的端面也能承担部分轴向载荷，适配存在小幅轴向力的铰接工位，无需额外加装轴向挡圈等定位零件，简化装配工序。设计这类衬套时，首先要明确安装边界：衬套的外径需要与基座安装孔保持过盈配合，过盈量需要根据基座材质调整，若基座为铸铁件过盈量可控制在直径尺寸的千分之零点五到千分之一，若为铝合金等软质基座则需要适当降低过盈量，避免压装时基座孔出现胀裂；衬套的内孔与适配轴件则采用间隙配合，间隙值需要根据运行工况的线速度、润滑条件调整，低速重载工况下间隙可适当缩小，高速运行工况则需要预留足够的热膨胀间隙，避免运行升温后内孔收缩抱死轴件。从实际应用场景来看，这类衬套广泛出现在工程机械铰接点、农机传动部位、通用设备的连杆连接位，甚至部分液压元件的导向部位也会采用类似结构，相比无凸缘的直筒衬套，它的安装定位更可靠，能承受一定的轴向冲击，在存在双向受力的铰接工位适配性更强。外形上衬套的内外圆同轴度是核心精度指标，若同轴度偏差过大，会导致轴件运行时出现别劲、局部磨损加剧的问题，设计时需要明确内外圆的同轴度公差不低于7级精度，凸缘端面与内孔轴线的垂直度也需要严格控制，避免安装后凸缘端面与轴肩贴合不均，出现局部应力集中的问题。衬套的壁厚设计也需要结合载荷大小调整，重载工况下需要适当增加壁厚，避免长期受挤压出现塑性变形，轻载导向工位则可以适当减小壁厚，降低材料成本与整体重量。压装导向方面，衬套的压入端通常会设计微小的导入倒角，方便压装时顺利对准安装孔，避免压装过程中切屑刮伤安装孔内壁，影响配合精度。
