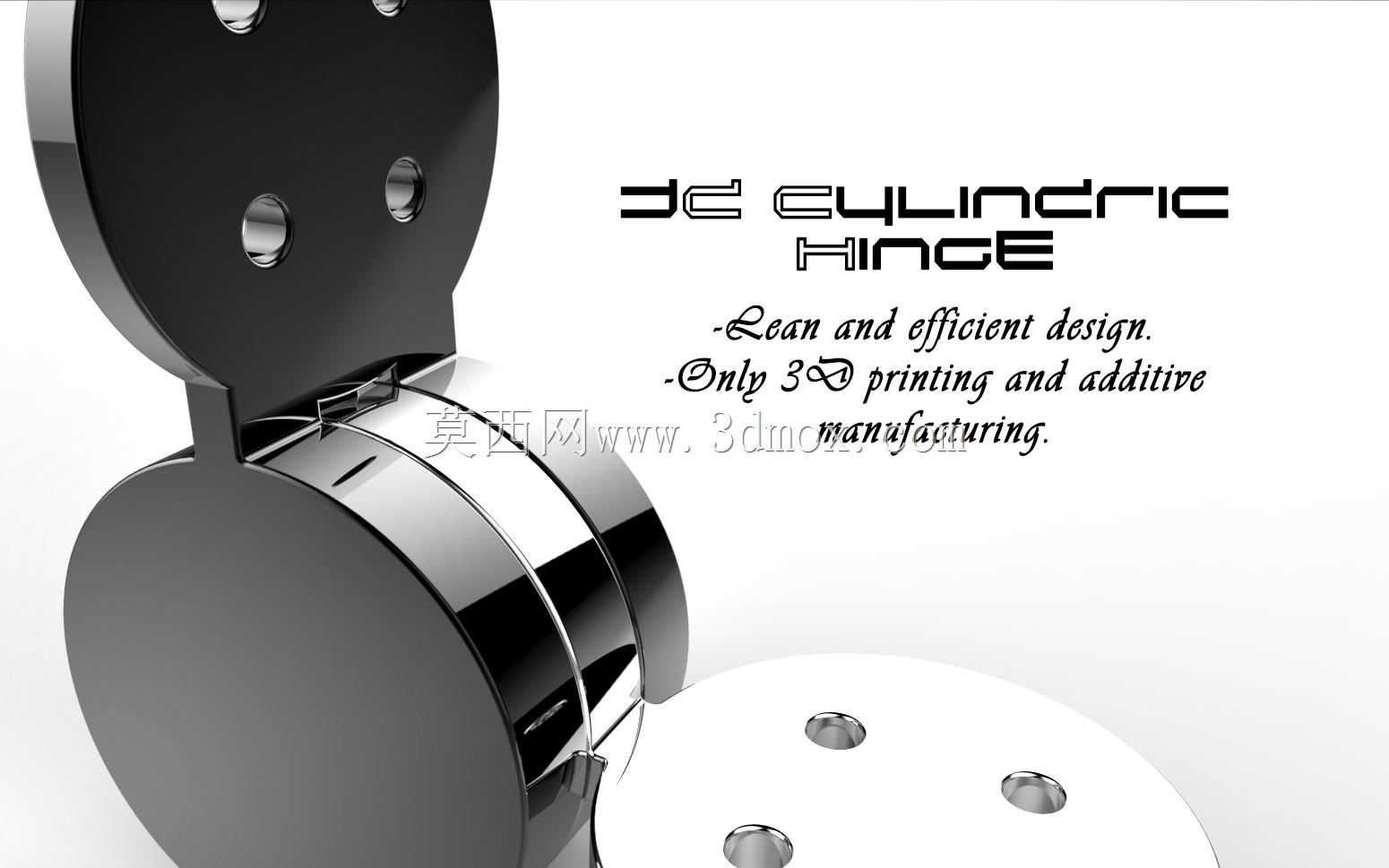

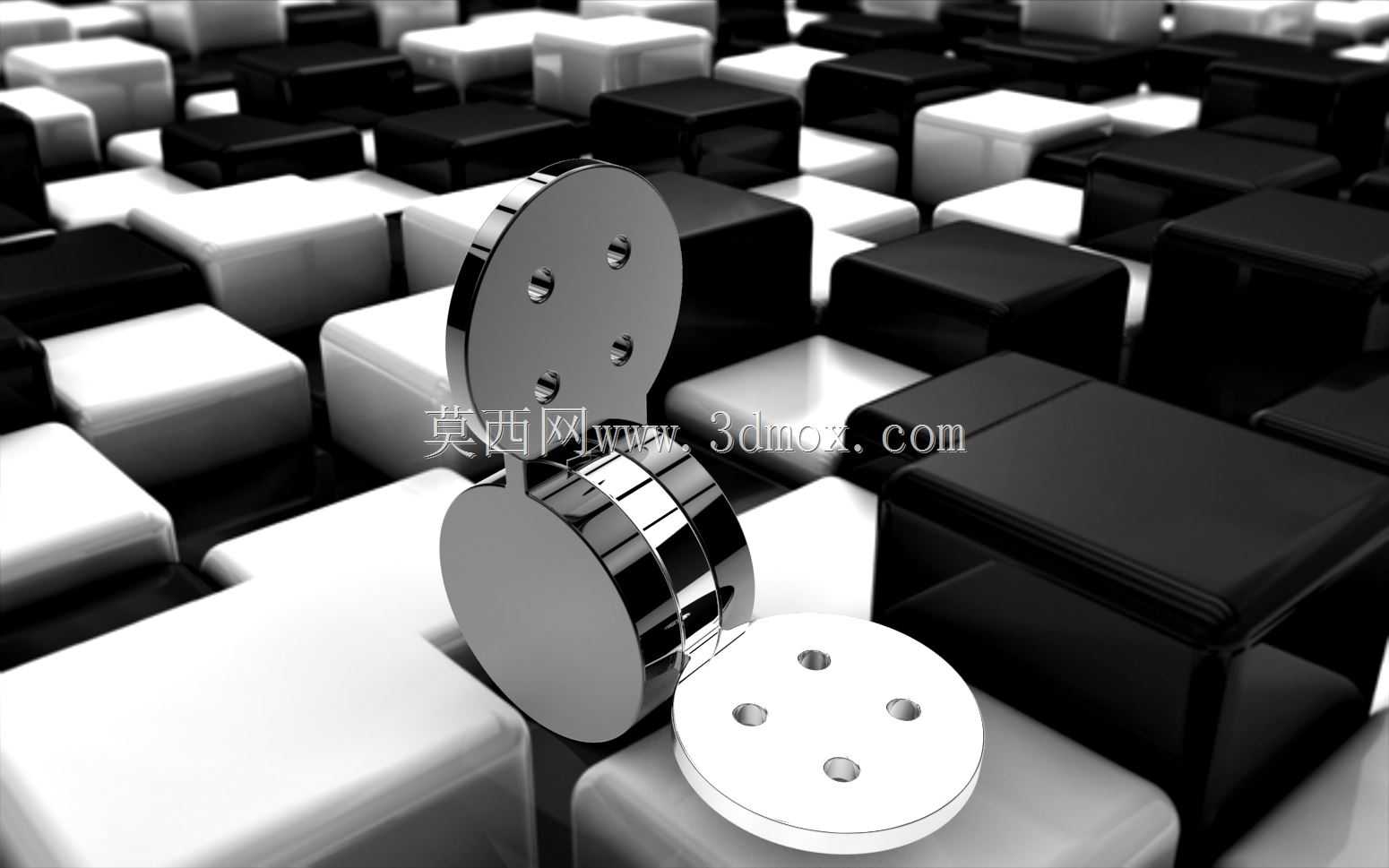

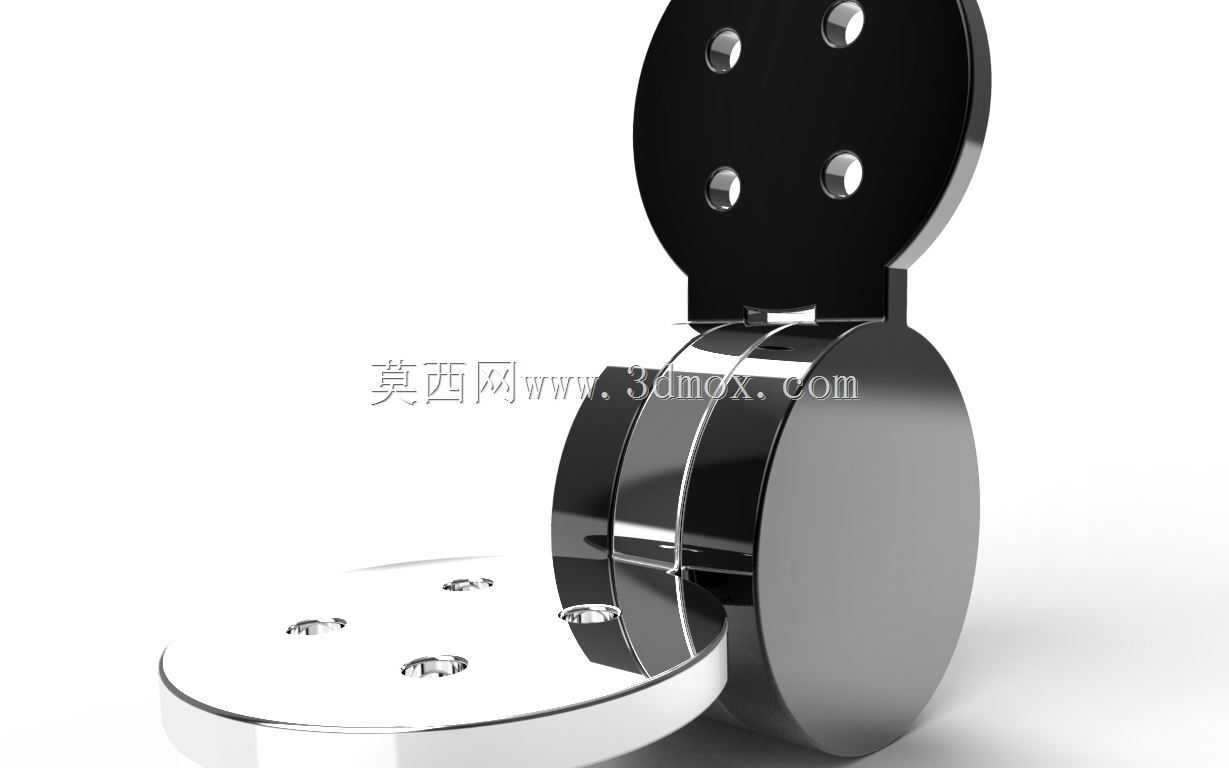

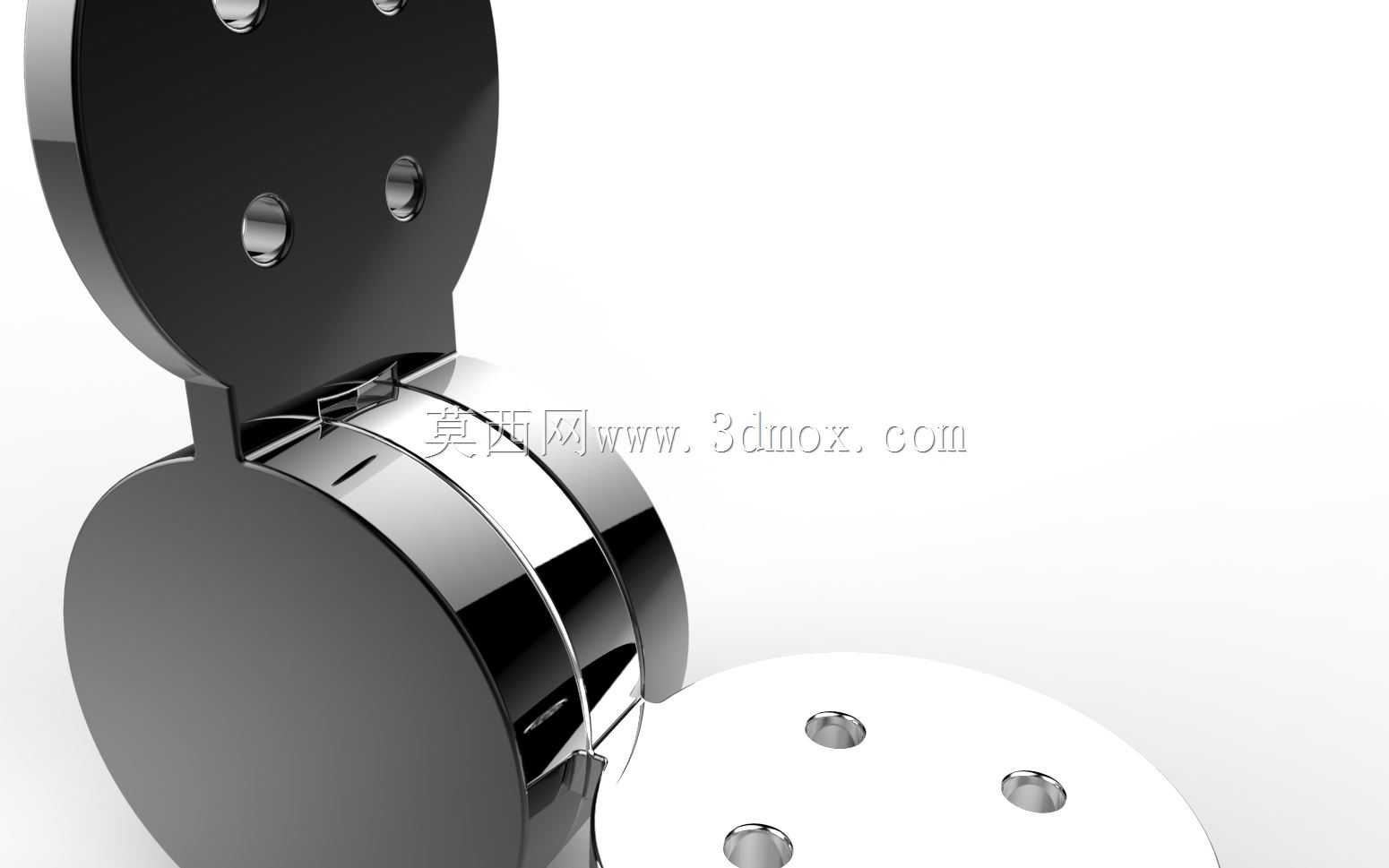

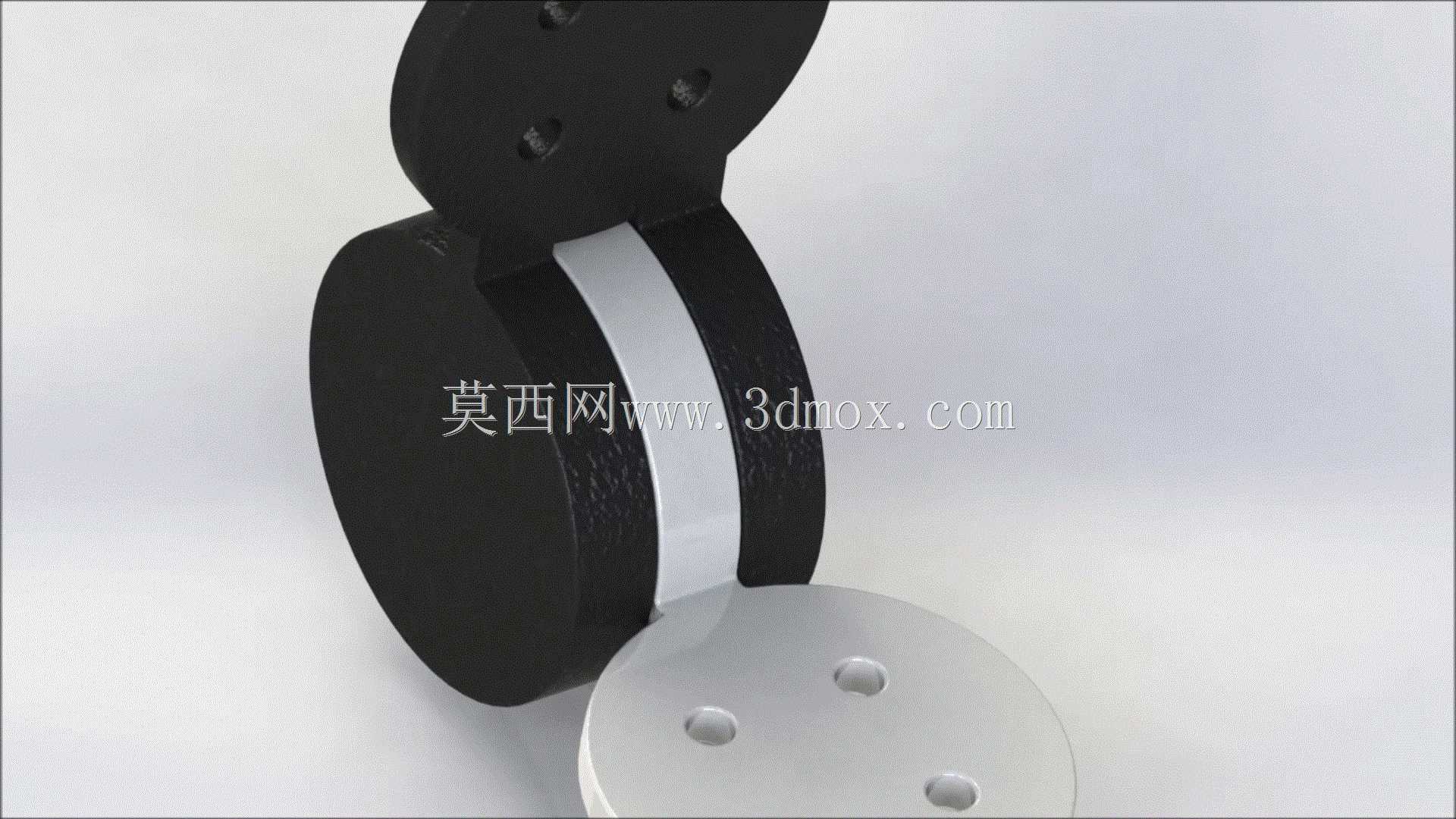

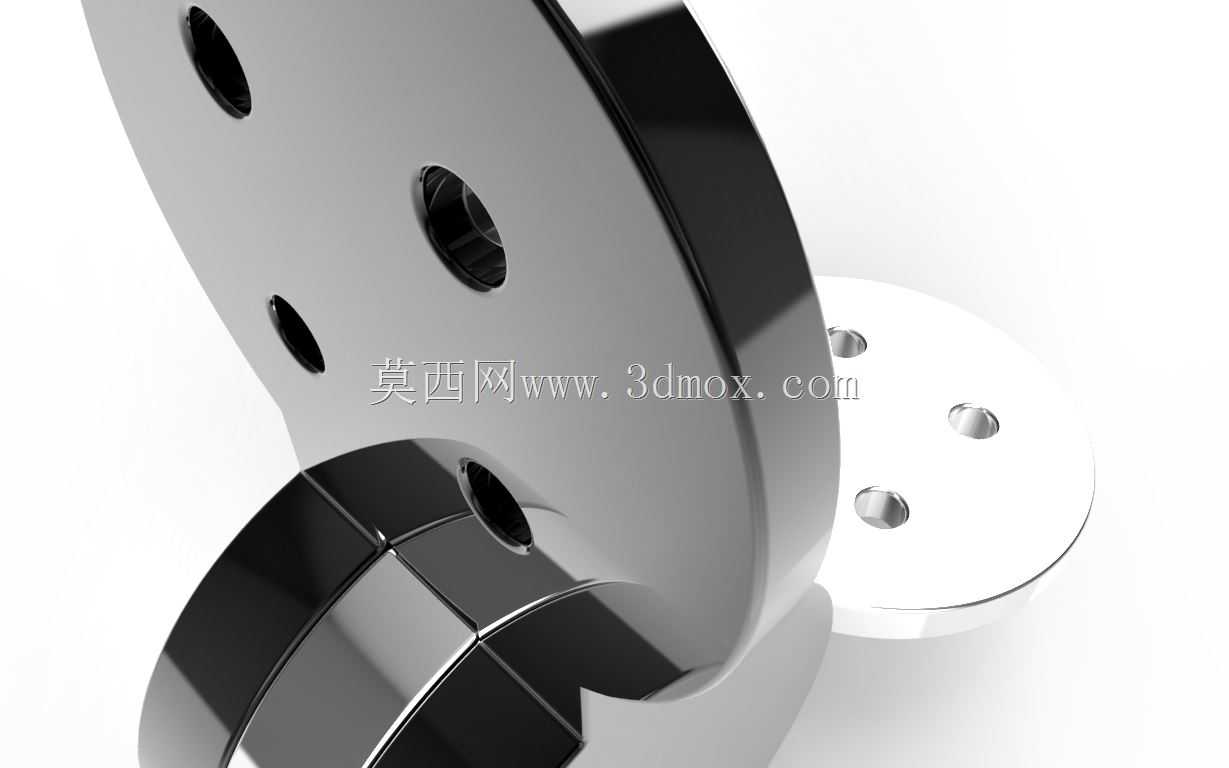

适配3D打印的紧凑圆柱铰链结构

这类圆柱铰链在日常设备装配中覆盖场景极广，小到消费电子的翻盖结构、小型机箱的检修门开合，大到非标自动化设备的防护门铰接、3D打印定制化小型工装的活动连接位，都能见到同结构原理的铰接件身影。不同于传统冲压、切削加工的金属铰链，这款铰链从设计之初就瞄准增材制造的工艺特性，没有多余的装配件，一体成型的结构省去了销轴装配的工序，打印完成后仅需简单清理支撑即可直接投入使用，对于小批量定制、快速迭代的项目来说，能大幅缩短结构验证的周期。从功能特性来看，它采用单圆柱面作为转动配合面，转动过程中径向间隙均匀，不会出现普通合页长期使用后销轴磨损导致的晃动问题，两个安装翼板上预留的沉头孔位，可直接适配标准规格的内六角螺丝，安装时不需要额外加工避让位，翼板的平面度在设计时就做了公差预留，贴装在被连接件表面时不会出现翘边、贴合不严的情况。设计思路上完全贴合增材制造的工艺约束，没有设计传统机加工铰链常见的深槽、锐角结构，所有转角位置都做了适配打印层厚的圆角过渡，既减少了打印过程中的支撑用量，也能避免应力集中导致的部件断裂，整体结构做了等壁厚处理，打印时不会出现局部过厚导致的塌陷、翘曲问题，转动配合面预留的间隙刚好适配普通FDM打印机的打印精度，不需要二次打磨就能实现顺畅转动。安装边界方面，铰链整体呈对称式圆柱布局，转动中心位于两个翼板的衔接圆柱轴线上，安装时只要保证两个被连接件的贴合面分别与对应翼板完全贴合，转动过程中就不会出现干涉，翼板上的安装孔位间距做了通用化设计，可直接替换同尺寸规格的传统金属合页，不需要重新在被连接件上打孔，对于设备改造、快速维修的场景适配性极强。日常使用中，这类铰链的转动阻尼完全由配合面的间隙控制，不需要额外添加阻尼脂，长期使用也不会出现油污渗漏的问题，对于洁净度要求较高的小型设备、桌面级装置来说，这种无额外润滑的铰接结构优势十分明显，同时一体成型的结构没有易脱落的小零件，在频繁开合的使用场景下，故障率远低于多零件装配的传统铰链。
