外径38mm轴径6mm增量式光学旋转编码器

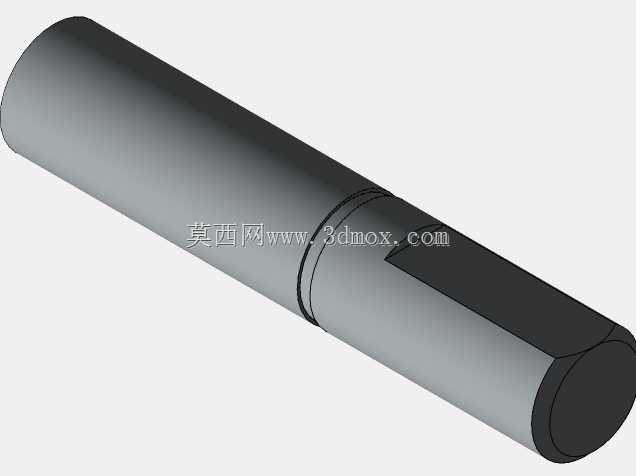

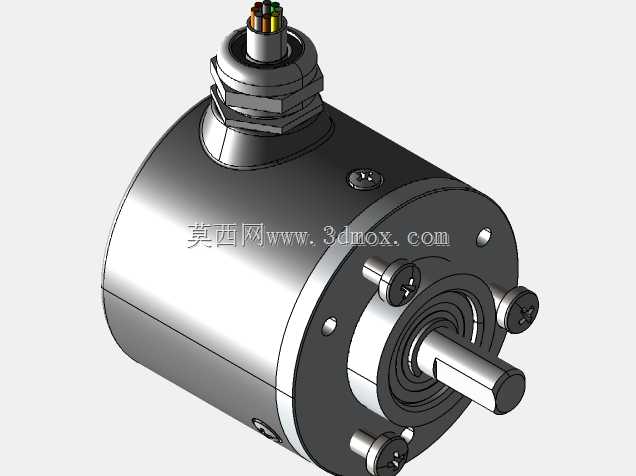

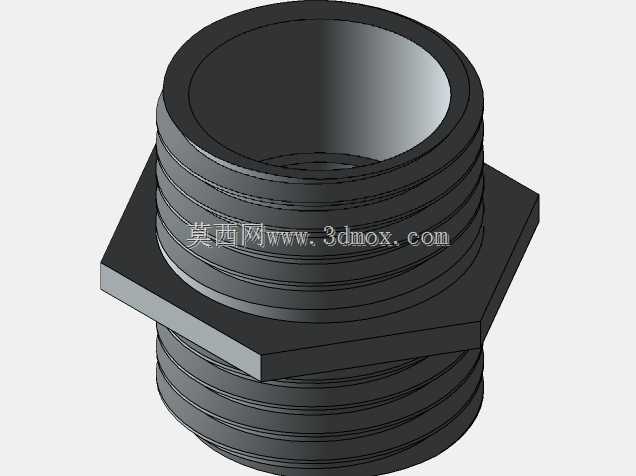

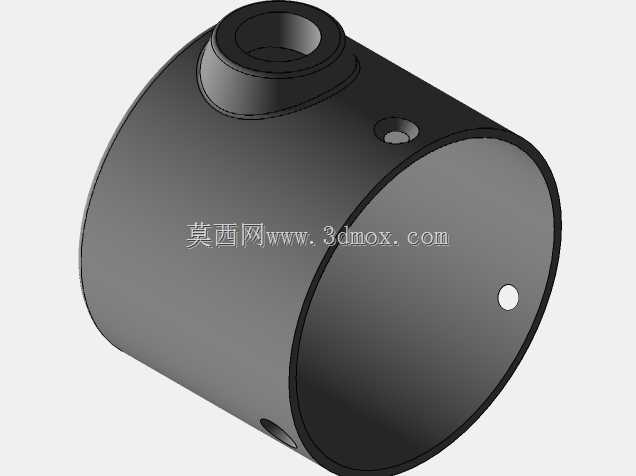

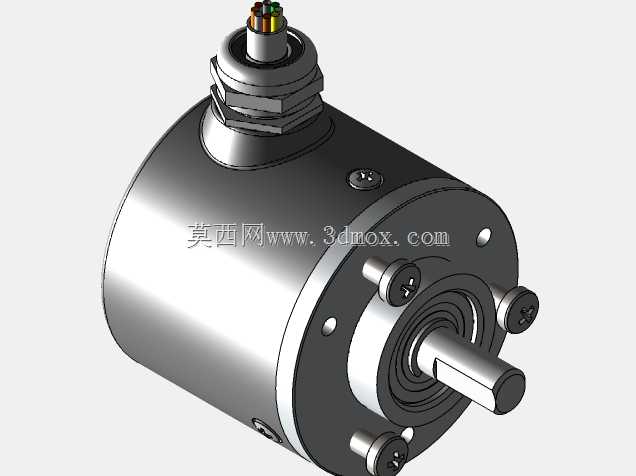

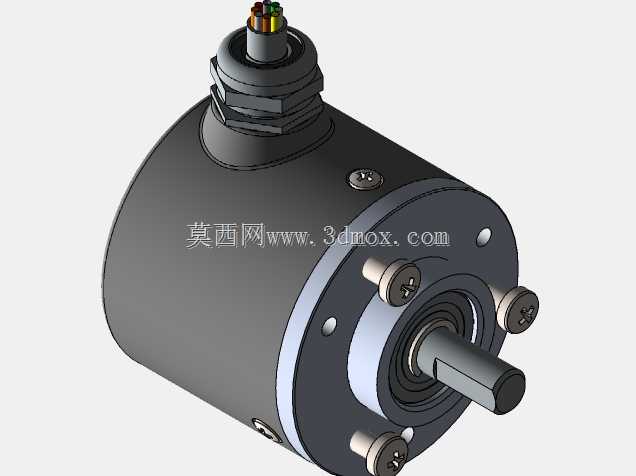

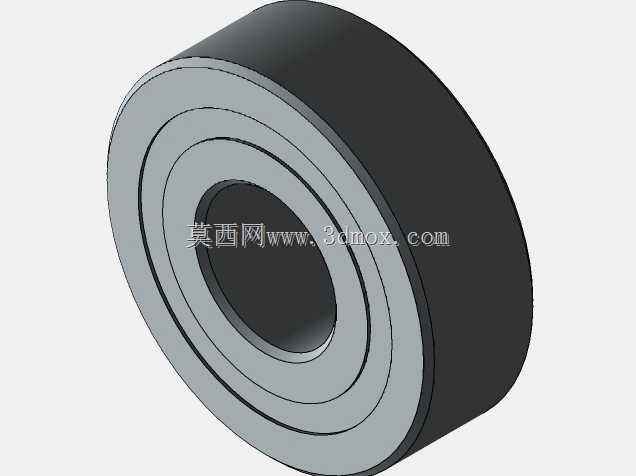

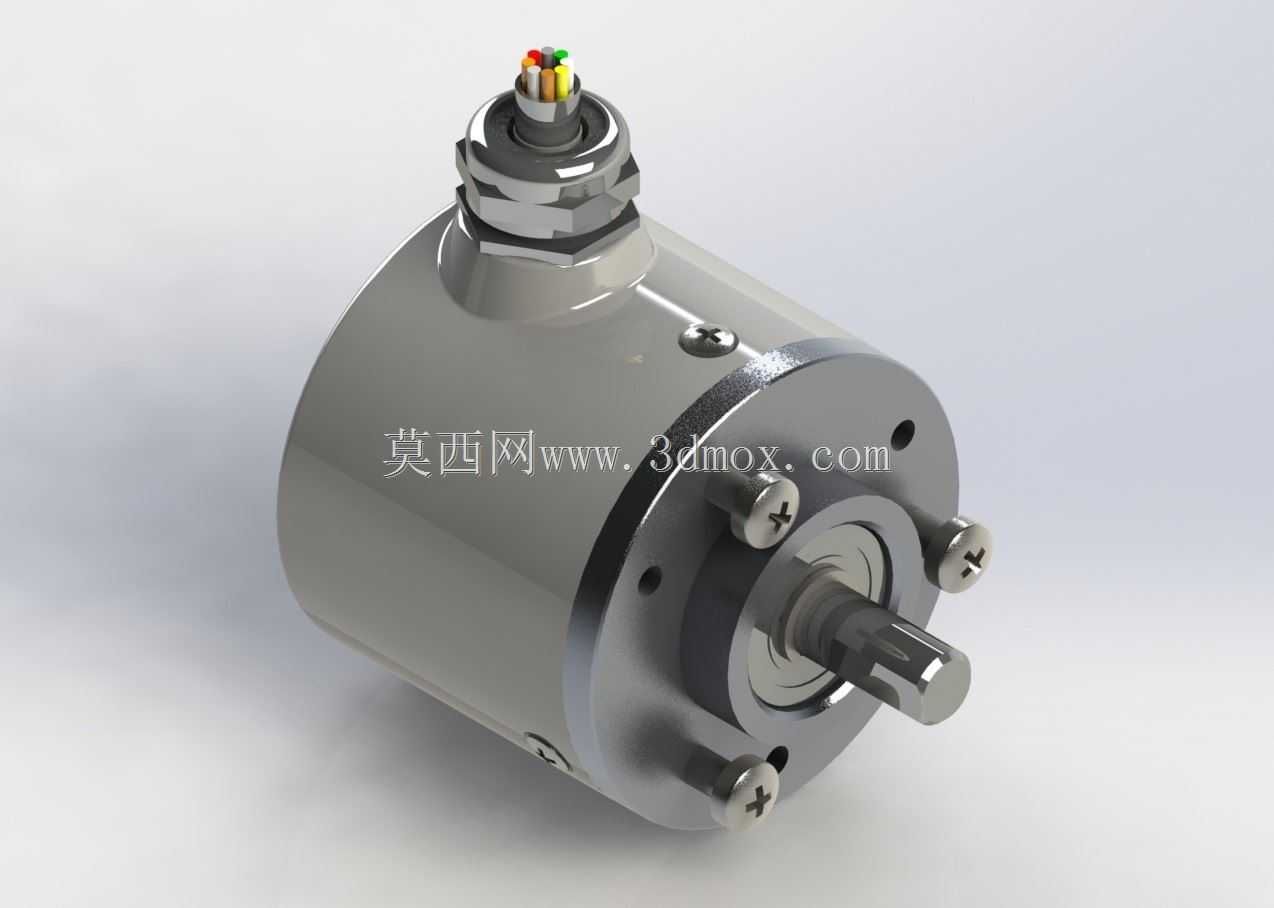

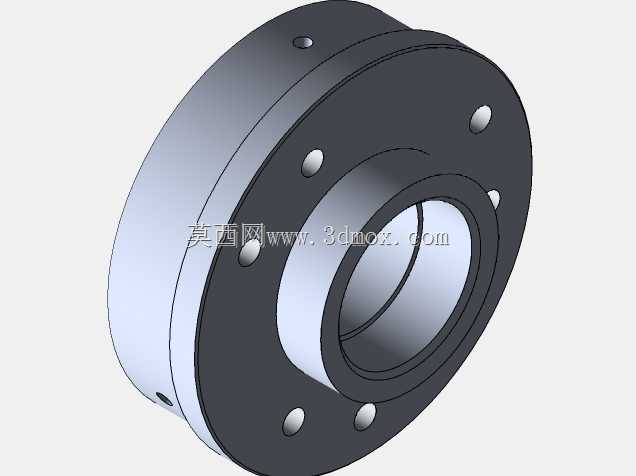

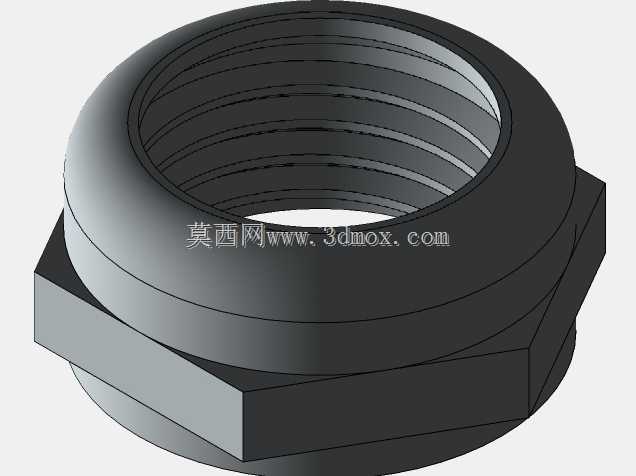

在自动化生产线的工位定位、伺服系统的转速闭环、数控机床的进给轴位置反馈场景中，这类小外径增量光学旋转编码器是核心的传感反馈部件，其尺寸参数直接决定了安装适配性与设备集成的紧凑程度。这款编码器主体外径控制在38mm，输出轴轴径为6mm，属于小型化的工业传感部件，适配安装空间受限的小型自动化模组、桌面型数控设备、轻载输送线的辊筒转速检测场景，安装时无需额外预留过大的装配空间，可直接通过端面的安装孔位固定在设备支架上，轴端通过联轴器与被测旋转轴连接，安装同轴度公差可控制在0.1mm范围内，避免轴系偏载导致的轴承磨损与信号输出误差。从功能特性来看，该款增量式编码器通过内部码盘的光栅刻线，将旋转轴的角位移转换为脉冲电信号，部分同系列型号可根据需求选配Z相零位信号，用于设备开机后的原点回归定位，输出信号可直接接入PLC、运动控制卡的高速计数端口，实现旋转角度、实时转速、累计旋转圈数的精准检测，信号响应频率可覆盖多数轻载工业设备的转速检测需求，抗工业现场电磁干扰的结构设计可适配车间内的常规电气环境。设计层面，外壳采用金属材质一体加工成型，表面做氧化处理提升耐磨与抗锈蚀能力，出线端采用防水接头结构，可阻挡车间内的切削液飞溅、粉尘侵入内部光学码盘组件，端盖的固定螺丝采用十字槽标准件，后期维护拆解无需特殊工装，内部轴承选用深沟球微型轴承，可承受一定的径向与轴向载荷，适配常规工业场景下的轴系负载工况。实际选型应用中，需要重点核对安装端面的孔位分布、轴伸长度与设备侧的匹配度，提前预留出线端的线缆弯折空间，避免线缆过度弯折导致的线芯断裂，联轴器选型需匹配6mm的轴径，优先选用弹性联轴器抵消安装时的同轴度误差，保障信号输出的稳定性与部件使用寿命。
