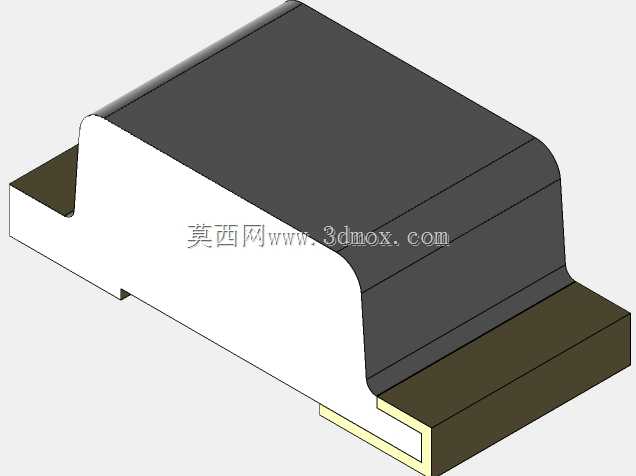

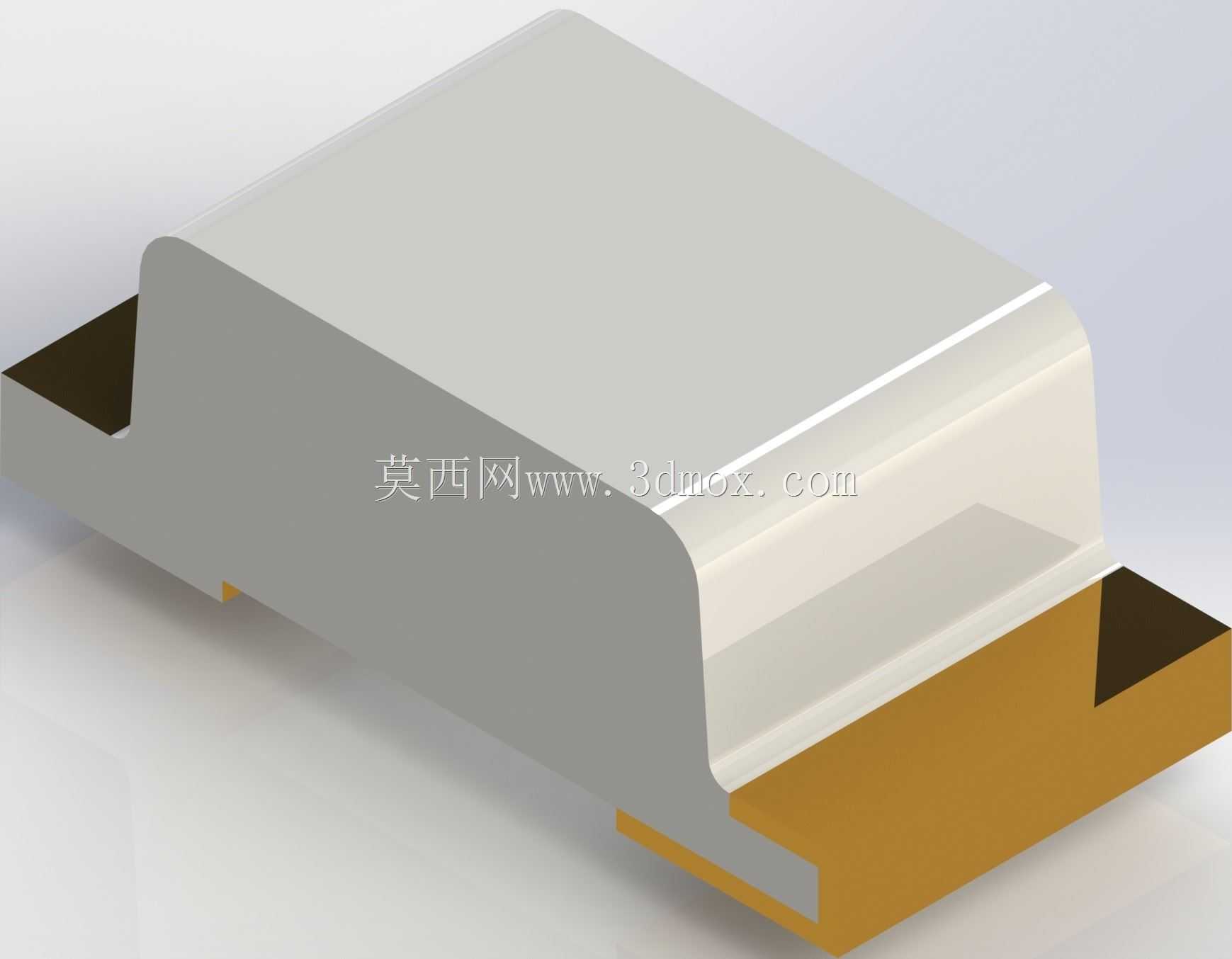

贴片式环境光传感器封装结构设计

　　在消费电子、智能照明、车载显示这类需要感知环境光照度的场景里，贴片式环境光传感器是整机光感调节链路里的核心前端器件，这款ALS-PT19-315C对应的封装结构，就是为适配这类高密度贴装场景做的结构设计。做这类微型贴片元件的三维建模时，首先要卡准的就是安装边界，它的本体尺寸控制在长1.7mm、宽0.8mm、高0.6mm，属于0603规格级别的微型SMD器件，焊盘的伸出长度、本体底部的焊端高度都要严格匹配SMT回流焊的工艺要求，不能出现焊盘偏移导致的立碑、虚焊问题，建模时要把焊端的金属层厚度、本体塑封的拔模斜度都还原出来，不然导出的PCB封装库会和实际器件存在装配公差。

　　从功能特性来看，这款光感的光谱响应曲线接近人眼的视觉函数，对不同色温的光源都能输出线性度较好的模拟电流信号，不会因为光源类型差异出现照度检测偏差，结构设计上把感光区放在塑封本体的顶部居中位置，上方的透明塑封层做了平整的透光面，既可以保护内部的光电感应芯片，也不会因为塑封的曲面折射改变入射光的角度，保证大角度入射光下的检测精度。它的工作电压覆盖2.5V到5.5V，能直接兼容3.3V和5V的常见电路系统，不需要额外做电平转换电路，-40℃到85℃的工作温度范围，也能适配户外车载、工业照明这类宽温使用场景，不会因为温度漂移导致检测值失准。

　　建模过程中要注意区分不同材质的结构分层：底部的陶瓷基板承载光电芯片和焊端，中间的固晶层要做厚度控制，避免芯片倾斜导致感光面偏移，顶部的半透明环氧树脂塑封层要做圆角过渡，既可以降低生产时的应力集中，也能避免贴片吸嘴取料时出现打滑。无铅封装的结构设计符合RoHS要求，焊端的镀层厚度也适配无铅回流焊的温度曲线，不会出现镀层脱落的问题。做整机结构设计时，要注意在传感器对应的外壳位置预留透光孔，透光孔的直径不能小于1mm，同时要避开屏幕背光、板载指示灯的杂散光干扰，必要时可以在透光孔位置加黑色遮光泡棉，隔绝内部串光，保证环境光检测的准确性。这类微型传感器的三维模型，主要是给PCB Layout工程师、结构工程师做装配干涉检查用，建模时的尺寸公差要控制在±0.02mm以内，才能保证实际贴装时和设计状态一致，不会出现和外壳结构件干涉、或者感光区被遮挡的问题。
