高精度机用弹性加工夹头三维结构设计

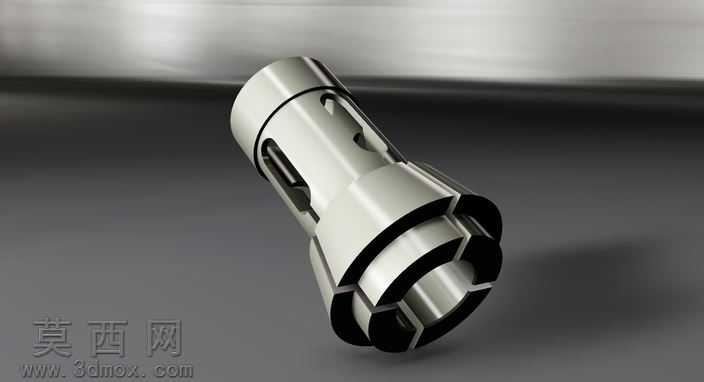

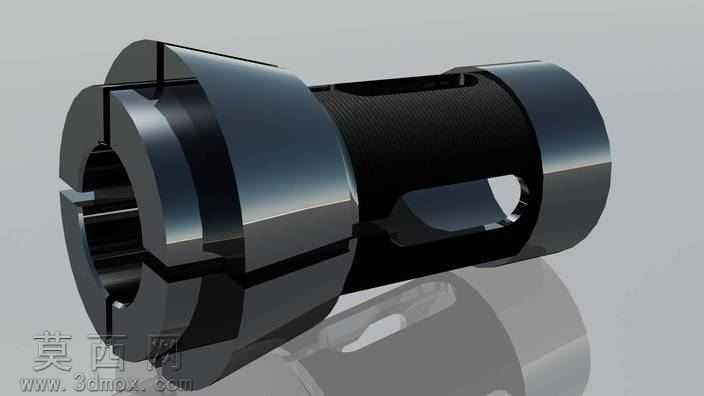

本模型为机用弹性加工夹头，整体采用回转体结构设计，建模过程中以同轴度为核心尺寸基准，先通过旋转特征构建夹头的主体轮廓，再通过拉伸切除完成端部的弹性开槽结构，开槽沿圆周均匀分布，保证夹头在受力收缩时各瓣形结构变形量均匀一致，避免夹持偏心问题。夹头左端设计为内锥面配合结构，与机床拉杆的外锥面匹配，通过轴向拉力驱动夹头沿锥面滑动，实现内孔的收缩夹持动作；内孔表面设计有细密的防滑纹理结构，建模时通过阵列特征完成滚花纹理的构建，既保证夹持工件时的摩擦力，又避免硬夹持对工件表面造成压伤。夹头中部设计有腰型通槽，用于安装定位销，限制夹头的周向转动与轴向行程，保证装夹定位精度；右端外圆设计为高精度圆柱面，与机床主轴的安装孔配合，保证整体回转精度。材质渲染采用合金钢材质效果，表面做发黑处理质感，金属反光度调整为低反光哑光金属质感，开槽缝隙处做深色阴影处理，清晰展现结构的分层与装配关系，锥面配合面做高亮金属质感处理，突出配合面的高精度加工属性。设计过程中重点考量了夹头的夹持行程与夹持力的匹配关系，开槽的长度与宽度经过参数化调整，保证在弹性变形范围内既具备足够的夹持力，又不会因变形量过大导致夹头断裂失效；各过渡位置均设计有圆角结构，避免应力集中，提升夹头的疲劳使用寿命。整体模型结构完整，各特征参数符合实际机加工夹头的设计规范，可直接用于机床工装设计参考、夹持机构运动仿真演示，也可作为机械加工教学的典型夹具案例使用，清晰展现弹性夹头的工作原理与结构细节。
