宝马E38车门锁销校准专用工装结构

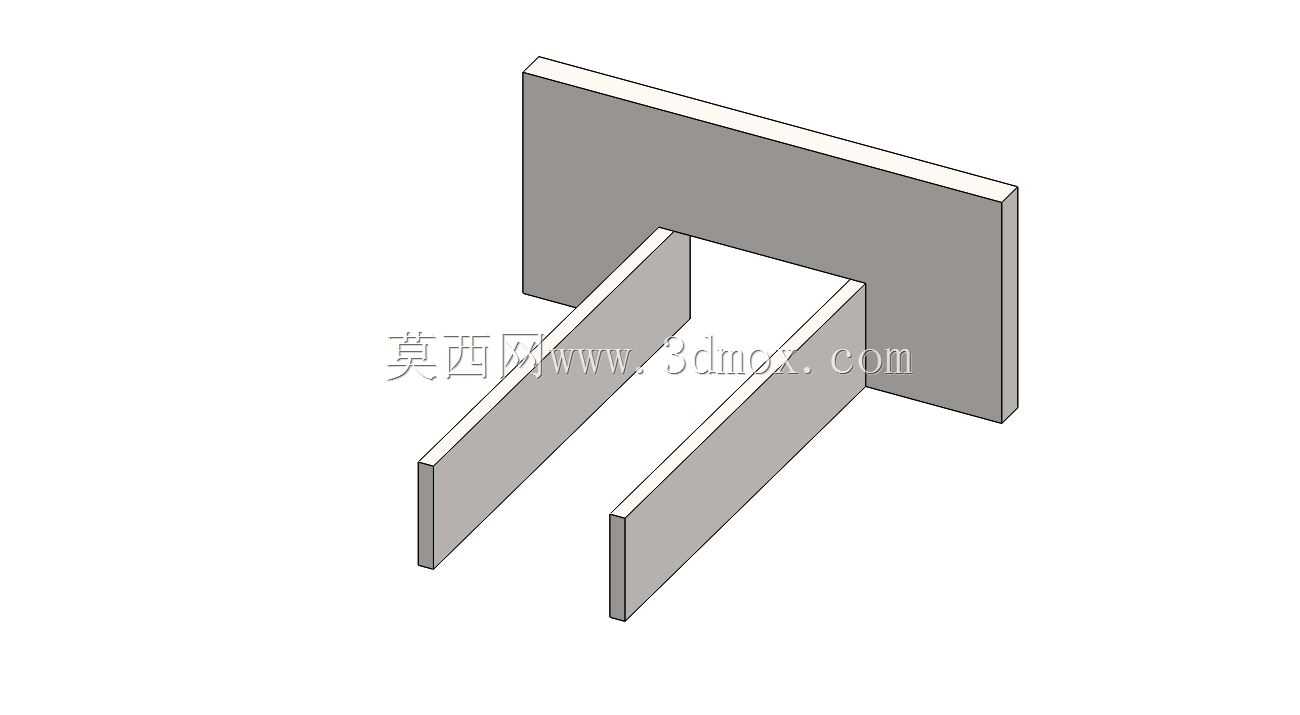

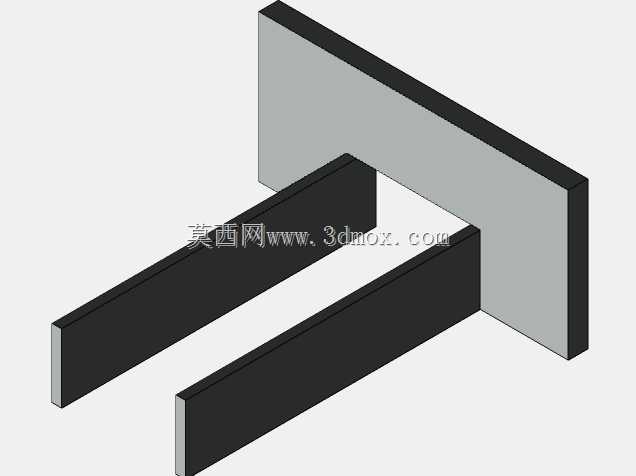

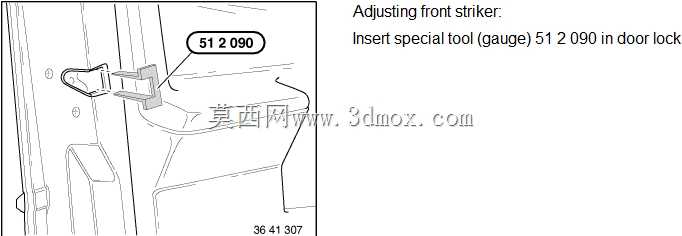

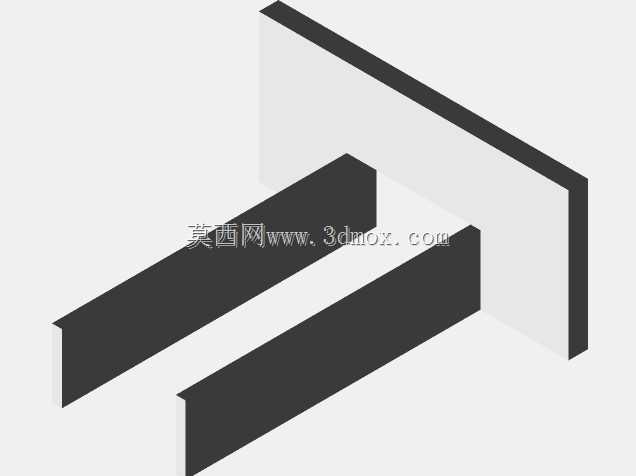

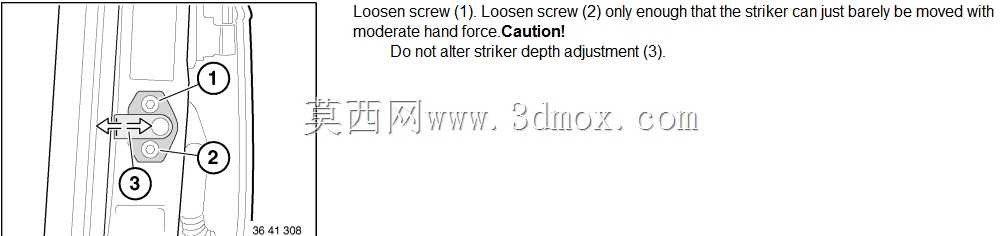

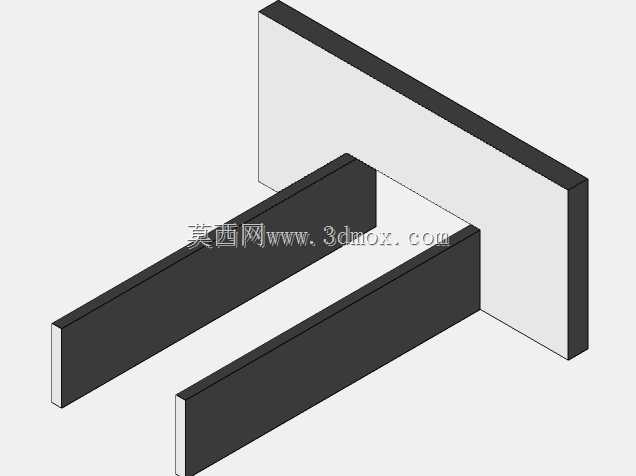

在豪华车型车门锁系维保作业中，锁销位置偏差是引发车门闭合异响、锁止卡滞、密封间隙不均的核心诱因，这款校准工装正是针对宝马E38车型前门锁系调校场景开发的专用作业辅具，完全适配该车型锁体的安装空间与操作逻辑。从结构设计来看，工装采用L型基准定位面加双平行插脚的构型，后侧垂直基准板在作业时紧密贴合车门锁体安装位的侧围钣金基准面，为整个调校过程提供稳定的定位基准，避免调校过程中基准偏移导致的参数误差；前端双平行插脚的间距、厚度完全匹配锁体上的锁销高度调节槽与倾斜度调节位的尺寸公差，插脚插入锁体调节位后，可直接将锁销的空间位置约束在标准范围内，无需作业人员反复靠经验比对间隙。实际作业时，先将工装插脚插入对应门锁的调节工位，先松开锁体上的第一处紧固螺钉，再调整第二处紧固螺钉的预紧力，保证锁扣在适度外力作用下不会出现非预期位移，这里需要特别注意，作业过程中不能误碰锁扣深度调节结构，否则会改变锁体的啮合深度，反而引发新的锁止故障；之后拉起到位车门把手，完全闭合车门，此时工装会自动将锁销的高度、倾斜度约束到设计标准值，打开车门后按顺序紧固两处锁体螺钉即可完成调校，整个过程无需反复开关车门比对间隙，能大幅降低资深技工的调校耗时，也能让新手技工快速达到原厂调校精度。从安装边界来看，工装的垂直基准板厚度控制在5mm以内，插脚长度适配车门锁体与侧围钣金之间的操作间隙，作业时不会与车门内饰板安装位、玻璃升降导轨等周边部件发生干涉，插脚边缘做了R0.5的倒角处理，插入过程中不会刮伤锁体表面的防腐涂层，也不会卡滞在调节槽内。这款工装的设计完全贴合宝马E38车型锁系的结构特性，解决了传统调校过程中依赖技工经验、参数一致性差、调校后易出现格栅噪的问题，调校完成后的锁体与锁扣啮合间隙均匀，车门闭合力度符合原厂设计要求，能彻底消除锁销位置偏差带来的异响问题，在德系老款豪华车的维保作业、车门事故修复后的锁系复位场景中，能有效提升作业效率与调校合格率，避免反复调校带来的工时浪费。
