克尔维特C4车型油门踏板安装固定支架

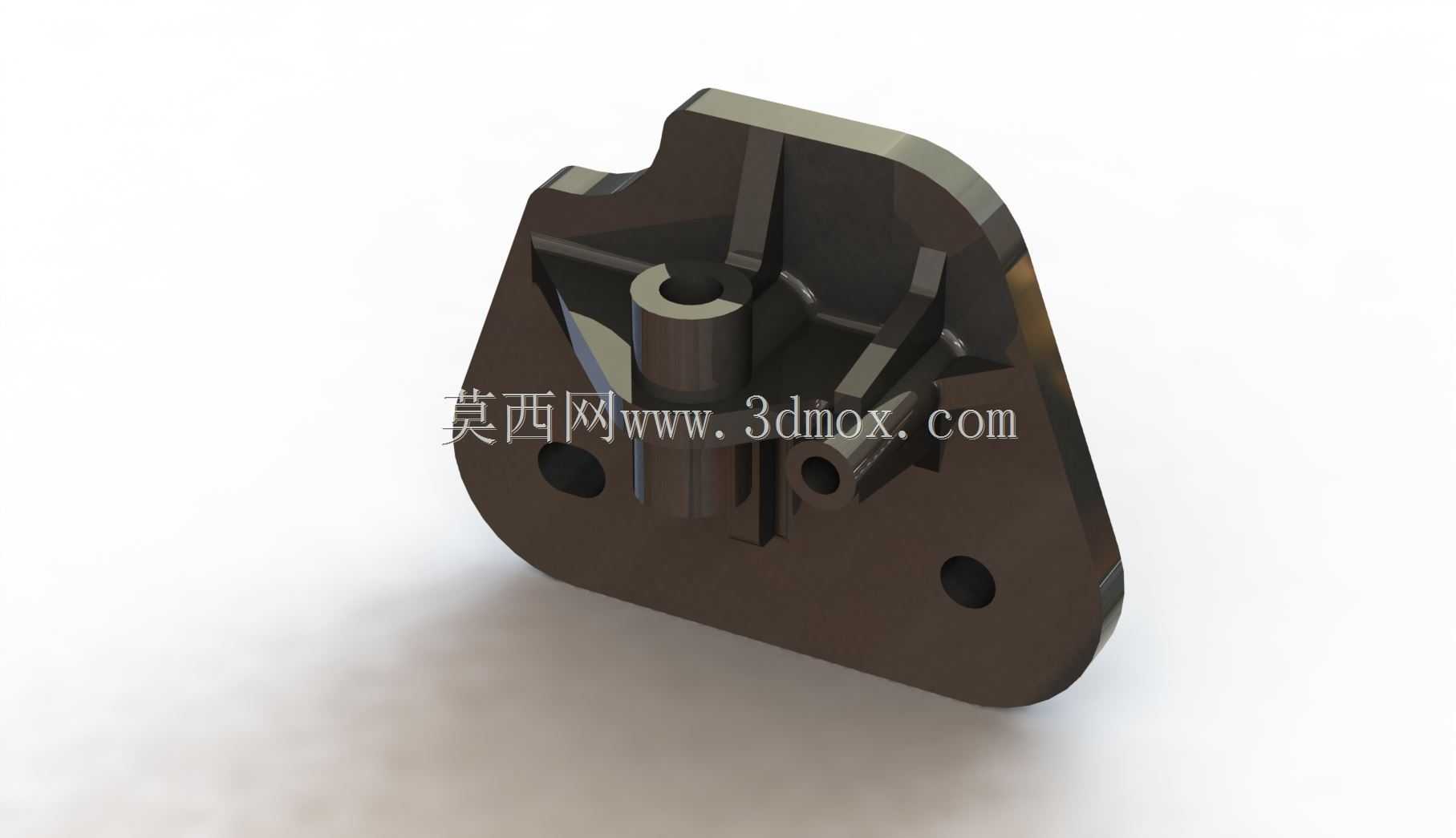

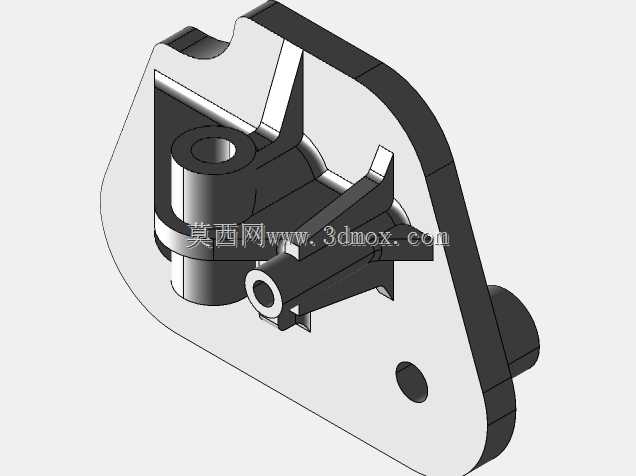

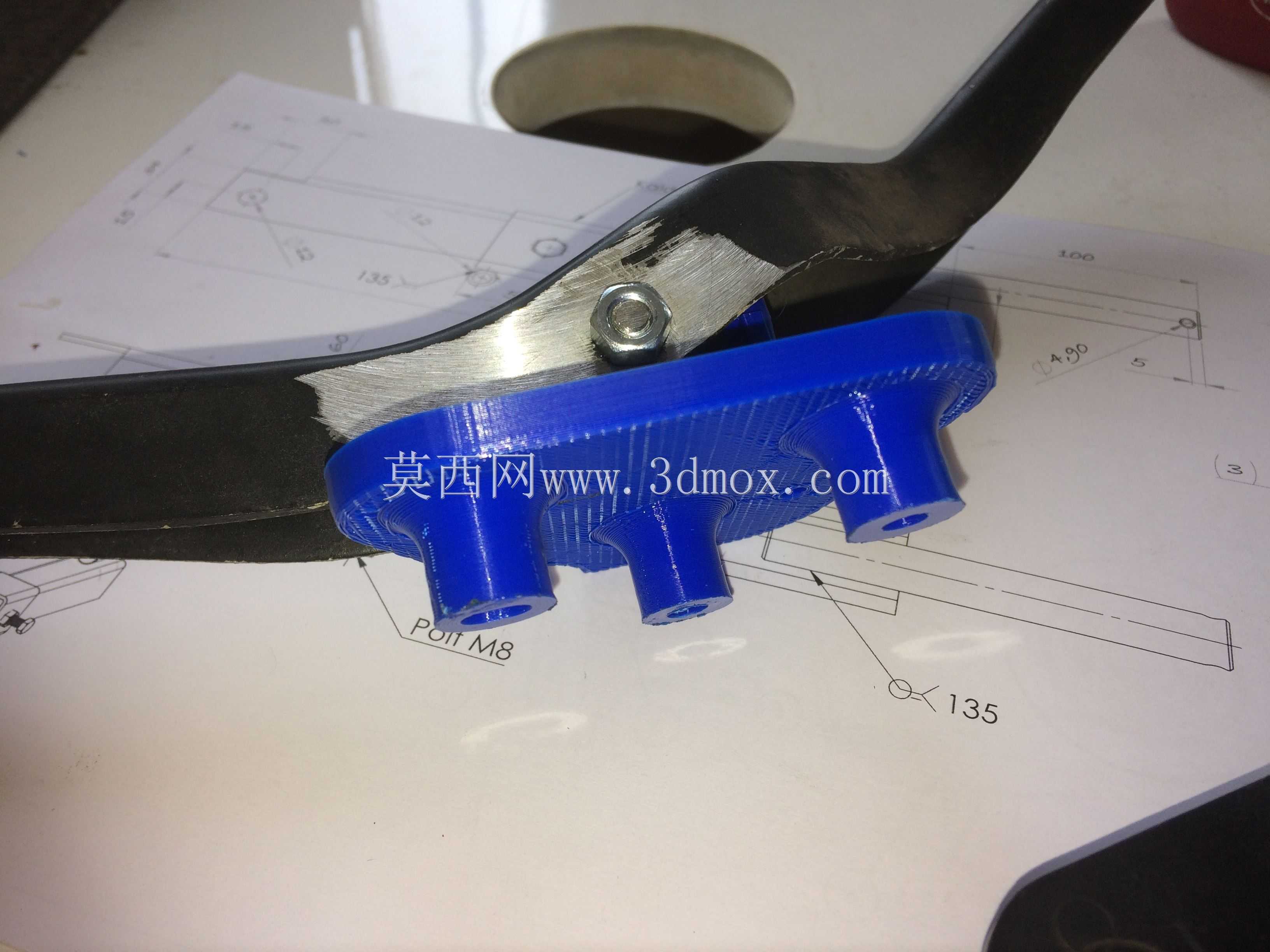

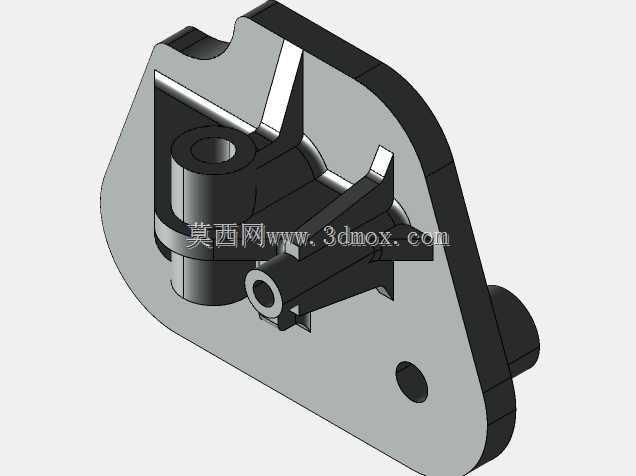

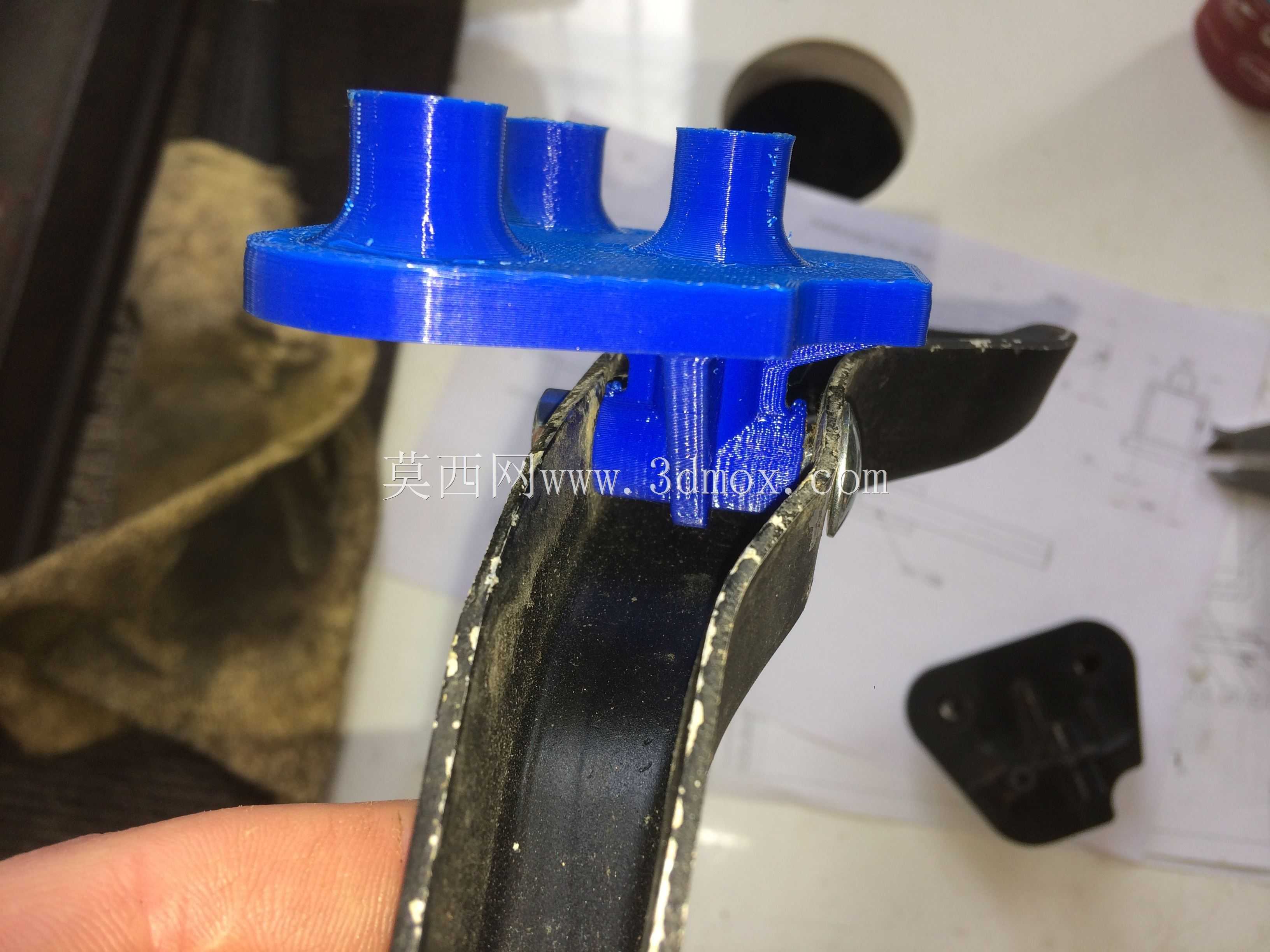

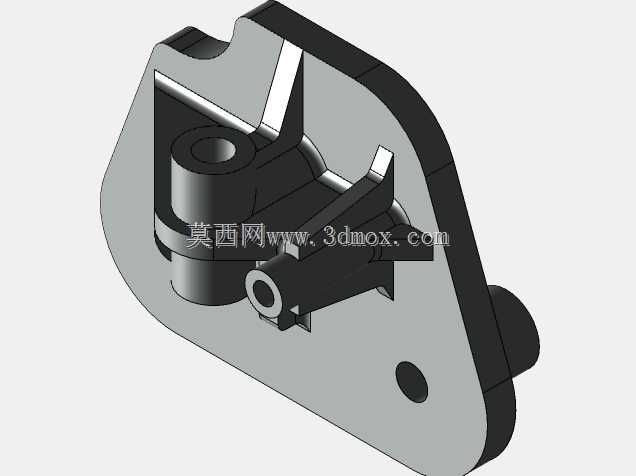

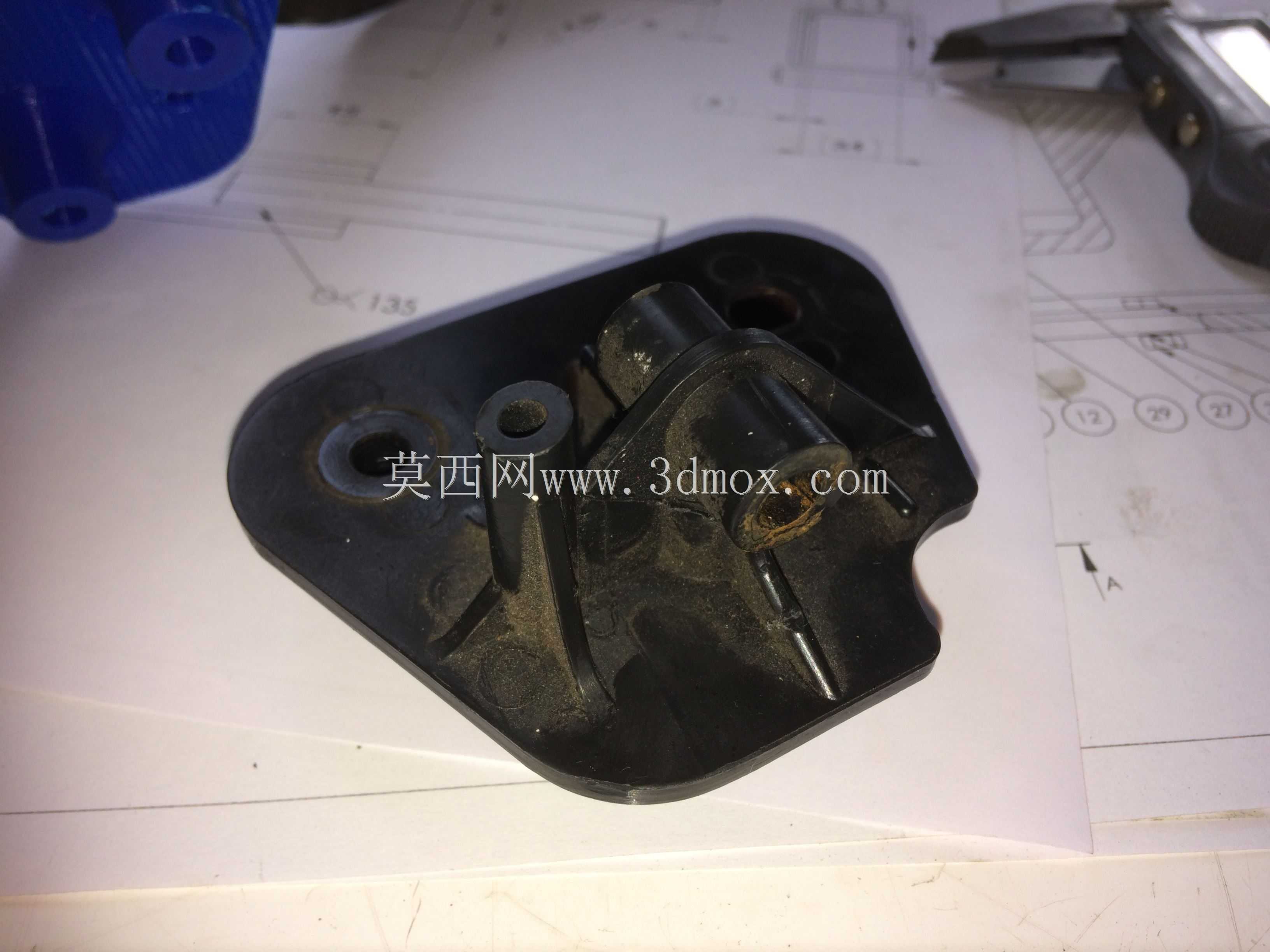

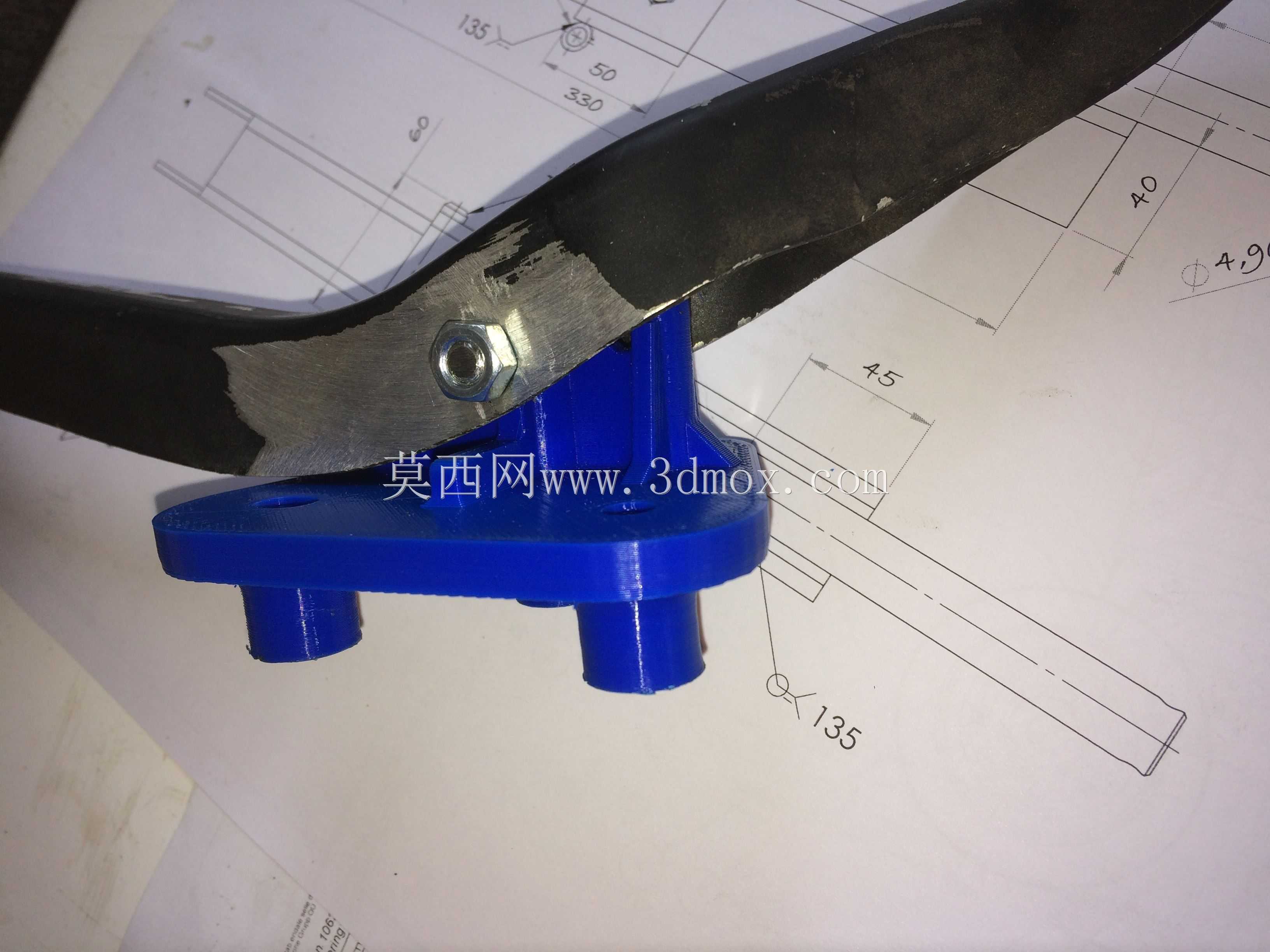

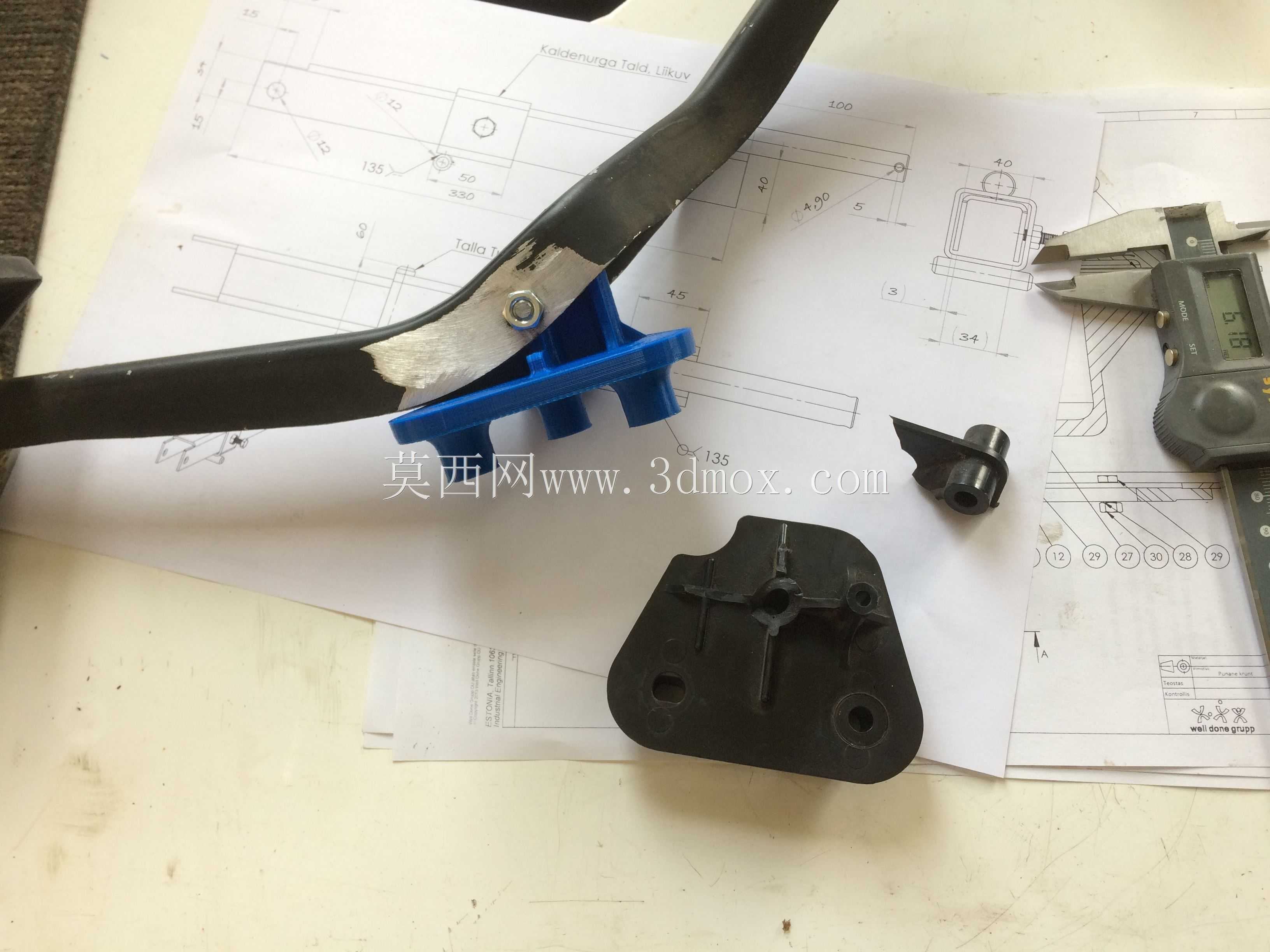

在乘用车辆的驾驶操控系统中，油门踏板安装支架是衔接踏板总成与车身防火墙的核心承载构件，直接决定踏板操作的反馈手感与长期使用的结构可靠性，尤其在大马力性能车型上，该部件的结构强度、安装精度会直接影响驾驶操作的线性度与极限工况下的操控安全性。这款适配克尔维特C4的油门踏板安装支架，最初的设计需求来自维修场景下的损坏件替换，原金属支架因长期受交变踩踏载荷出现疲劳开裂，重新设计时并未完全照搬原厂金属件的薄壁结构，而是针对快速制造与小批量替换的使用场景做了结构优化。从结构设计逻辑来看，支架主体采用不规则三角承载构型，依托三个分布在边角的安装孔实现与车身安装面的刚性固定，安装孔位的同轴度、孔距公差严格匹配原厂车身的安装边界，无需额外打孔或修改车身结构即可完成原位替换，安装面的贴合度做了平面度管控，避免安装后出现应力集中导致的部件断裂。支架中部设置的阶梯式凸台结构，用于承接油门踏板的旋转销轴，凸台的内孔尺寸与销轴的配合间隙控制在合理的转动副公差范围内，既保证踏板转动无卡滞，又避免间隙过大导致的踏板虚位。周边的加强筋布局并非均匀排布，而是根据踩踏力的传递路径做了针对性布置，在力流集中的销轴承载区与安装孔连接区之间设置加厚的筋条，非主要承载区则适当做了减薄处理，在保证整体结构强度的前提下控制部件自重。考虑到小批量替换的制造便利性，该结构适配多种制造工艺，若采用增材制造方式生产，可选择PLA等材料做临时应急替换，打印时设置0.3mm喷嘴直径、0.2mm层厚、80%填充率即可满足短期使用的强度要求；若需长期使用，可选择SLS工艺打印尼龙材料，或采用金属加工方式制作钢制件，均能匹配该结构的尺寸精度要求。支架的外形轮廓完全避让周边的线束、内饰板等周边部件，安装后不会与相邻构件产生运动干涉，踏板的初始安装角度、行程限位位置均与原厂部件保持一致，替换后不会改变油门踏板的操作脚感与行程特性，能够完全恢复车辆的油门操控性能。
