3D打印温控用玻璃封装热敏电阻结构

　　做3D打印机温控系统选型时，最先要敲定的就是测温元件的适配性，这款玻璃封装的热敏电阻，核心适配场景就是熔融沉积型3D打印机的热端、热床温度采集环节，也可拓展到小型恒温加热台、桌面级热加工设备的温度反馈回路中。从实际使用角度看，这类热敏电阻的核心作用是实时采集加热区域的温度数值，将温度变化转化为对应电阻值信号传输给控制板，为温控算法提供精准的输入参数，避免加热温度偏离耗材熔融区间导致的堵头、成型件翘曲、材料碳化等常见问题。

　　从功能特性上看，玻璃封装结构的优势在于能隔绝打印过程中可能接触的热熔耗材挥发物、少量溢料以及环境中的潮气，相比裸芯片热敏电阻，抗污染能力更强，长期在200-300摄氏度的工作区间内运行时，参数漂移量更小，测温稳定性更有保障。两端引出的镀锡铜引线采用平行出线设计，线芯直径适配常规的接线端子压接需求，不需要额外做线径转换处理，布线时可以顺着热端散热片的走线槽排布，避免和运动部件产生干涉。

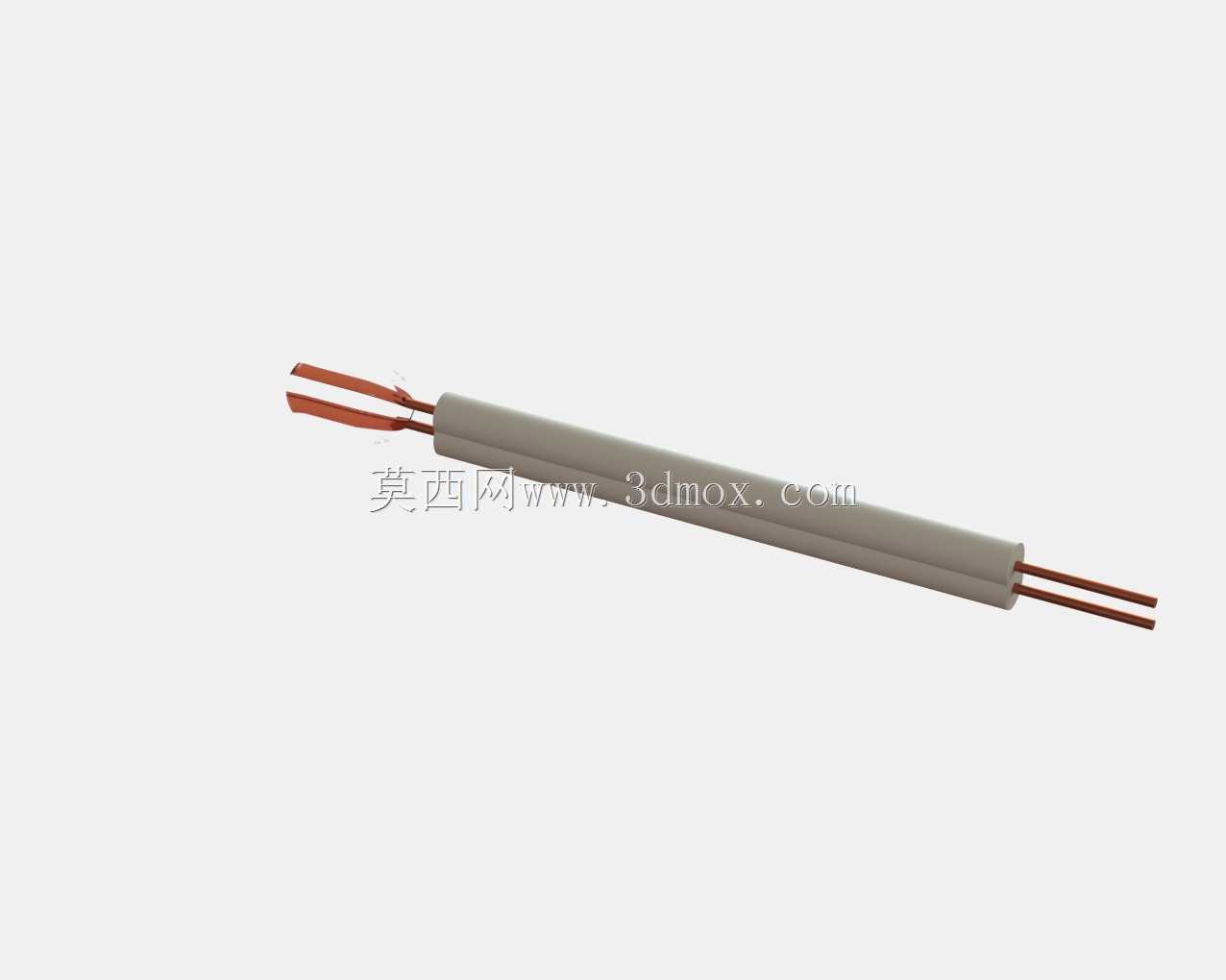

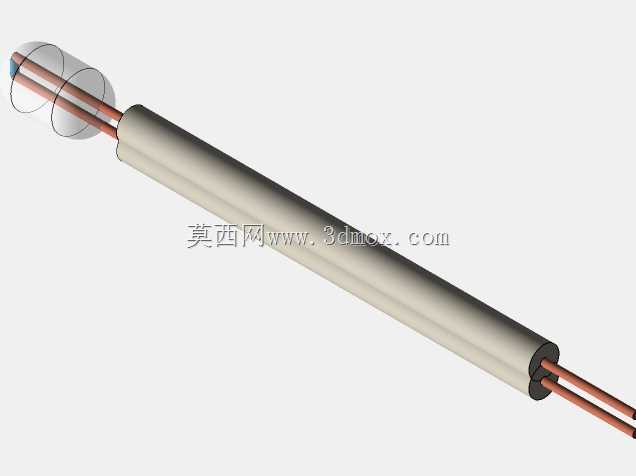

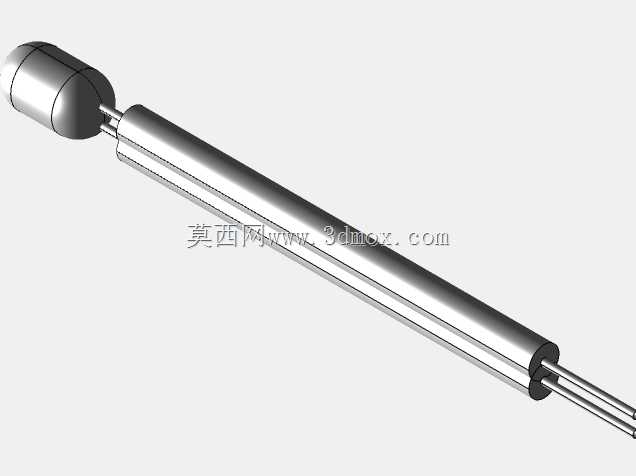

　　设计这款元件的三维结构时，首先要匹配实际量产元件的外形边界：主体玻璃封装段为圆柱形态，直径控制在3mm左右，整体封装长度控制在20mm区间，两端引线伸出长度各留15mm的冗余量，方便安装时根据实际走线长度裁剪。建模时需要注意玻璃封装段和引线的衔接位置做圆角过渡，还原实际生产中玻璃熔封的衔接形态，避免出现尖锐直角不符合真实工艺特征。安装边界上，这款热敏电阻通常采用插入式安装，适配热端加热块上直径3.1-3.2mm的测温孔，安装时配合高温导热硅脂填充间隙，保证热传导效率，建模时要预留出安装时的公差间隙，不能将元件直径和安装孔直径设为完全一致，否则虚拟装配时会出现干涉报错。

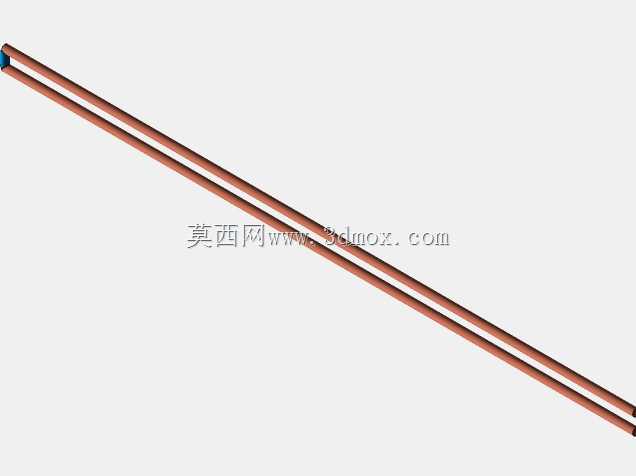

　　在结构细节处理上，引线部分要还原多股铜芯绞合后镀锡的形态，不要做成单根实心圆柱，更贴近实际物料的物理特征，玻璃外壳的表面质感设置为半透明磨砂质感，和实际玻璃封装的哑光外观匹配。做整机装配仿真时，要注意引线的弯曲半径不能小于5mm，避免模拟布线时出现引线过度弯折导致的断裂风险，同时要确认元件安装后，玻璃封装段完全没入加热块的测温孔内，不能有外露段，否则会因为环境散热导致测温数值偏低，影响温控精度。
