双绕组降压型二级变压器结构设计

在低压小功率供电场景中，这类二级降压变压器是民用小电器、教学实验台、小型电子设备供电回路里的核心电压转换部件，常见于台灯供电、学生电子制作实验装置、小型仪表供电模块这类需要将市电降至安全低压的场景，承担着把较高交流输入电压逐级降至目标工作电压的作用，同时能实现输入输出侧的电气隔离，降低低压侧回路的触电风险。

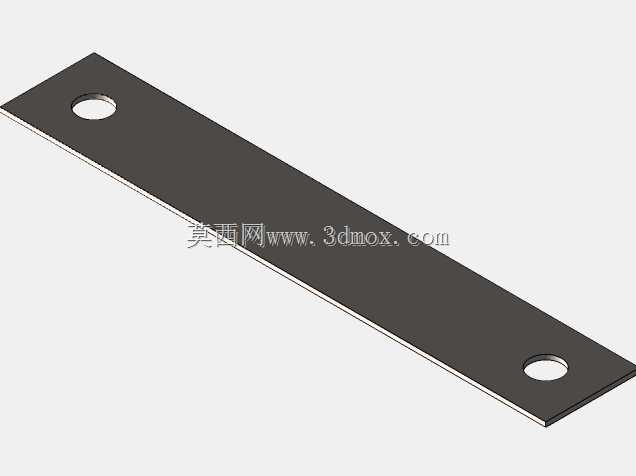

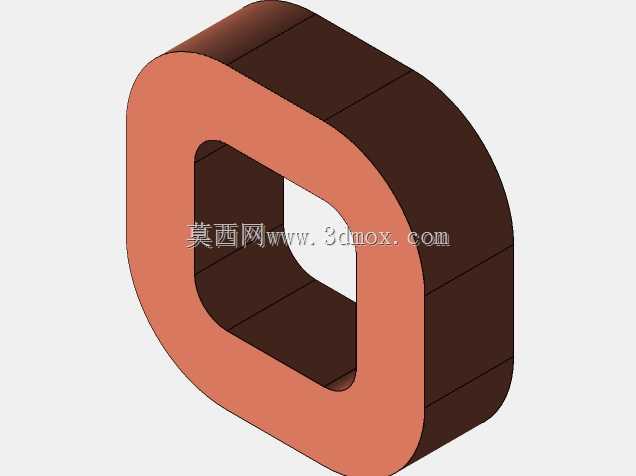

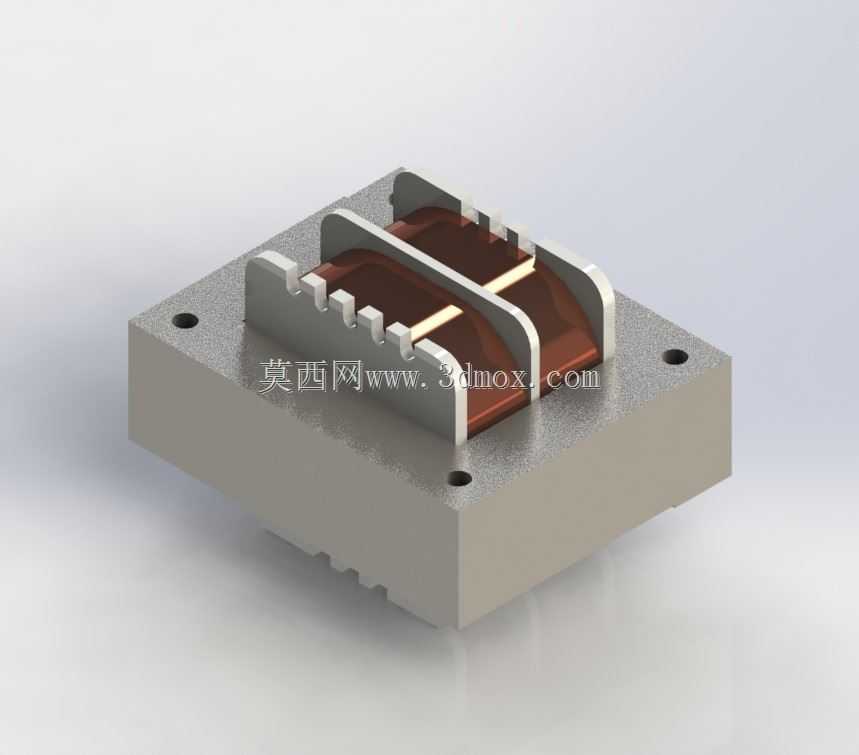

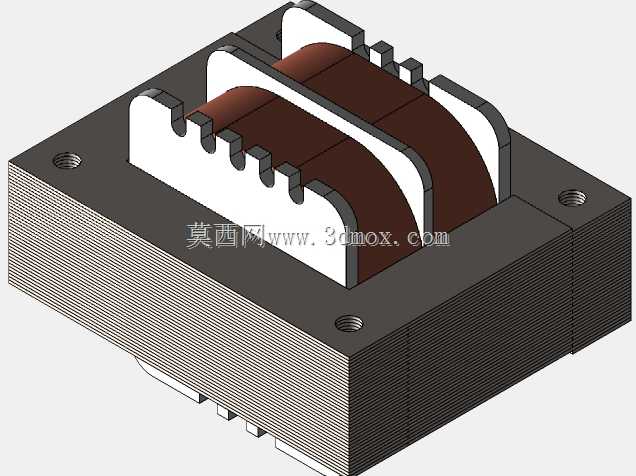

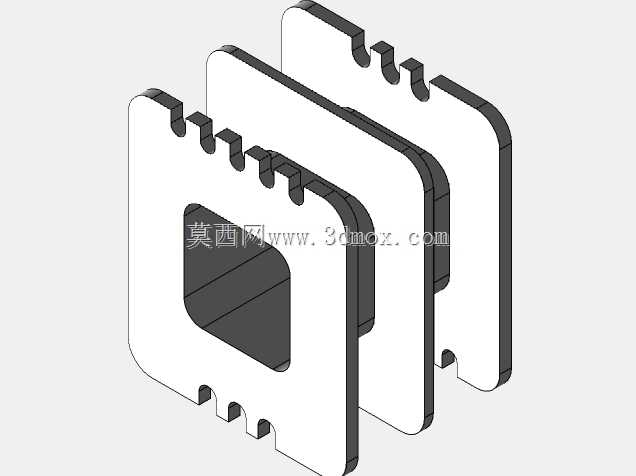

从结构设计来看，这款变压器采用叠片式方形铁芯基座，基座四角预留了贯通安装孔，安装时可通过M3规格螺丝直接固定在设备内部的绝缘安装板上，安装孔位的中心距经过适配常规小功率电器的内部安装空间设计，基座底部预留了引脚出线的避让槽，不会在安装时挤压绕组引出的漆包线，避免绝缘层破损引发短路故障。绕组部分采用双槽骨架分隔设计，初级与次级绕组分别绕制在两个独立的槽位内，中间通过骨架的绝缘隔板实现电气隔离，相比单槽绕制的结构，能大幅降低初次级绕组间的分布电容，提升电压转换过程中的抗干扰能力，绕组外侧设置的金属压片一方面可以压紧绕组骨架，避免设备运输或工作振动时骨架出现移位，另一方面也能起到一定的电磁屏蔽作用，减少绕组工作时向外辐射的电磁干扰。

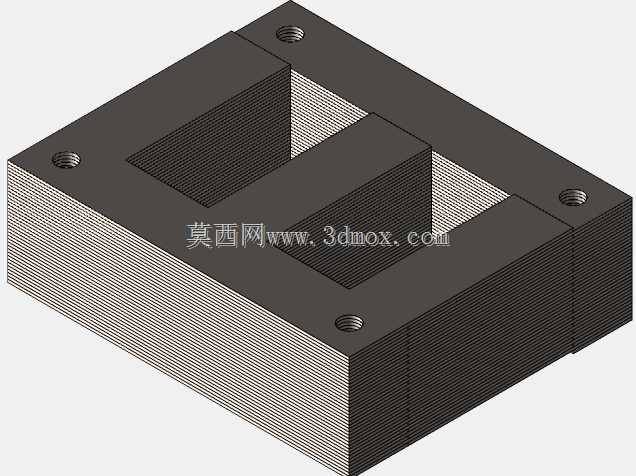

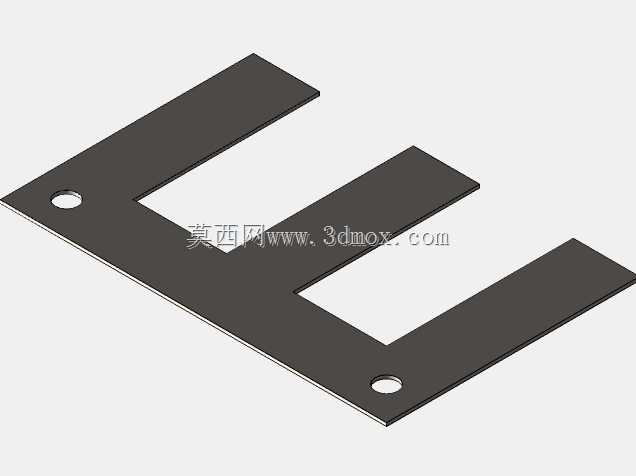

设计过程中需要重点考量绕组匝数比与实际输出电压的匹配关系，不能仅按照理想变压器的匝数比公式直接计算，必须将铁芯的磁滞损耗、涡流损耗，以及绕组铜线的铜损纳入核算范围，否则实际带载时的输出电压会低于设计目标值。骨架的绕线槽深度需要匹配对应线径漆包线的绕制层数，槽口处的绝缘挡边高度要高于绕组绕制完成后的最高面，避免绕线过程中漆包线滑出槽位引发层间短路。铁芯叠片采用交错叠装的方式，能有效降低铁芯接缝处的磁阻，减少空载电流，提升变压器的转换效率。

在实际选型适配时，需要根据后端负载的额定工作电压、额定工作电流匹配对应的绕组线径与铁芯截面积，这款小功率二级变压器的铁芯截面积适配10W以内的负载场景，绕组引出端可根据安装需求选择直插焊针或者软线引出两种方式，适配不同设备内部的接线需求，基座的整体外形方正，占用安装空间小，适合在空间紧凑的小型电子设备内部布置，安装时需要在基座与安装板之间增加绝缘垫片，避免铁芯与设备金属外壳直接连通引发漏电风险。
