三相铁心式电力变压器结构设计

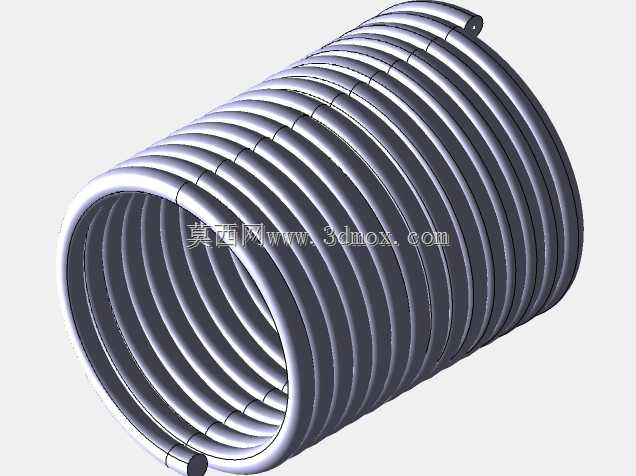

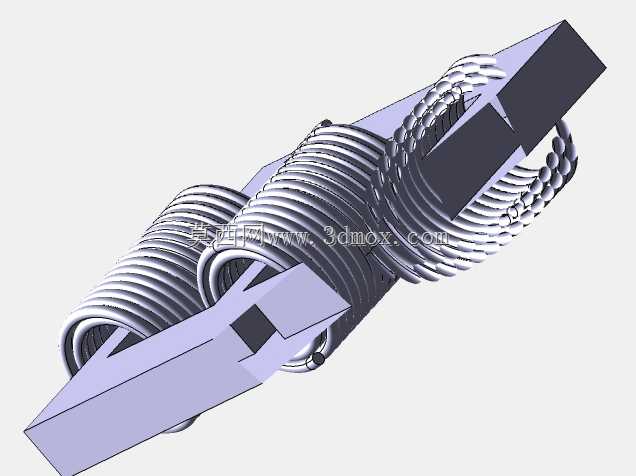

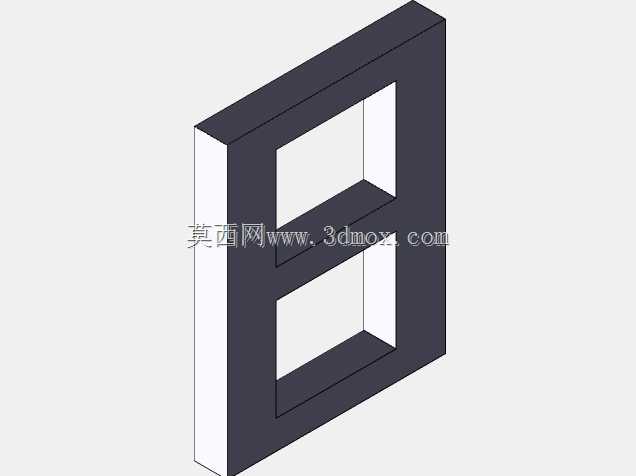

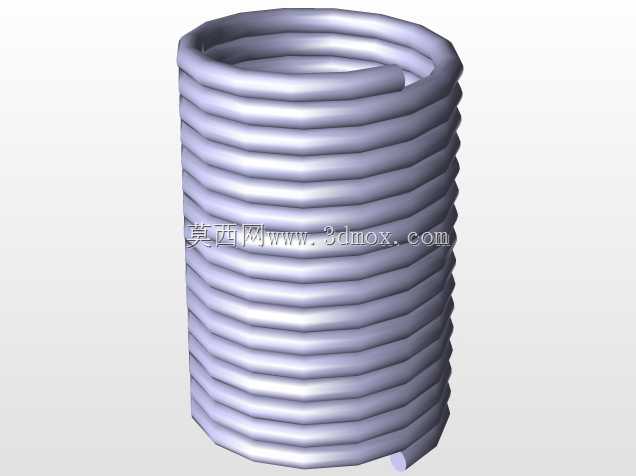

在输配电网络的各个电压层级中，这类三相铁心式电力设备承担着电压转换的核心作用，从发电厂的升压侧到用户端的降压配电环节，都需要依靠这类设备完成不同电压等级的电能匹配，保障长距离输电的损耗控制与终端用电的电压适配。不同于单相变压设备，三相共铁心的结构设计能够大幅缩减设备整体体积，减少硅钢片的用料占比，同时让三相磁路保持对称状态，降低空载运行时的电流损耗与励磁噪声。从结构设计逻辑来看，该模型完整还原了三柱式铁心的叠片排布方式，三个心柱上分别套装对应相别的高低压绕组，绕组采用层式绕制结构，高低压线圈同轴排布在同一心柱上，这种布局能够缩短绕组之间的磁路长度，减少漏磁带来的附加损耗，同时也能让绕组的受力结构更均匀，在短路电流冲击下具备更好的结构稳定性。设计过程中需要重点考量铁心的叠片接缝形式，采用斜接缝叠装方式能够有效降低接缝处的磁阻，减少空载电流与铁损，同时夹件的结构设计需要兼顾铁心的压紧固定与接地需求，避免铁心多点接地引发的局部过热问题。绕组部分的轴向与径向尺寸需要匹配心柱的直径与窗高参数，预留足够的绝缘距离与散热通道，高低压绕组之间设置绝缘筒结构，端部配置绝缘端圈与压钉结构，保障绕组在长期运行中的轴向压紧力，避免电动力作用下出现绕组位移变形。安装边界方面，这类铁心式变压器的整体重心集中在铁心与绕组的装配体中心，底部安装基座需要匹配整体重量设计承重结构，外接母线的连接位置需要对应绕组引出端的排布位置，预留足够的接线操作空间，同时设备外部需要预留散热组件的安装位置，匹配不同容量等级下的散热需求。在实际工程应用中，这类结构的变压器广泛应用于工业厂区配电、城市电网变压、新能源场站并网等场景，设计时需要结合安装场景的海拔、环境温度、污秽等级调整绝缘距离与外绝缘配置，同时兼顾运输过程中的尺寸边界，确保整体结构能够满足公路运输的限界要求，现场安装时无需进行大规模的拆解重组，减少现场装配的工作量与质量风险。
