拖挂式移动箱变站结构设计方案

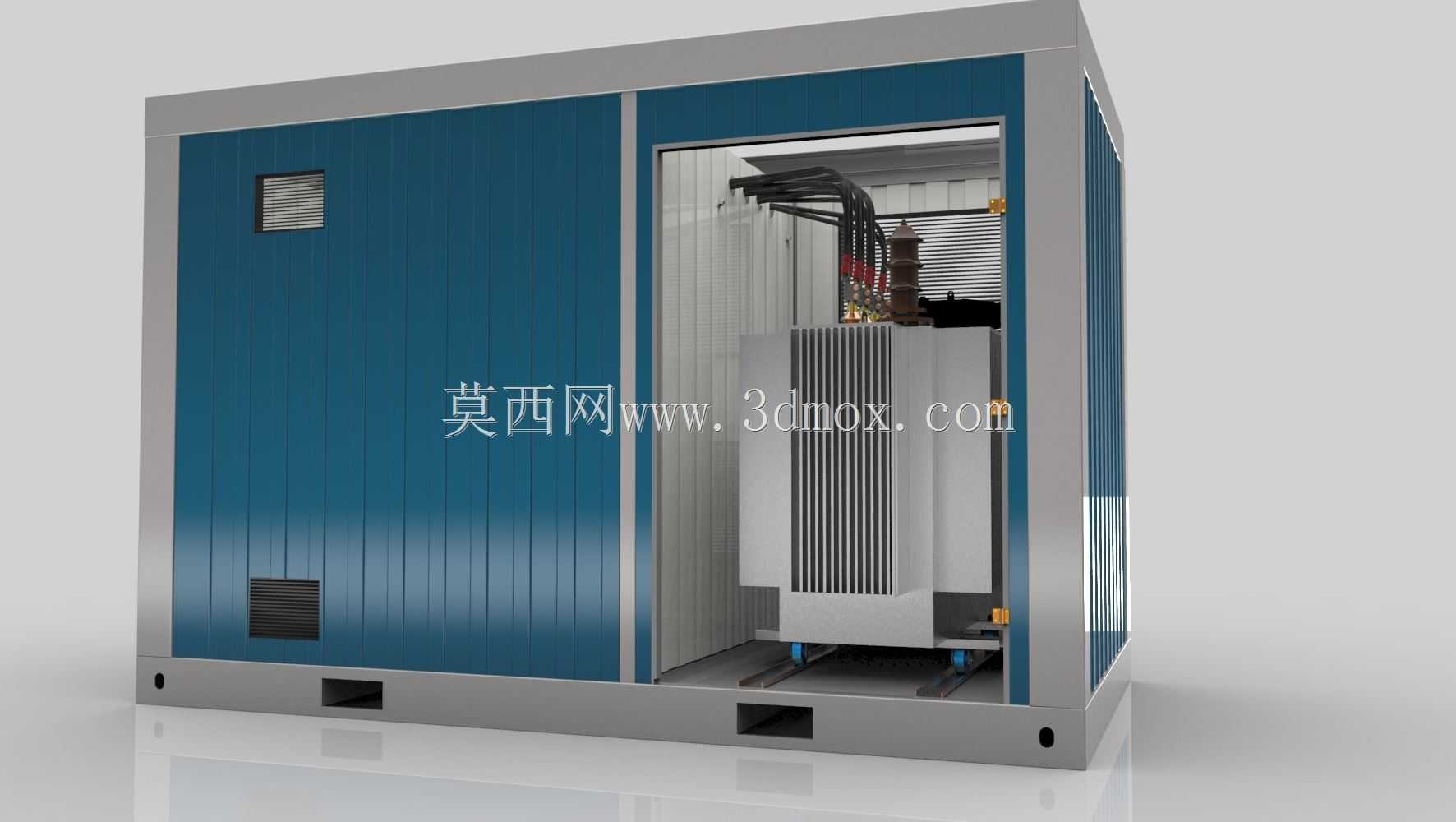

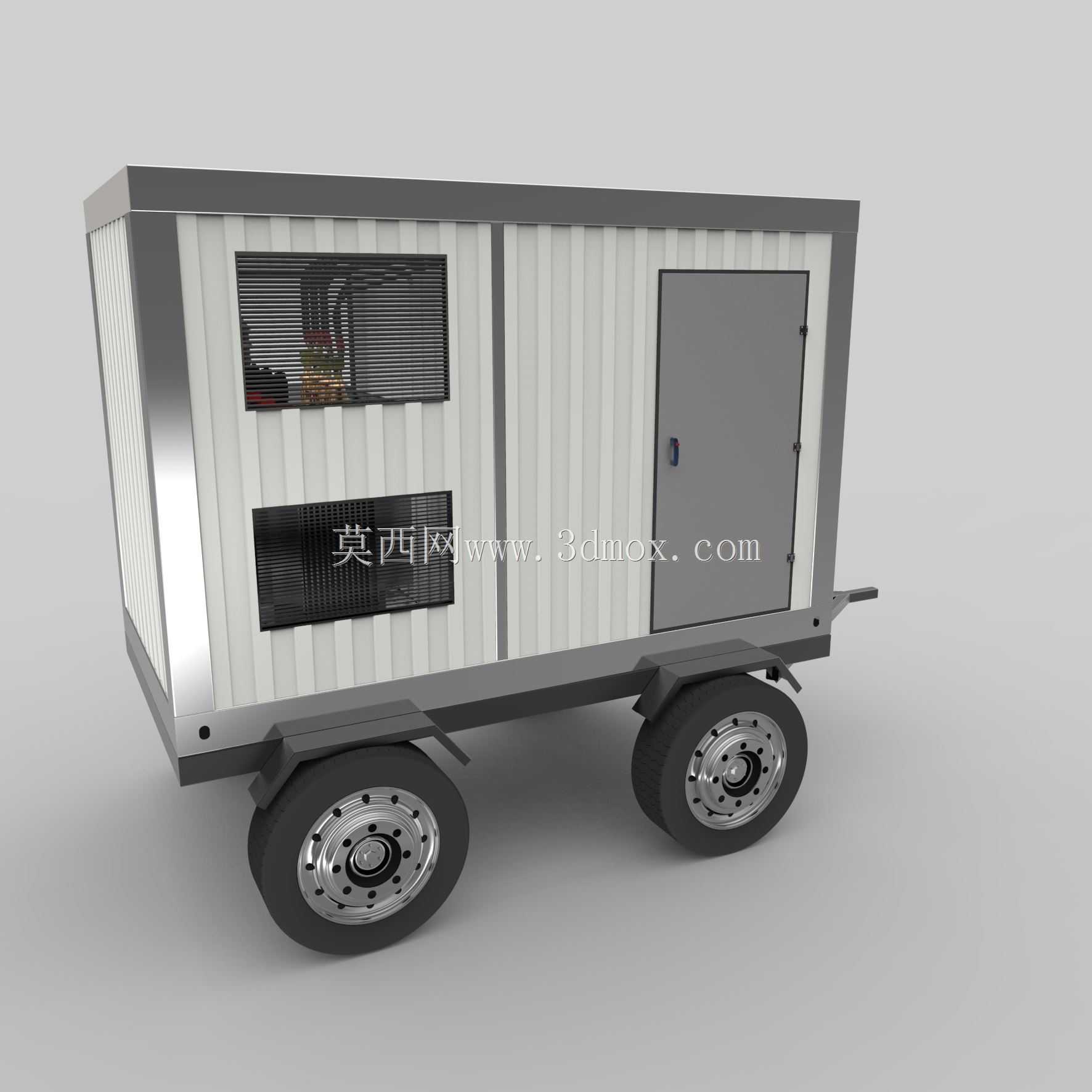

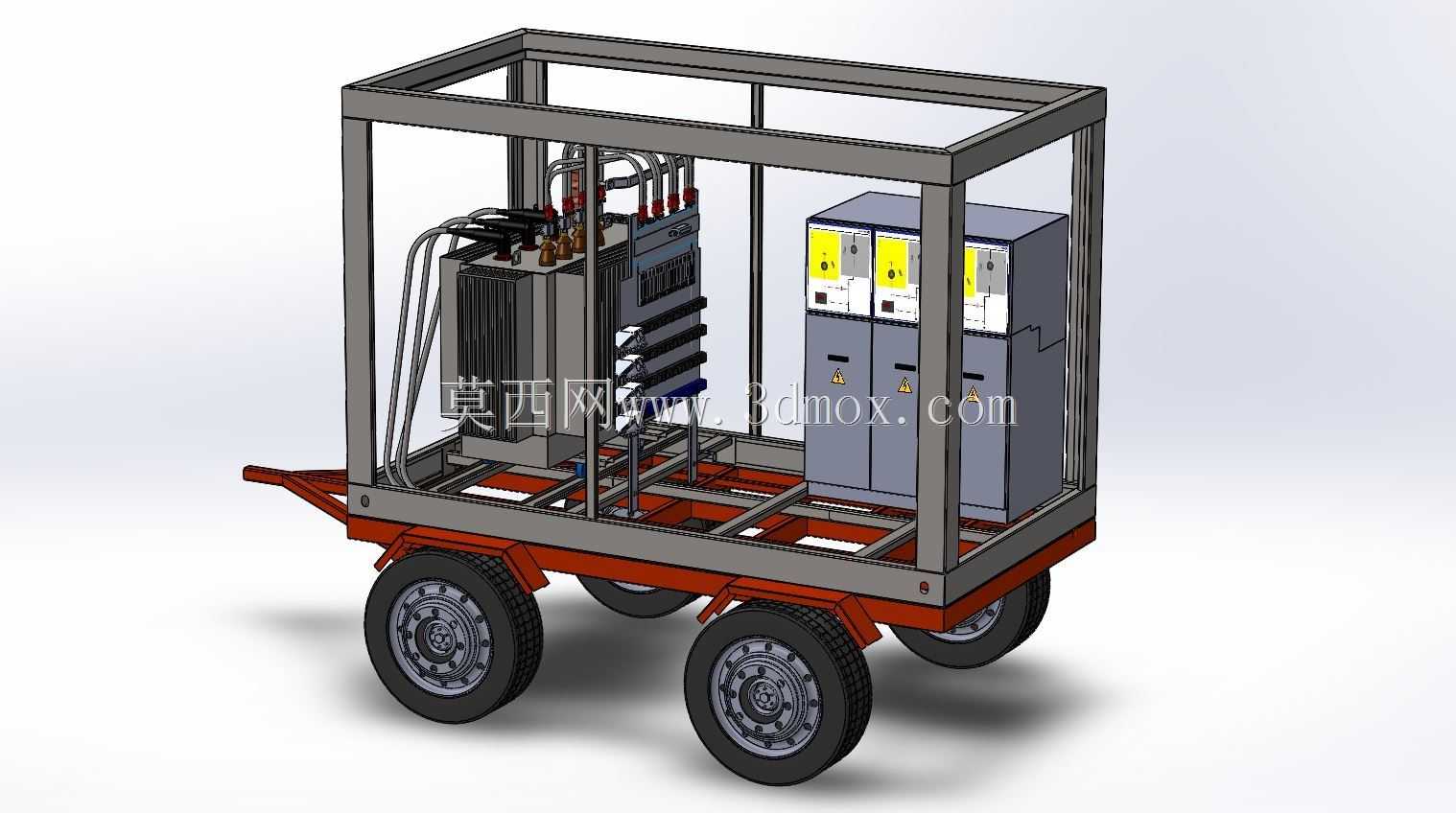

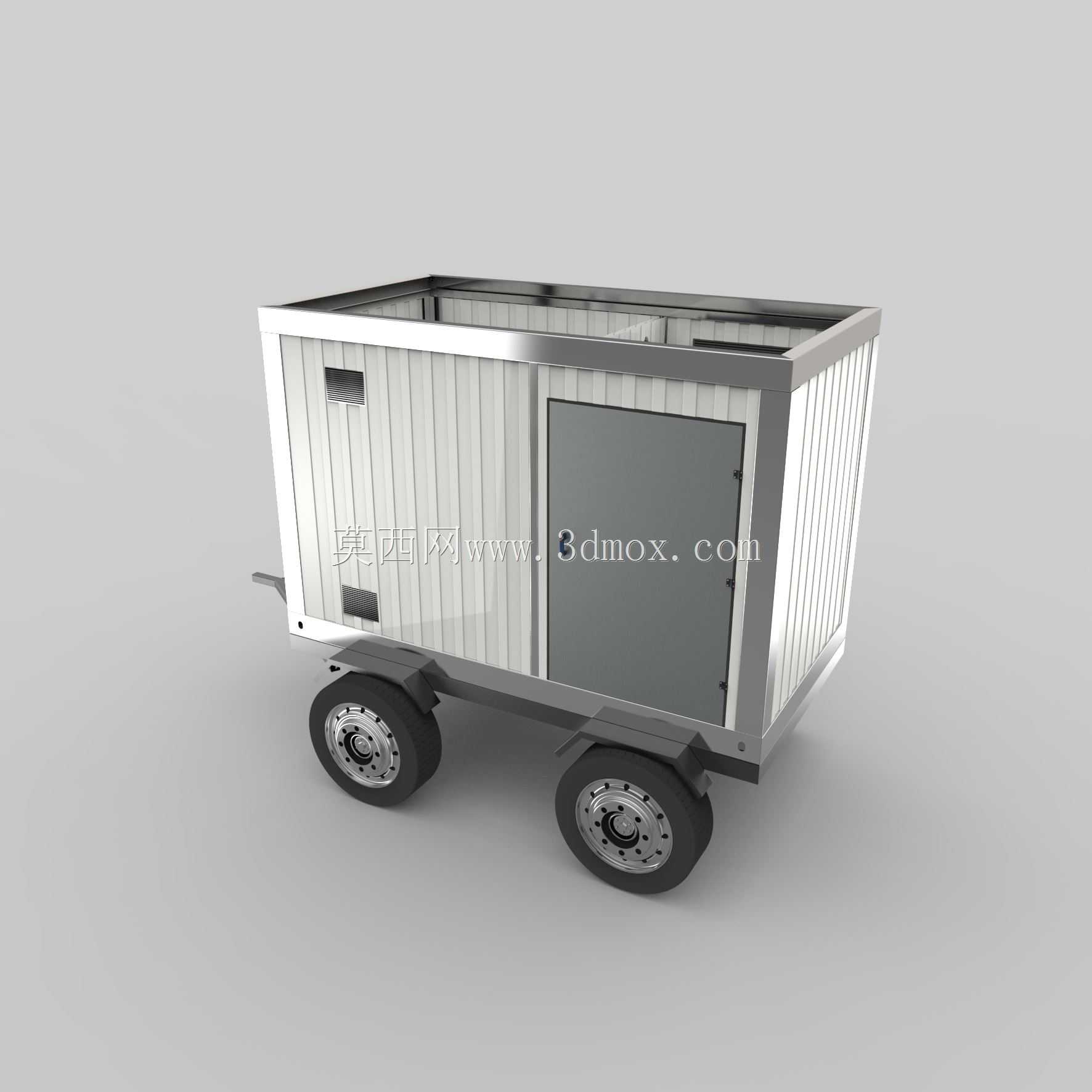

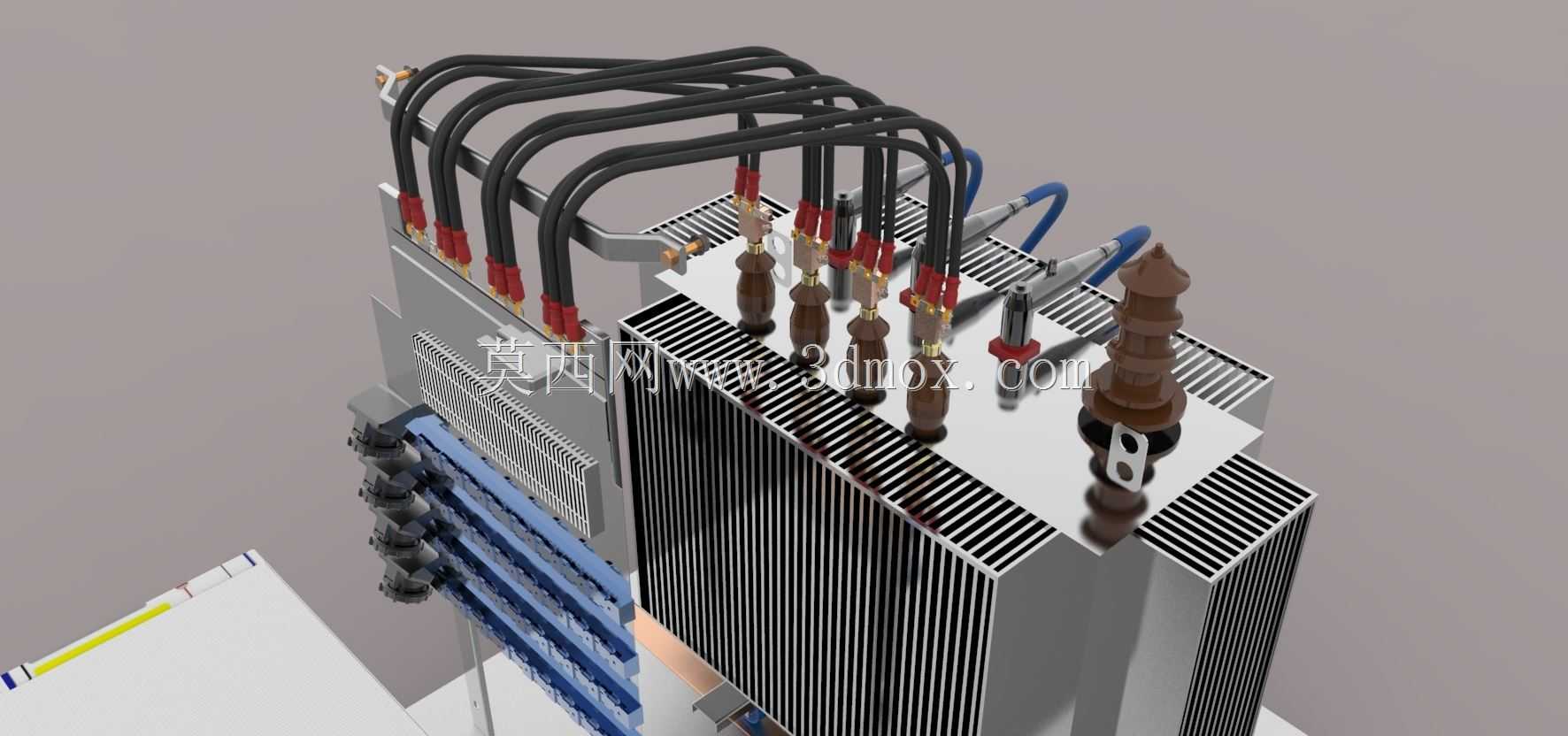

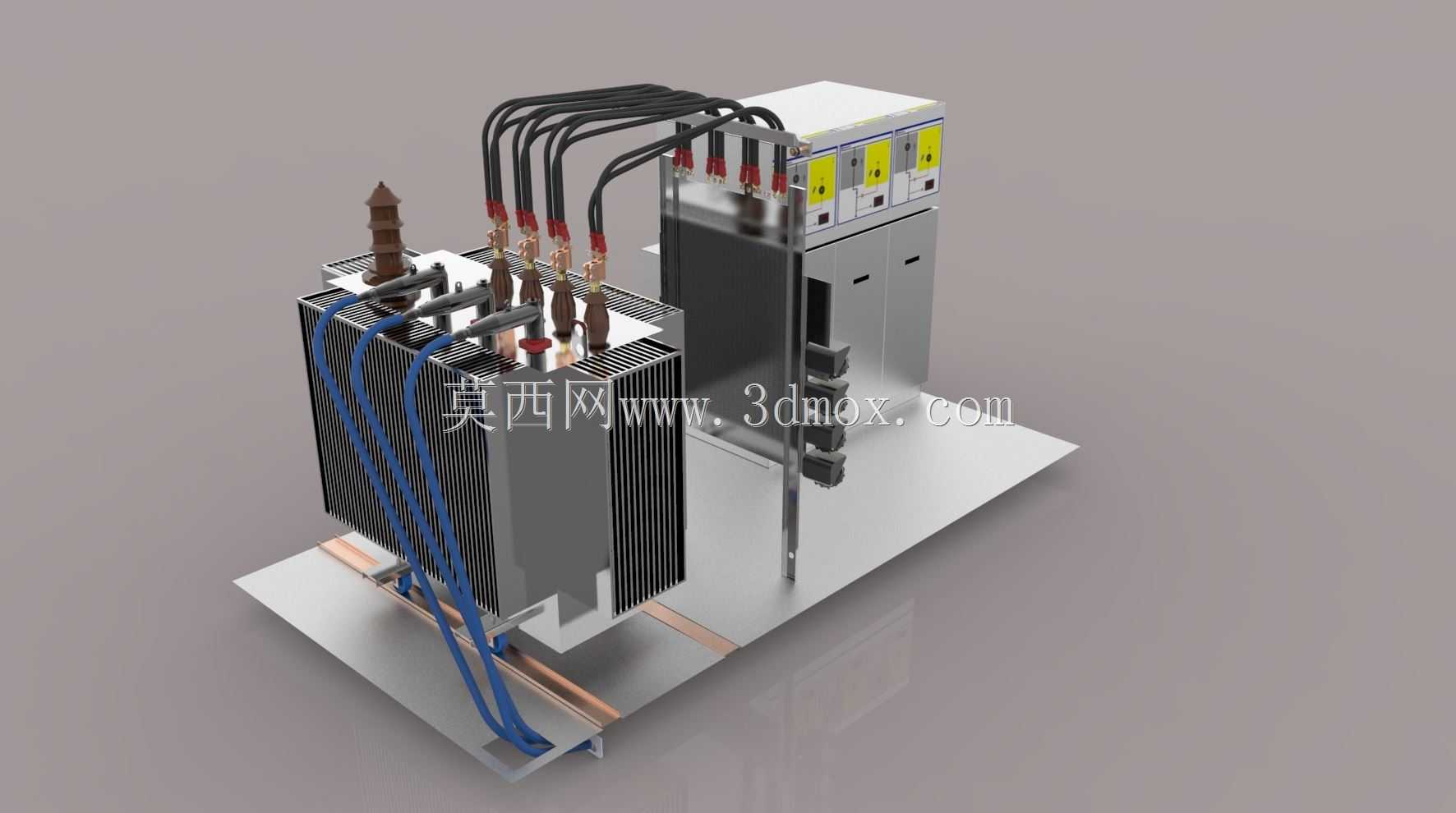

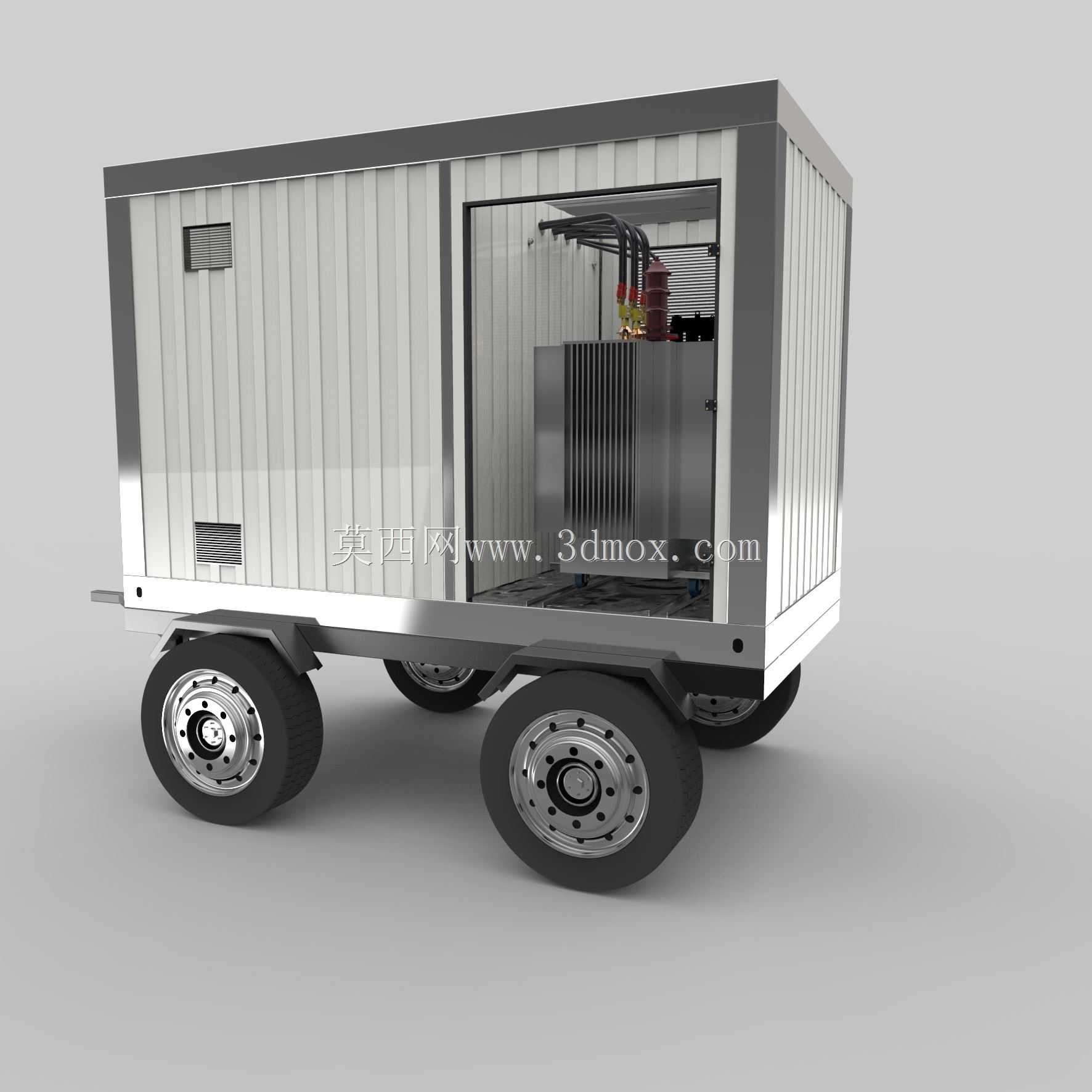

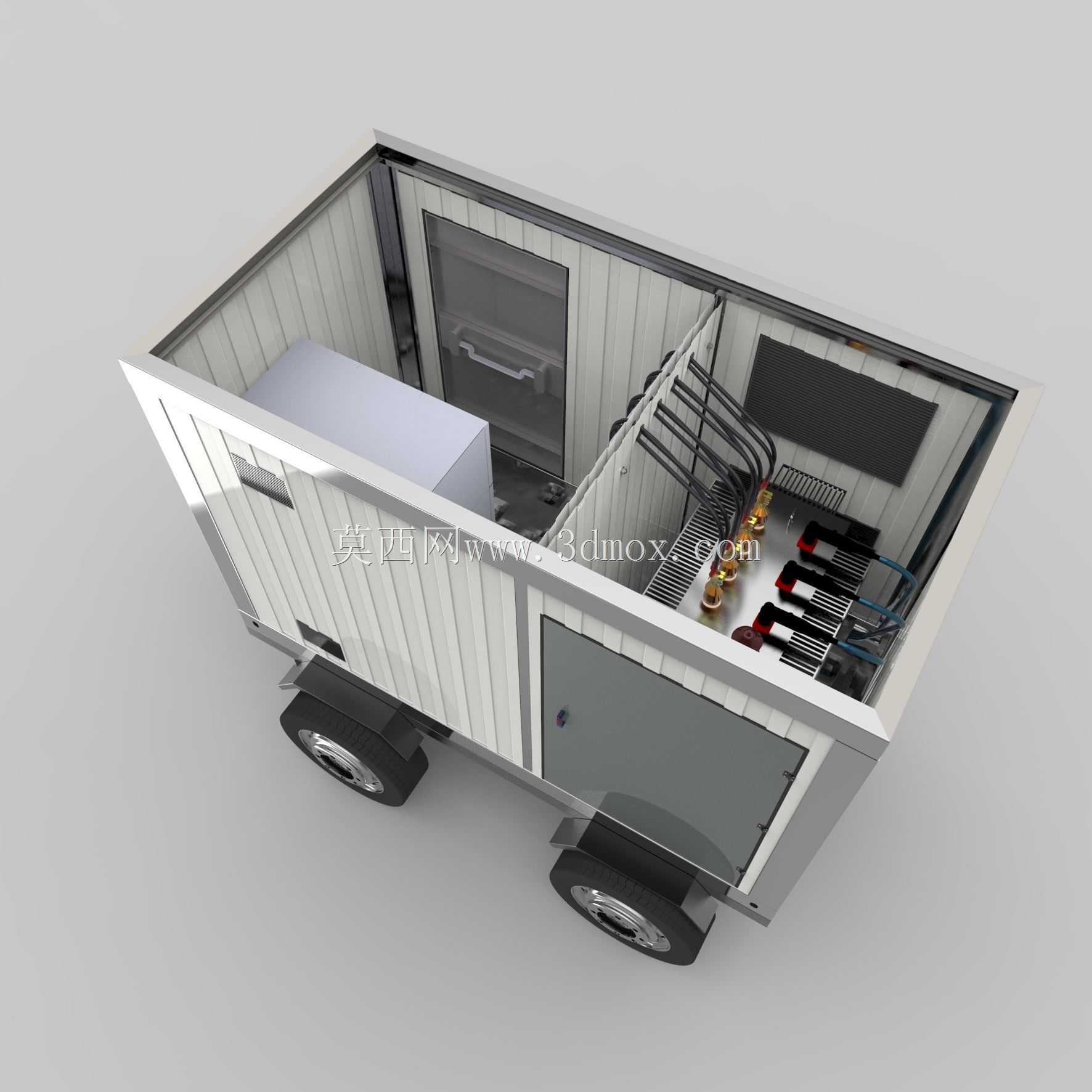

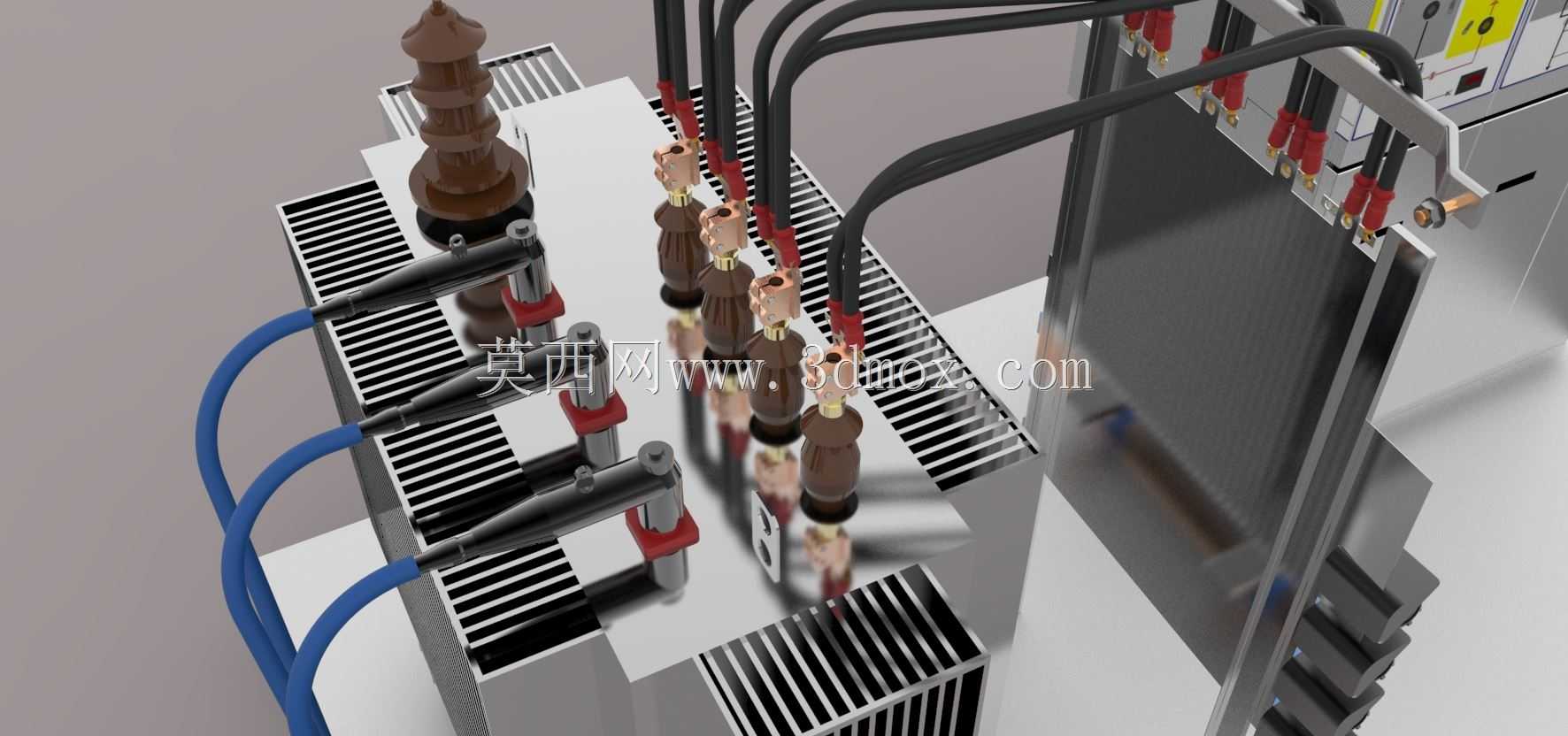

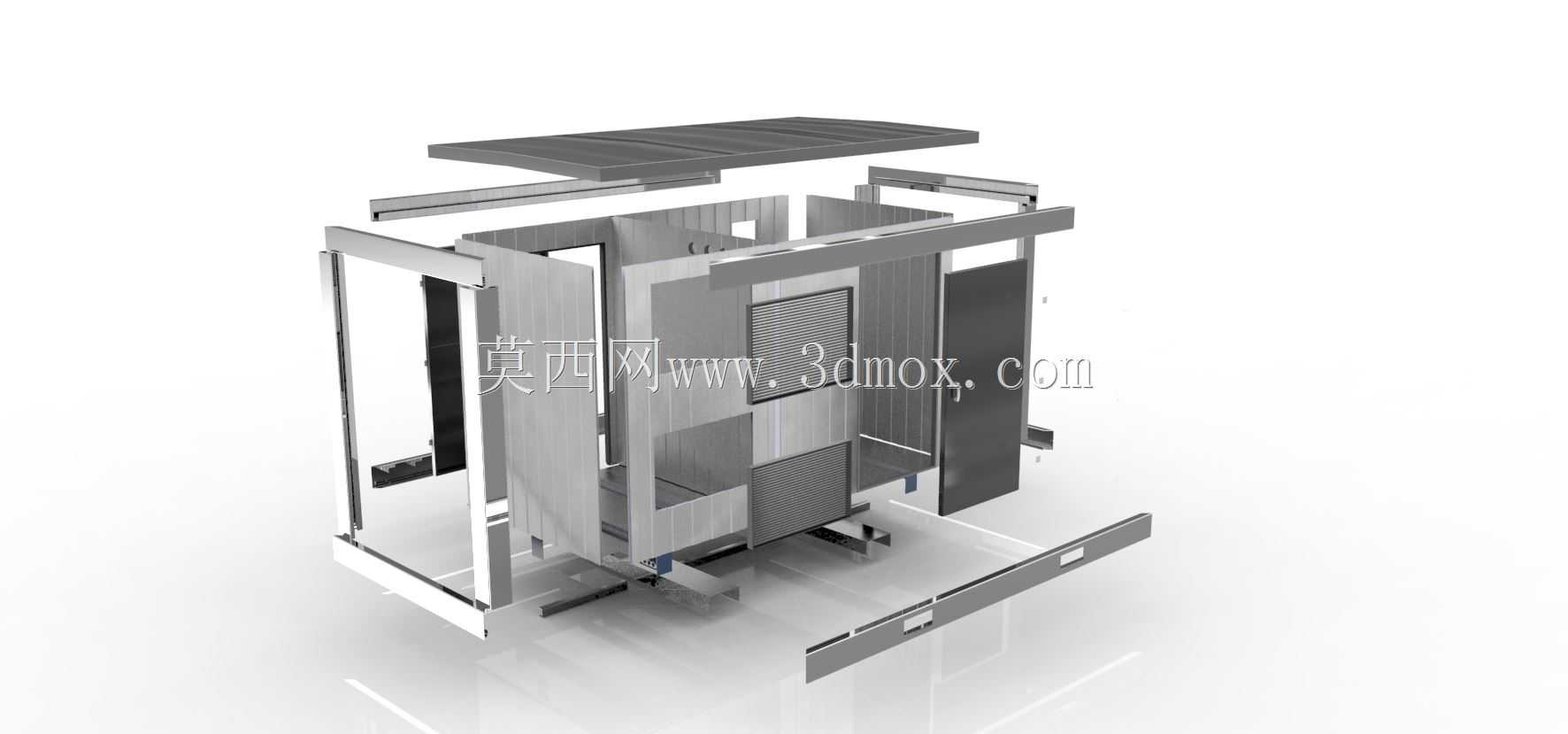

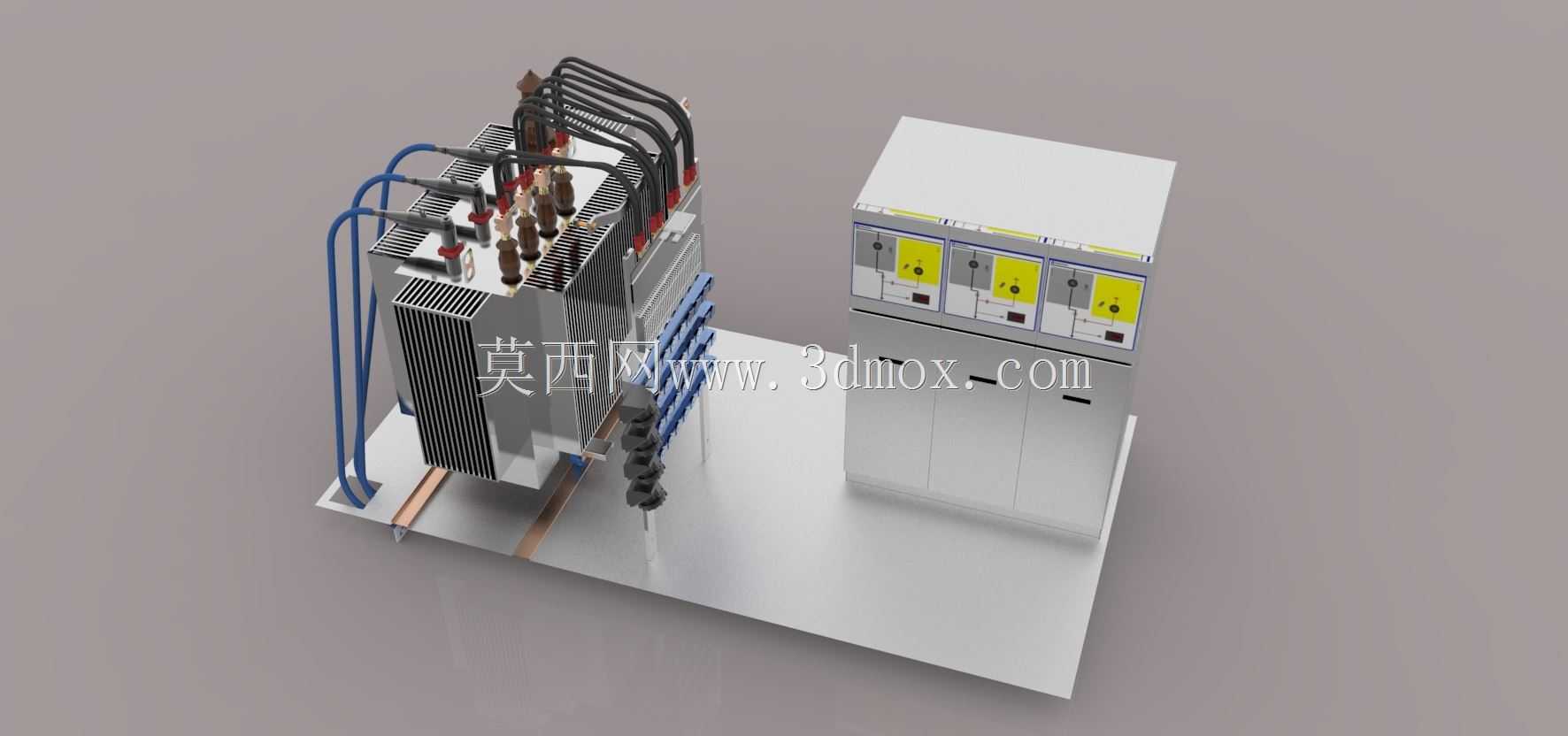

在户外临时供电、应急抢修、野外作业、大型活动保电这类场景里，固定变电站的部署周期长、转场难度大的痛点一直存在，这款拖挂式移动箱变站的设计，正是瞄准这类非固定点位的供电需求做的结构整合。从实际使用逻辑出发，设备采用拖挂底盘承载整个柜体结构，四轮布局搭配重载轮胎，能够适配非铺装路面的短距离转场需求，不需要额外吊装设备就能通过常规牵引车辆完成点位转移，相比传统箱变的固定安装模式，大幅压缩了供电部署的准备周期。柜体采用瓦楞板式厢体结构，侧壁预留通风百叶开口，既保证户外使用时的防雨防尘能力，又能给内部变压器、配电组件留出足够的散热流通路径，侧面设置的对开检修门，打开后可以完全暴露内部核心组件，日常巡检、故障排查、组件更换都不需要拆解柜体主体结构，能有效缩短现场运维的作业时长。设计阶段首先划定的是整体安装边界，柜体外部尺寸控制在4m长、2.15m宽、2.64m高的范围内，这个尺寸既符合常规道路拖挂通行的限界要求，也能在内部容纳630KVA容量的变压器及配套高低压配电单元，不会因为过度压缩体积导致内部走线拥挤、散热空间不足。内部结构做了分区布局，变压器安装区域预留了减震固定位，避免拖挂转场过程中的颠簸震动导致组件接线松动、绝缘件破损，高压进线、低压出线的端口都设置在柜体端部，现场接线作业时不需要进入柜体深处操作，能降低带电作业的安全风险。底盘部分的承载梁做了加强设计，匹配630KVA变压器加配套组件的总重量，轮组的承载余量留足1.5倍安全系数，避免长期转场使用出现底盘变形、轮胎过载的问题。厢体顶部做了微坡排水设计，雨天不会在顶部积存雨水，减少渗漏风险，柜体边角都做了圆弧包边处理，既避免运输过程中剐蹭周边物体，也能降低户外使用时的应力集中，延长柜体结构的使用寿命。从建模的结构逻辑来看，这款设备的设计没有追求冗余的功能叠加，所有结构细节都围绕快速转场、快速部署、低运维难度这几个核心需求展开，不管是尺寸边界的划定，还是内部组件的排布，都优先考虑现场使用的实际便利性，能够覆盖大部分户外临时供电场景的使用要求。
