可变螺距圆柱螺旋压缩弹簧三维设计

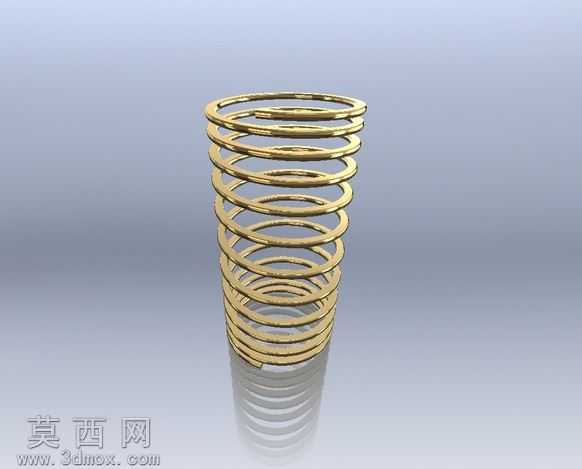

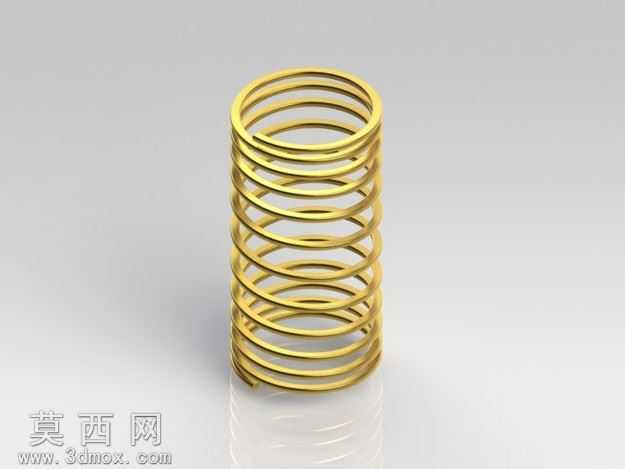

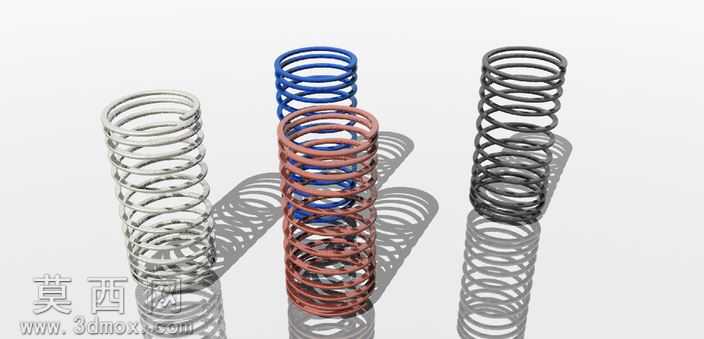

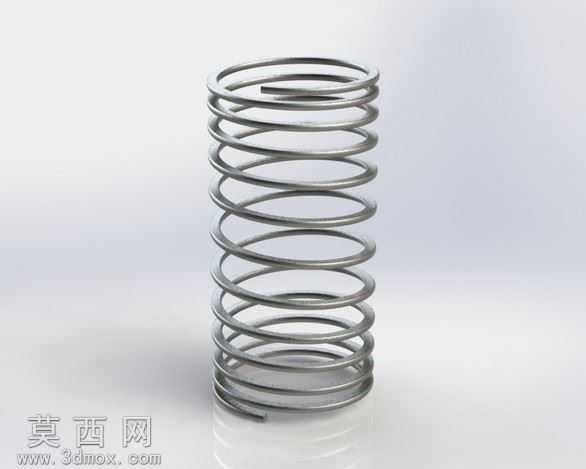

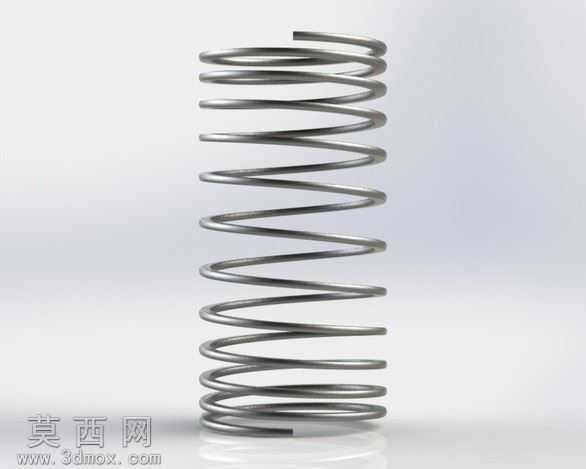

本作品为可变螺距圆柱螺旋弹簧的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用参数化驱动的设计逻辑，将弹簧中径、钢丝直径、各段螺距、有效圈数、支撑圈数、端部并紧磨平结构尺寸等核心参数关联至全局变量，后续可根据不同工况的载荷、刚度需求快速调整参数生成对应规格的弹簧模型，无需重复从零搭建特征。建模阶段首先绘制螺旋线路径，区别于等螺距弹簧的单一线性螺距参数设置，本次建模针对变螺距特性，采用分段定义螺距参数的方式构建螺旋线，从端部支撑圈段的极小螺距（实现并紧效果），逐步过渡到中间工作段的渐变螺距，精准还原变螺距弹簧不同区段的螺距变化规律，保证螺旋线的曲率过渡平滑无拐点，避免后续扫描特征出现扭曲、破面等问题。随后以圆形钢丝截面沿螺旋线路径执行扫描特征，生成弹簧的基础实体，针对弹簧两端的支撑圈结构，单独执行端部压并、端面磨平的特征处理，保证两端支撑面的平面度符合机械加工的常规要求，支撑圈与相邻工作圈的过渡自然无突兀棱角。材质与渲染阶段，为模型赋予常用的弹簧钢材质，调整金属材质的粗糙度、反射率参数，还原弹簧钢经冷卷、热处理后的哑光金属质感，同时添加柔和的环境光影与地面反射效果，清晰呈现弹簧各圈之间的螺距渐变层次、钢丝的均匀直径以及整体规整的圆柱形态，直观展现变螺距弹簧的结构特征。结构设计层面，该变螺距弹簧相较于普通等螺距弹簧，具备非线性刚度特性，在小载荷工况下依靠大螺距区段提供较低刚度实现缓冲，大载荷工况下小螺距区段逐渐并紧提供更高刚度实现承载，可同时兼顾缓冲减震与重载承载的需求，适用于雕刻机进给机构减震、精密设备隔振、阀门启闭缓冲等多种场景，建模过程中严格遵循圆柱螺旋弹簧的设计规范，保证各圈之间的间隙在自由状态下均匀合理，无干涉问题，模型可直接导入装配体用于整机的运动仿真、干涉检查，也可导出为工程图纸用于后续的加工生产参考。
