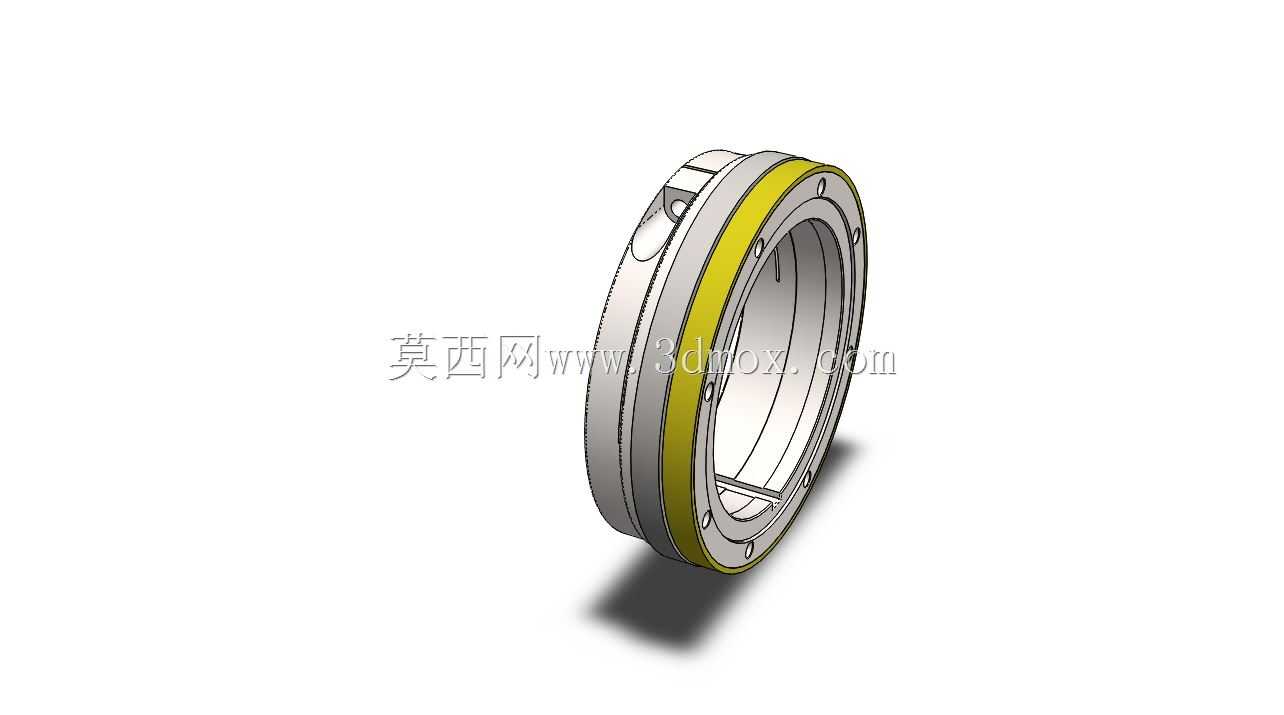

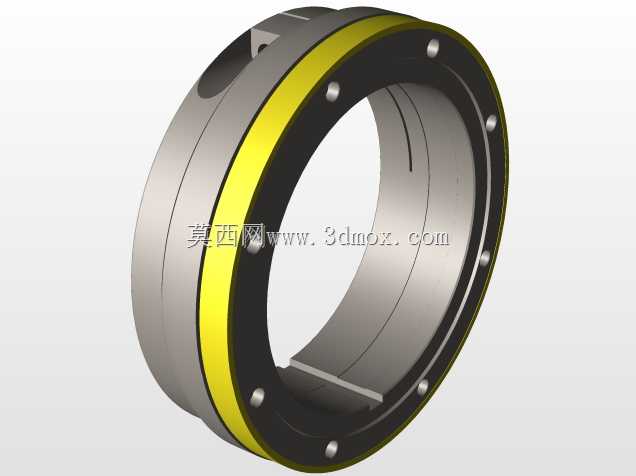

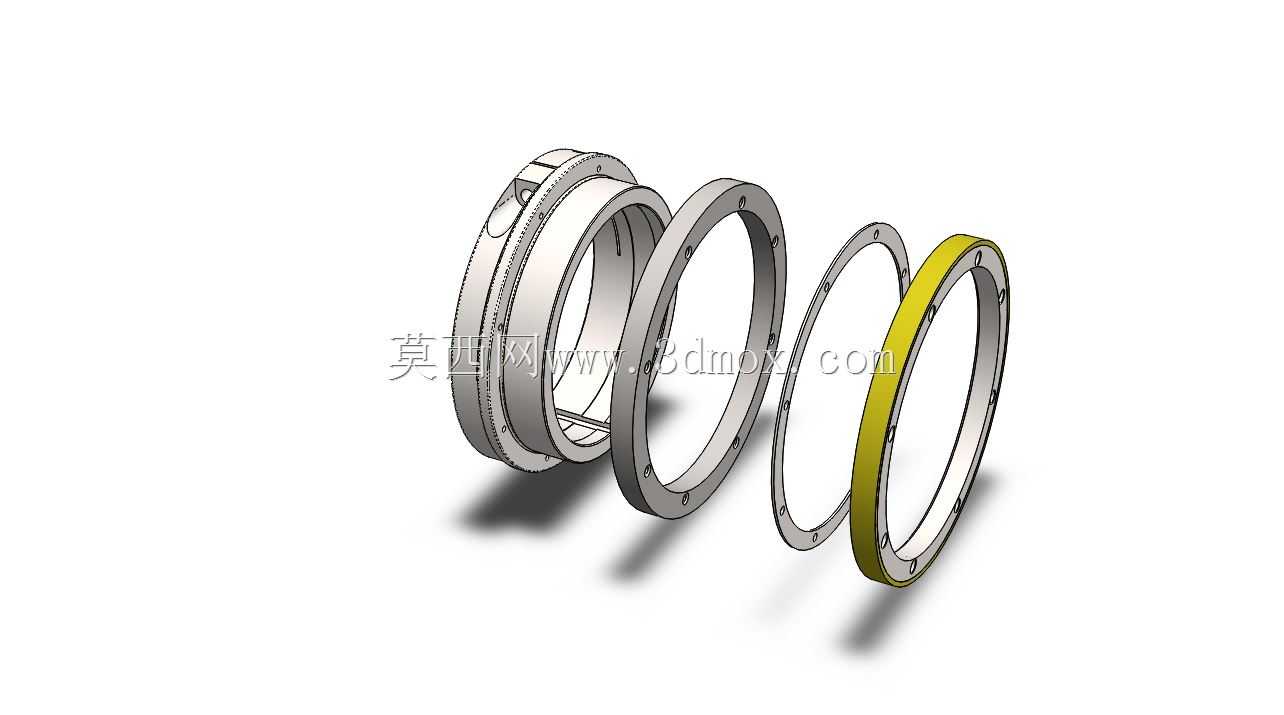

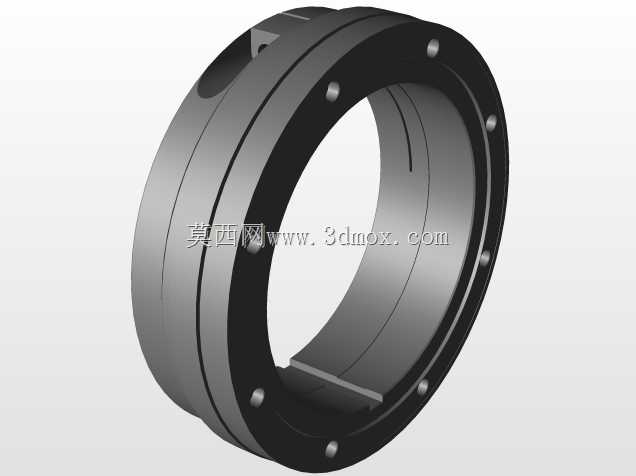

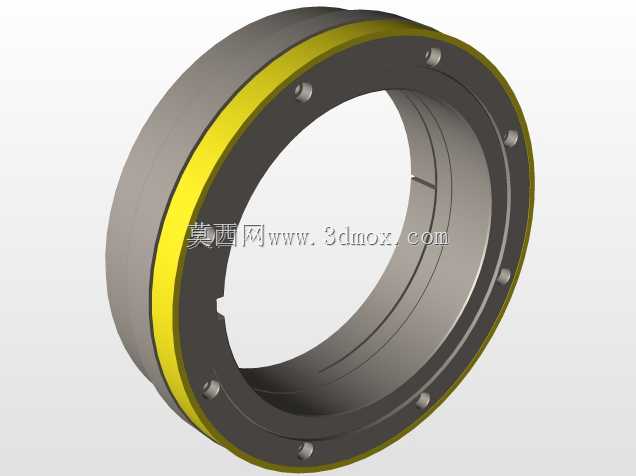

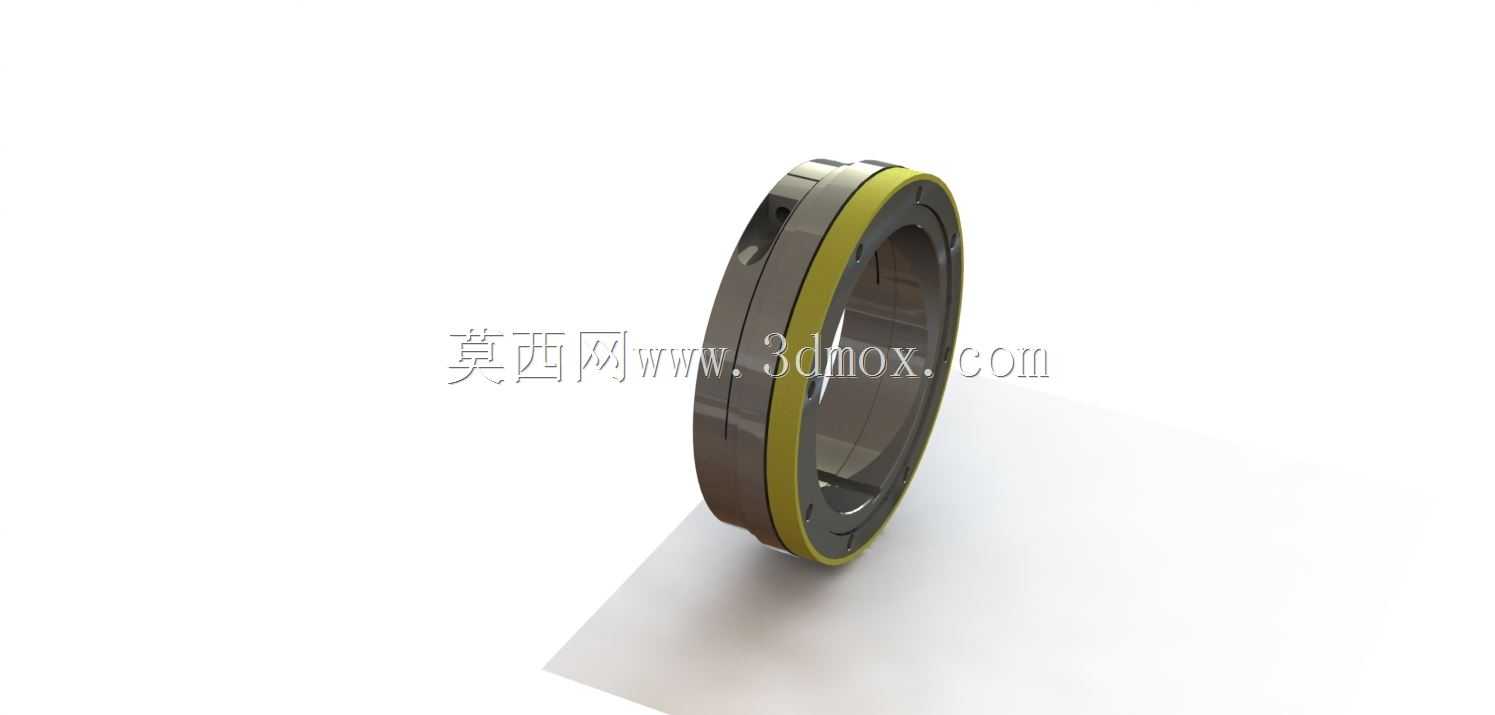

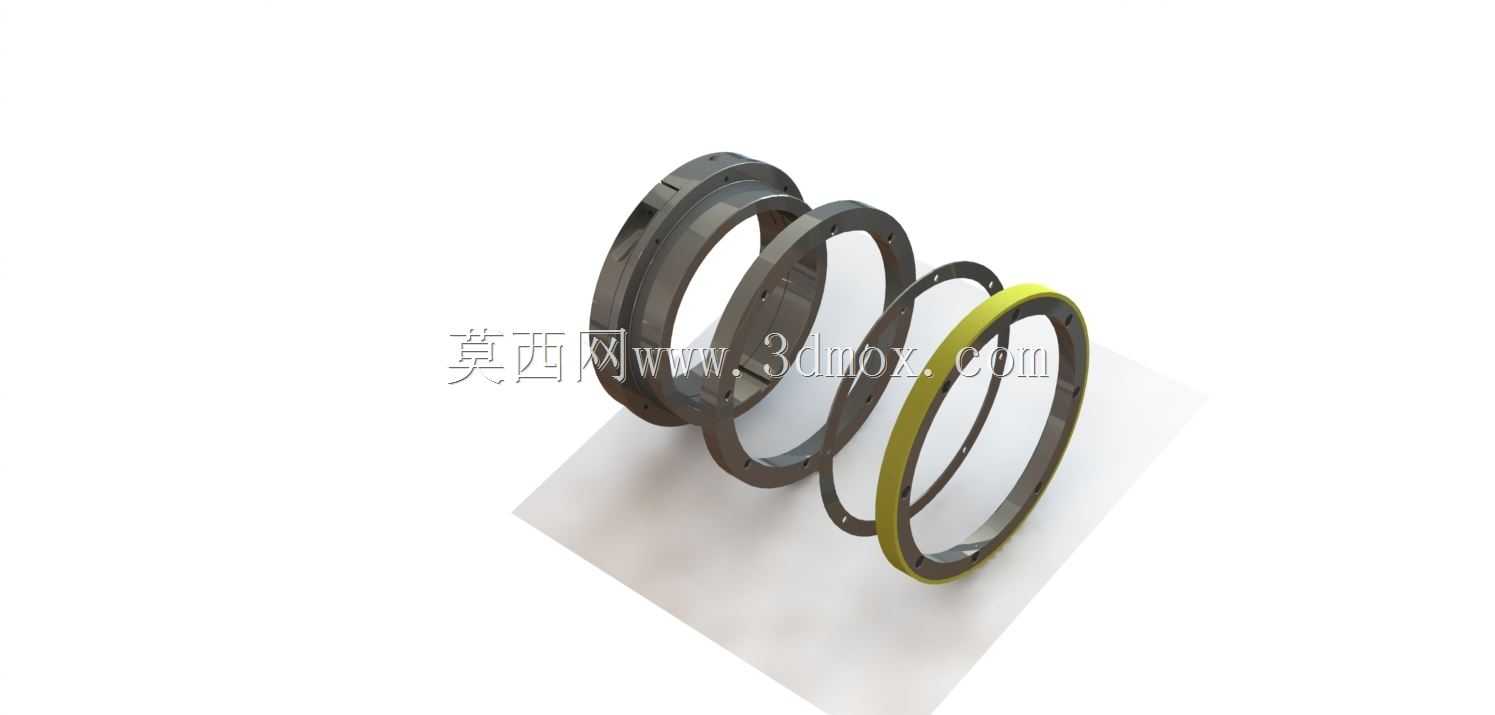

在钣金连续加工生产线、带材纵剪分条机组、废边料回收处理工位上,这类环形剪切刀组是完成带材定尺裁切、附着钣金层剥离作业的核心执行部件,区别于普通平口剪板机的直线裁切结构,环形刀体可适配连续走料的辊式送料节奏,能在带材高速行进过程中完成无停顿剪切,避免单次启停送料带来的产能损耗与裁切端面毛刺超差问题。从结构设计逻辑来看,该刀组采用环形基体加硬质裁切刃口的组合结构,基体部分选用调质处理的合金结构钢加工,保证整体装夹后的刚性与抗冲击性能,刃口区域可根据裁切板材的厚度、材质选择对应硬度的合金材料,通过过盈配合或者紧固件压合的方式与基体结合,后期刃口磨损后可单独更换刃圈,降低整刀更换的维护成本。刀体外圈设置的环形限位凸台,主要作用是在辊轴安装时定位轴向位置,保证上下刀组或者刀与配套胶辊的啮合间隙控制在合理区间,避免间隙过大出现带材裁切不断、层间剥离不彻底,或是间隙过小导致刃口崩损、刀体抱死的问题。设计过程中需要重点匹配安装轴径的公差配合,刀体内孔与辊轴一般选用H7/k6的过渡配合,既保证传动过程中无相对窜动,也方便后期检修拆卸,刀体的轴向厚度需要根据对应机组的安装空间确定,外径尺寸则要匹配送料线速度与裁切力矩的要求,外径过大虽然能降低单圈裁切的接触应力,但会增加刀体转动惯量,对驱动电机的启停响应造成影响,外径过小则会导致刃口切入角度过陡,裁切阻力变大,加快刃口磨损速度。这类刀组在实际使用时,通常成对安装在平行布置的两根辊轴上,上下刀体的刃口保持0.02-0.05mm的侧向重叠量,带材从两辊之间通过时,刃口对板材形成持续的剪切力,同时针对复合钣金层间剥离的工况,刀体侧面的定位台阶可配套剥离导料舌,将裁切分离后的废边或者复合层顺着导料槽导出作业区,避免剥离后的废料卡入辊轴间隙造成设备卡停。建模过程中对刀体的各台阶面同轴度、刃口端面跳动公差做了对应还原,可直接用于刀组的装配干涉校验、动平衡模拟计算,也能为现场安装调试的间隙调整提供尺寸参考,避免现场配装时反复试切调整耗费工时。
