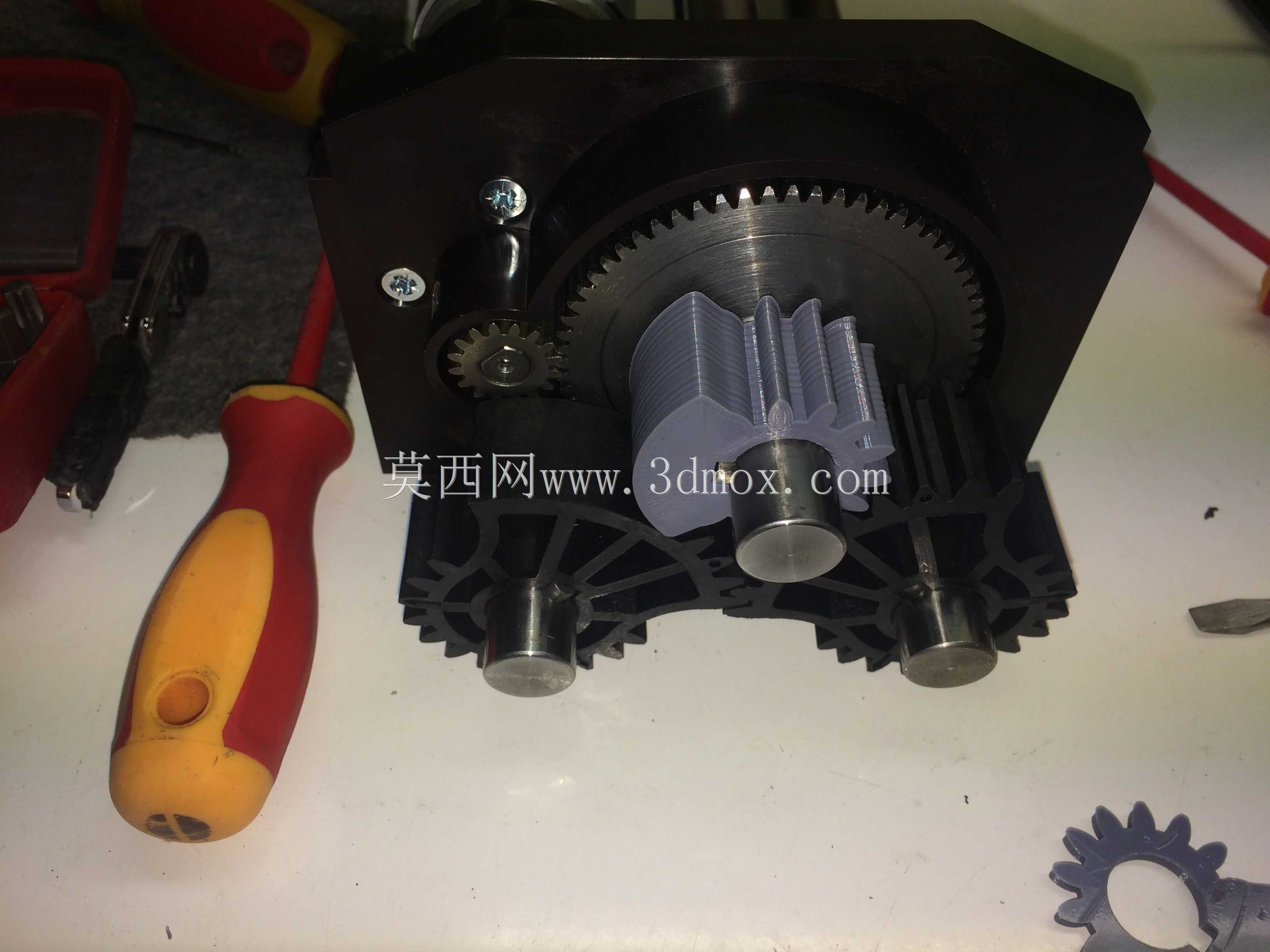

Unibinder热装订机轴端中置传动齿轮

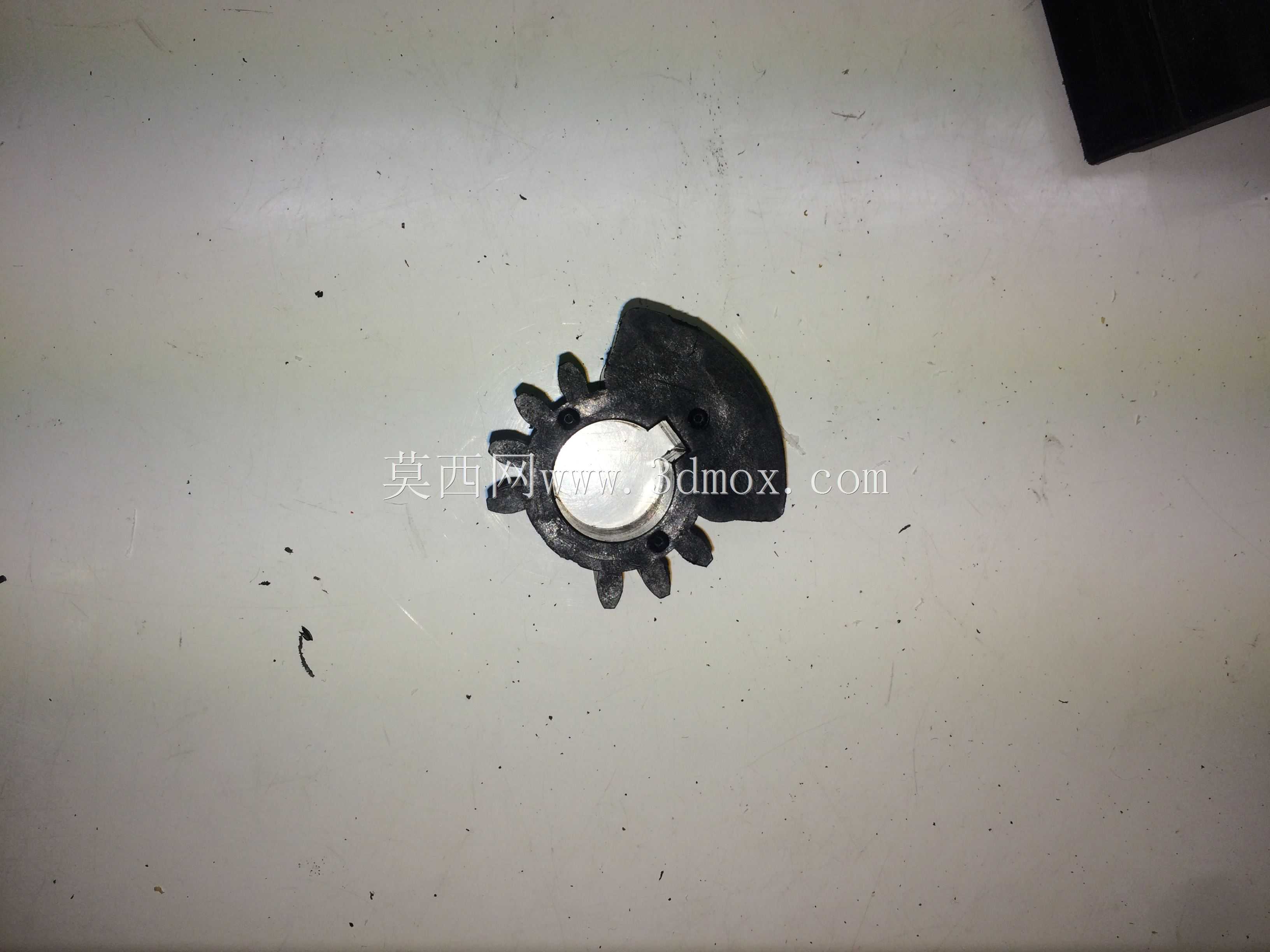

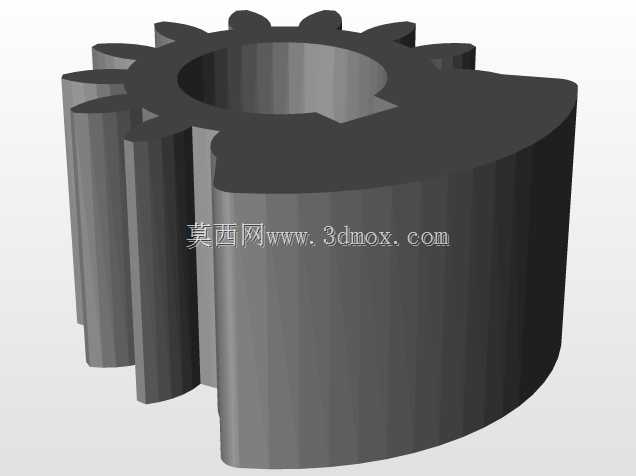

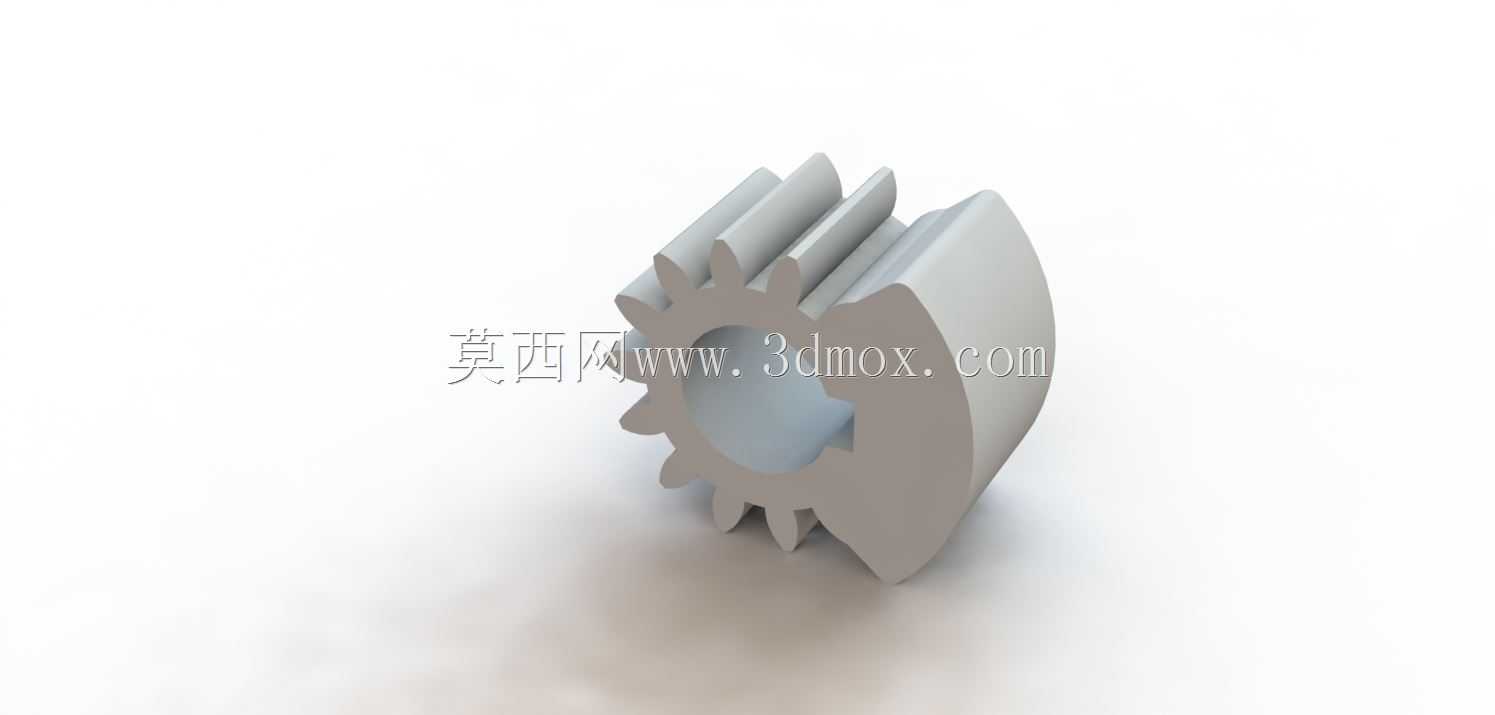

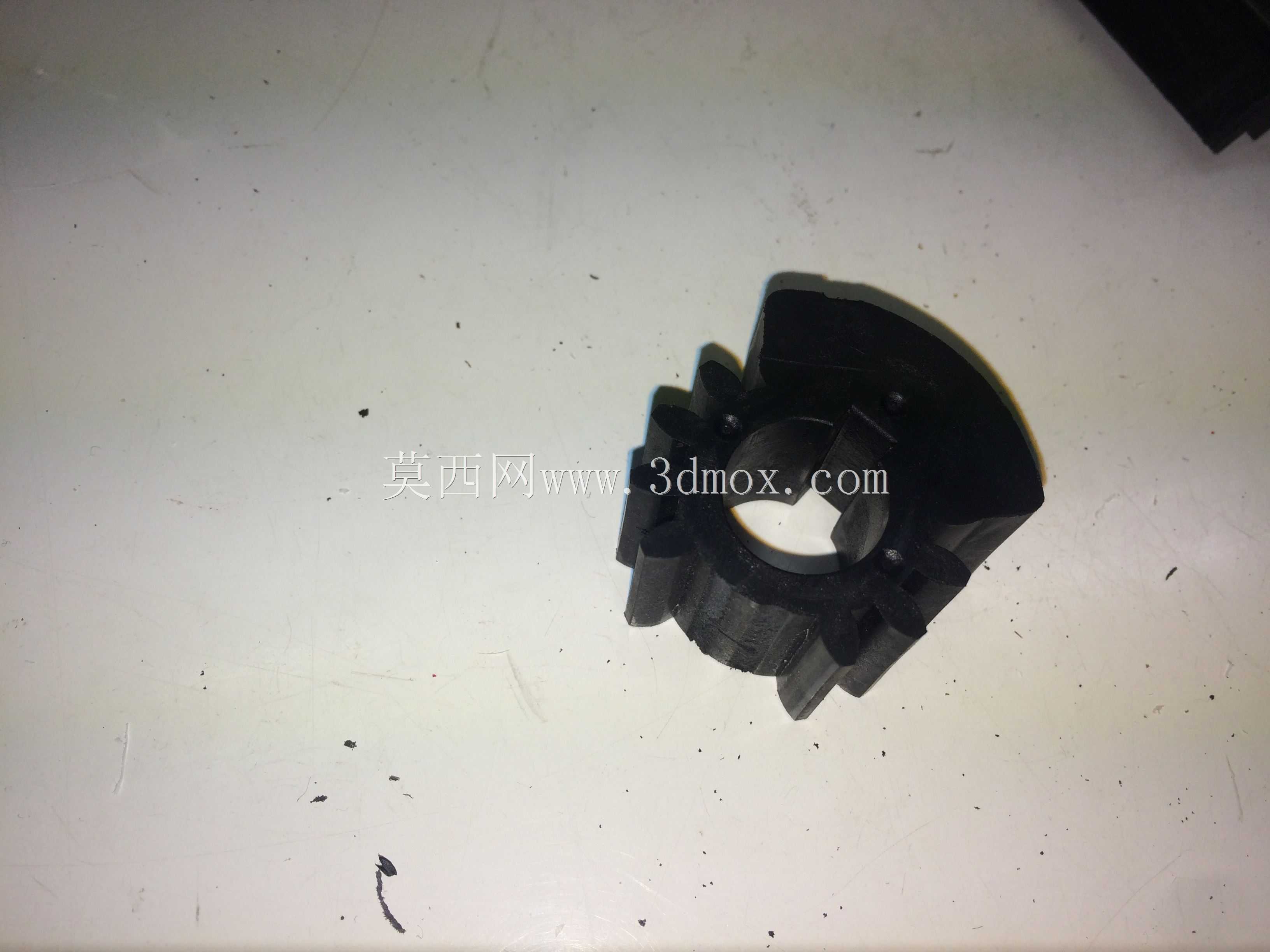

这款齿轮是针对Unibinder热装订设备轴端传动位定制的替换零件，适配设备主轴端的中置传动工位，主要承担装订过程中辊组的动力传递功能，在热装订设备的走纸、压合工位衔接中起到核心传动作用。日常办公印后加工场景里，热装订设备长期处于高频启停、持续带载运行的状态，原机齿轮在主轴两端的受力集中位置容易出现齿根断裂、齿面磨损的问题，直接导致设备走纸卡顿、压合力度不均，无法完成文档热装订的压合作业，这类小备件往往没有单独的原厂替换件供应，整机更换成本极高，因此这类适配性替换齿轮的设计就需要完全贴合原安装位的边界要求。从结构设计来看，这款齿轮采用直齿圆柱齿形，齿廓参数完全匹配原机啮合齿轮的模数、压力角，保证传动过程中啮合间隙控制在合理范围，不会出现传动冲击、异响的问题；齿轮内孔直接与设备主轴端配合，轴向定位依靠轴端的台阶面实现，不需要额外加装定位套，安装时直接套入轴端即可完成装配，替换操作不需要复杂的工装辅助。齿轮的轮毂部分做了加厚处理，对应原齿轮断裂的受力薄弱位置，优化了齿根到轮毂的过渡圆角，分散齿面传递扭矩时的应力集中，避免长期带载运行下出现齿根断裂的失效问题。齿宽尺寸严格匹配原安装位的轴向空间，不会与周边的机架护板、相邻传动件发生运动干涉，齿顶圆直径也完全适配原啮合齿轮的中心距，保证传动比与原机设计完全一致，不会改变设备原有的走纸速度、压合辊转速参数，替换后不需要对设备的运行参数做任何调整即可正常使用。这类3D打印制作的替换齿轮，采用PLA材质即可满足日常办公场景下的低负载传动需求，安装前只需要清理轴端的残留碎屑、旧齿轮的断裂残块，将齿轮内孔对准主轴推入到位，确认齿面与配对齿轮完全啮合，手动盘车无卡滞即可通电试运行，试运行过程中观察传动位无异响、走纸顺畅就可以投入正常使用，能够快速解决设备因齿轮断裂导致的停机问题，大幅降低印后加工设备的运维成本。
