卡通风格小型自卸作业车结构设计

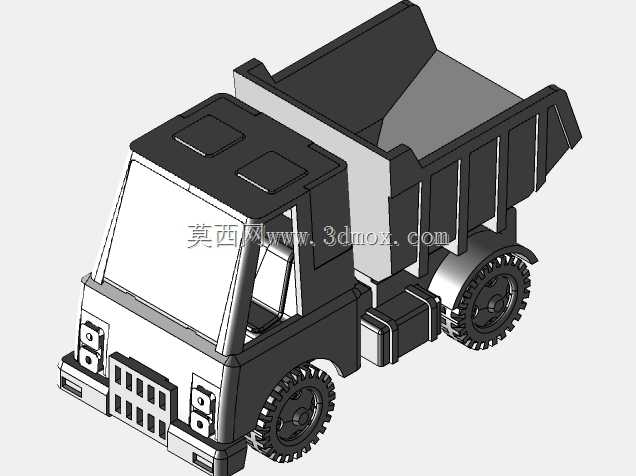

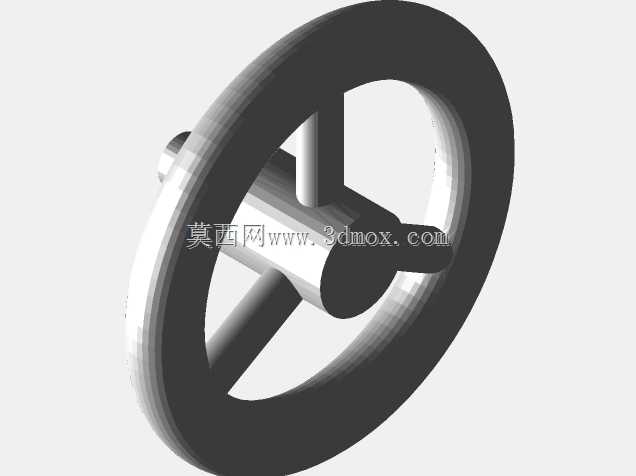

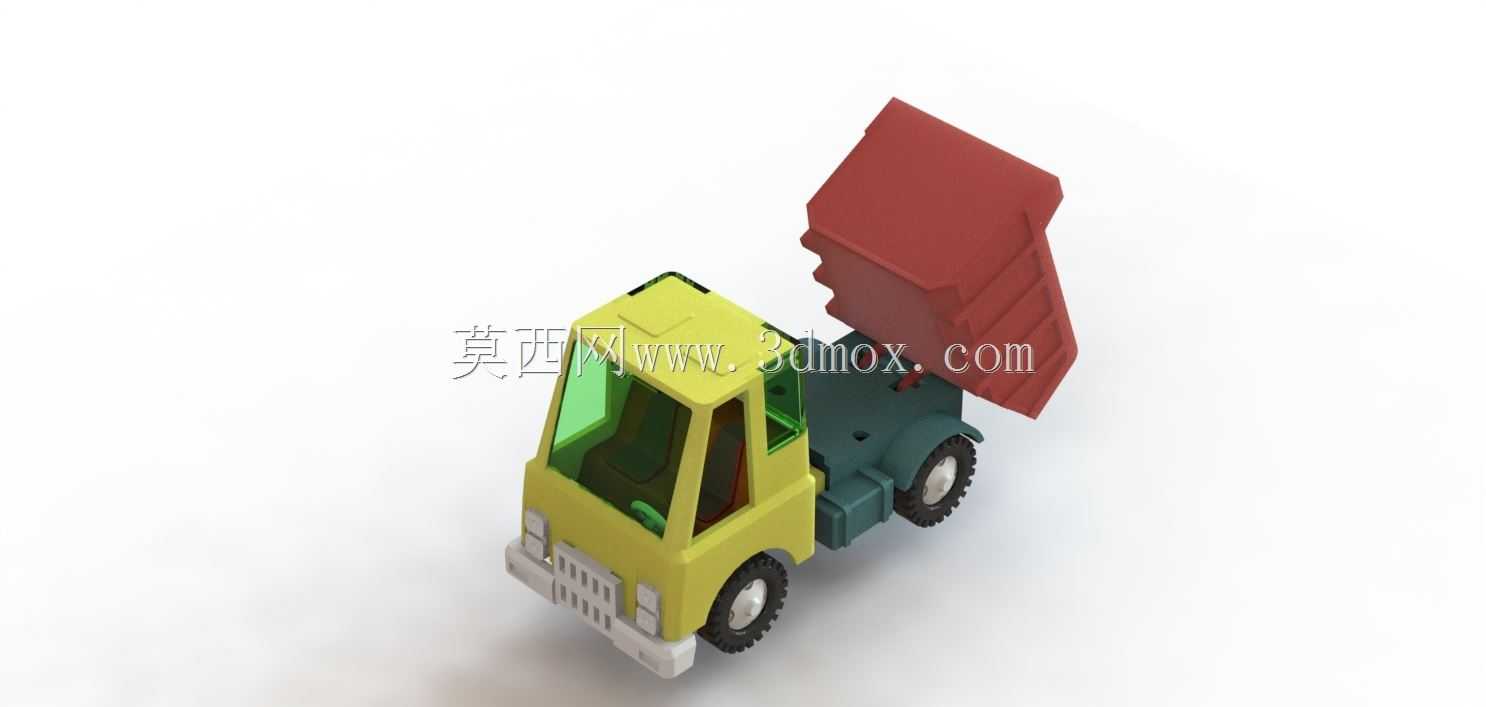

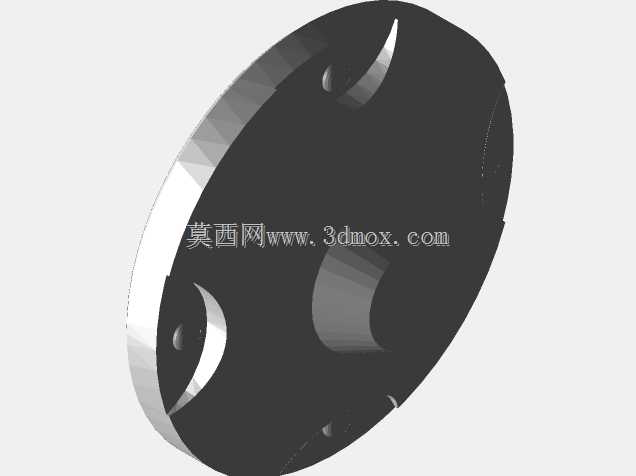

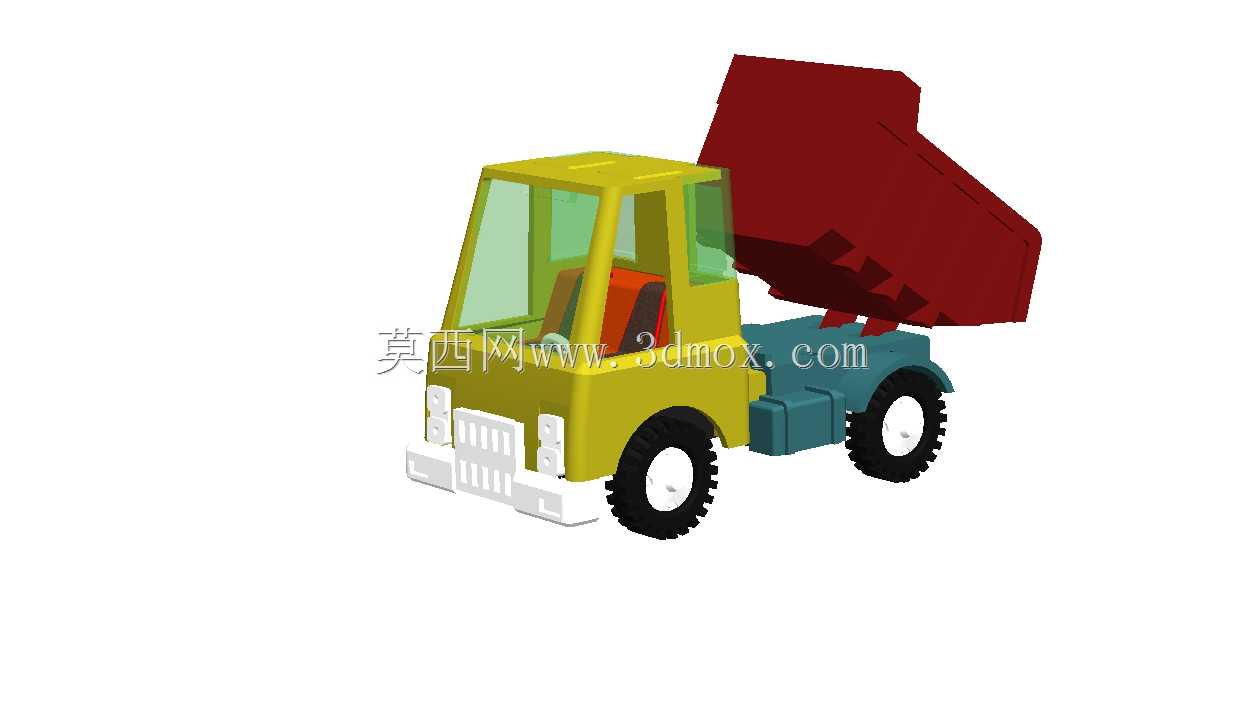

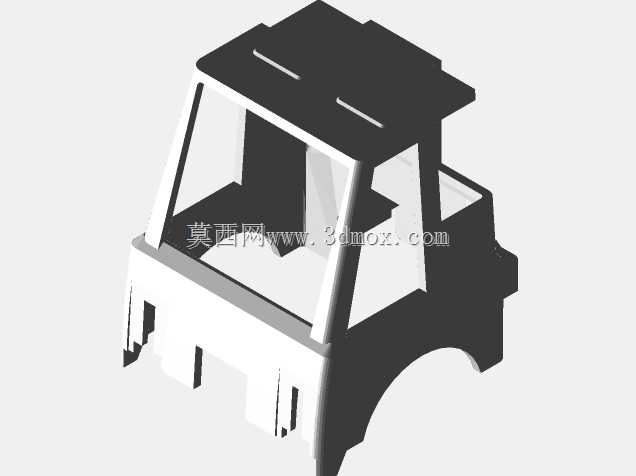

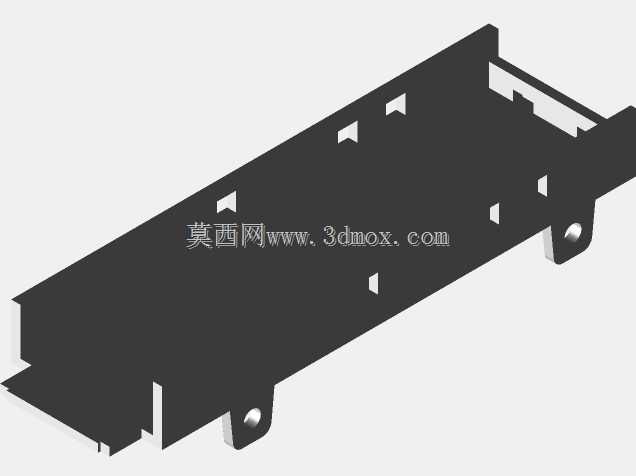

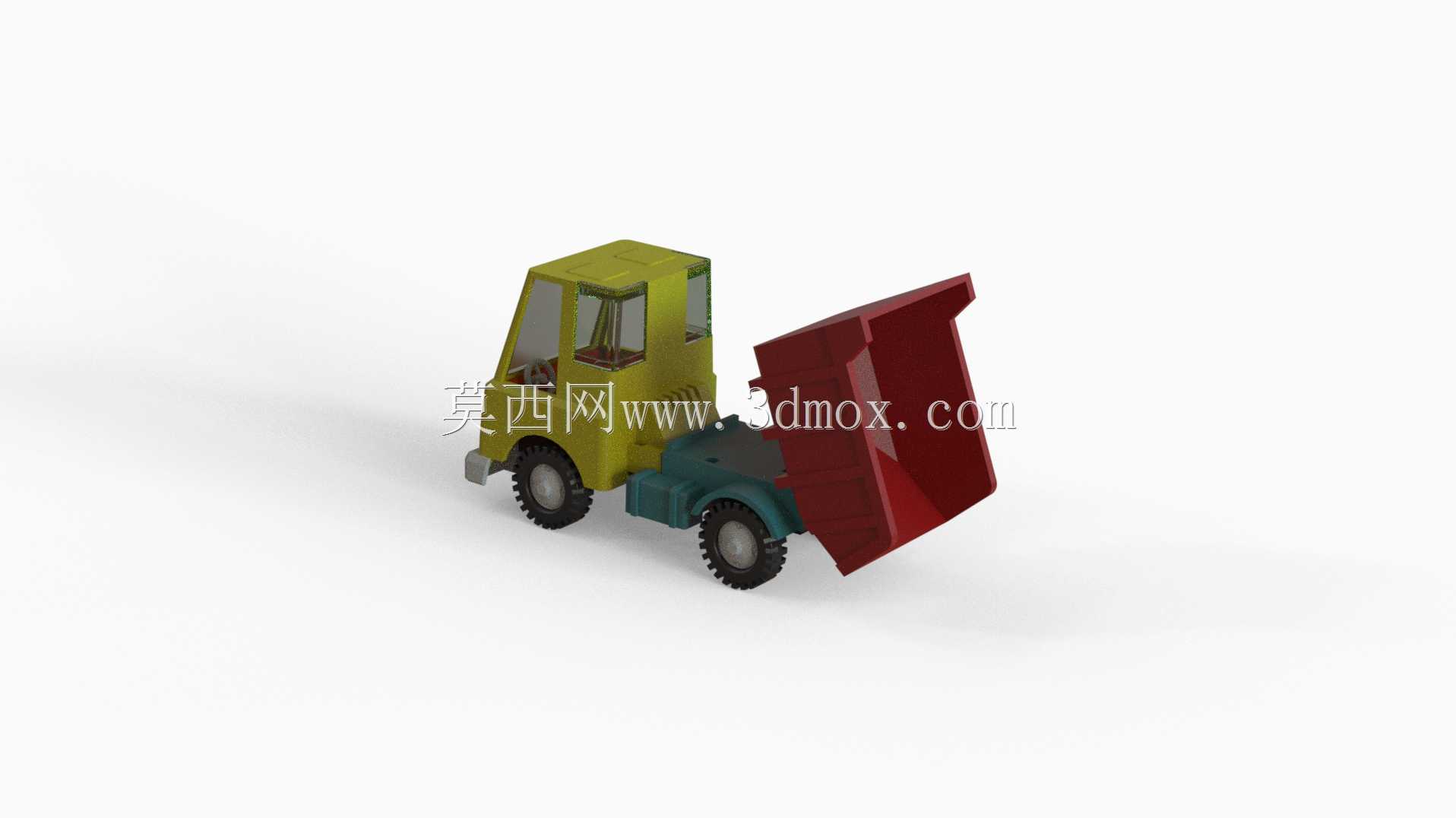

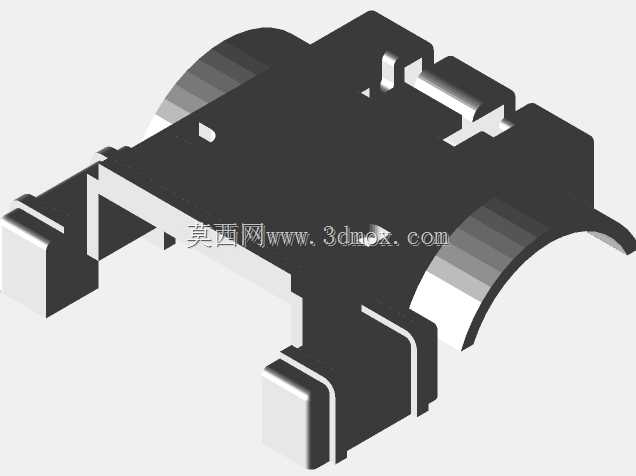

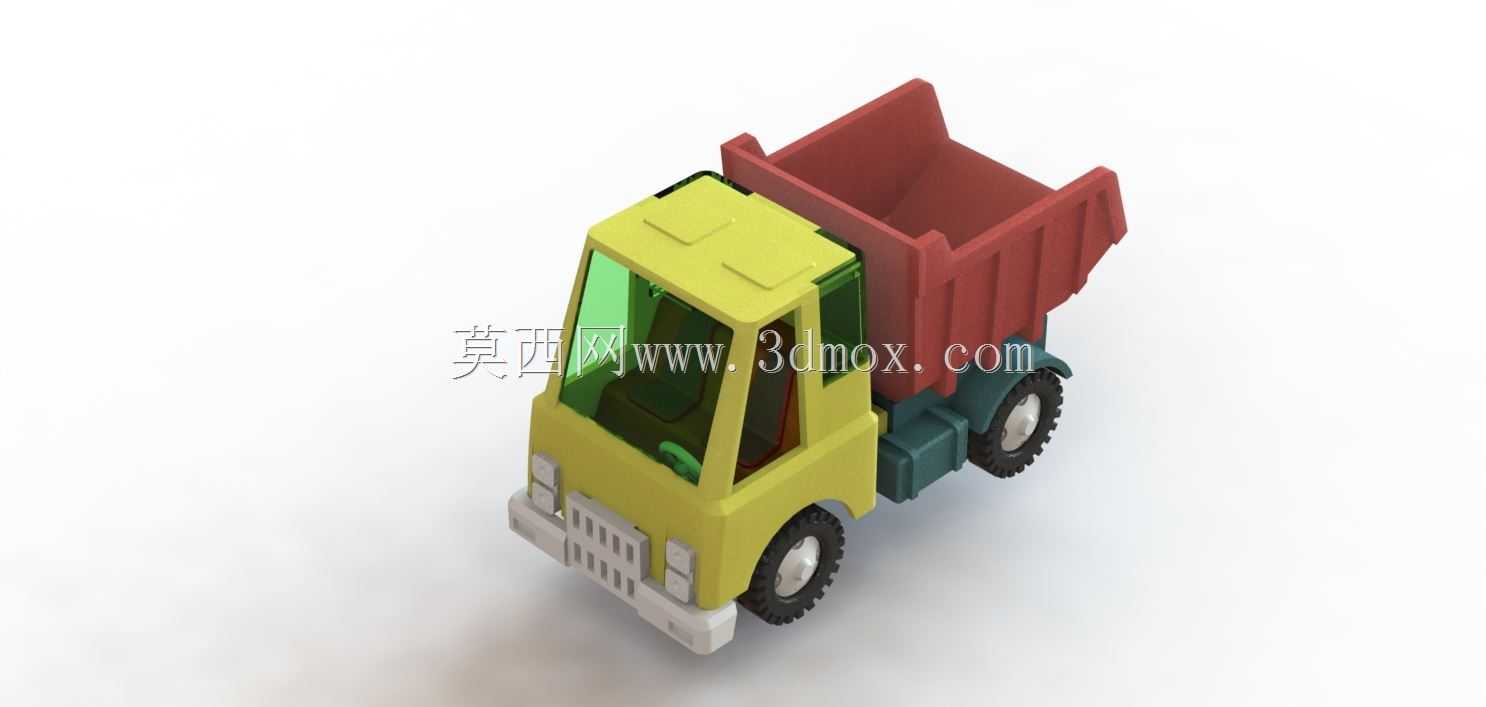

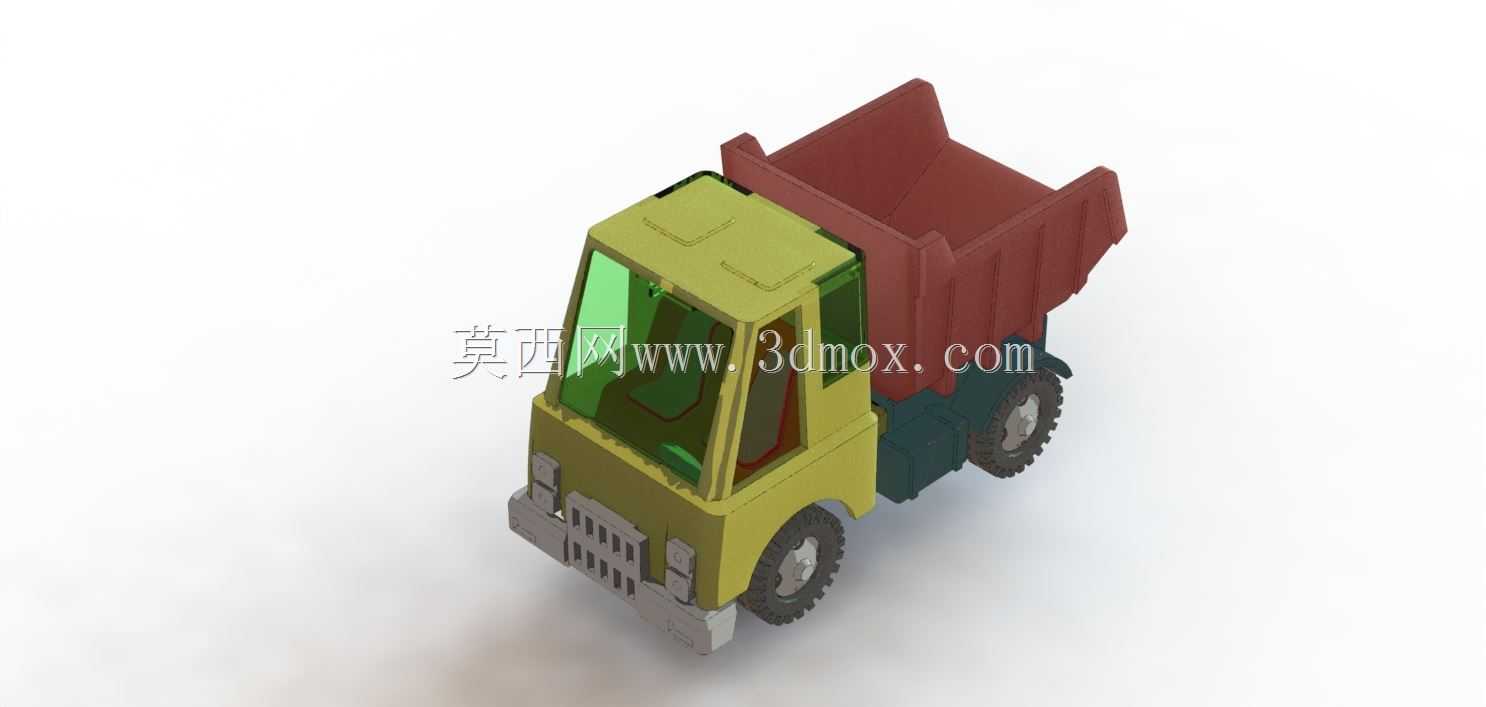

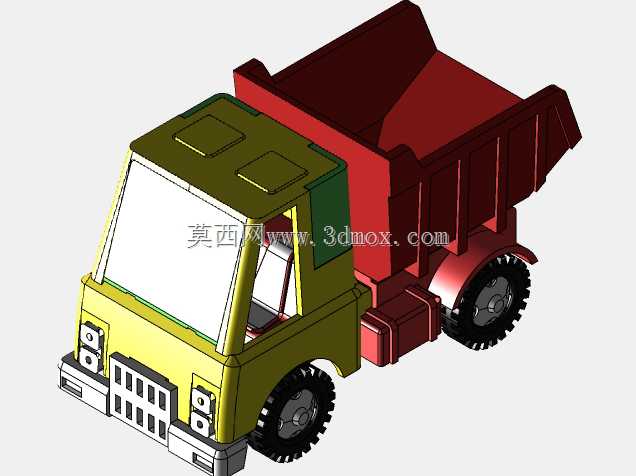

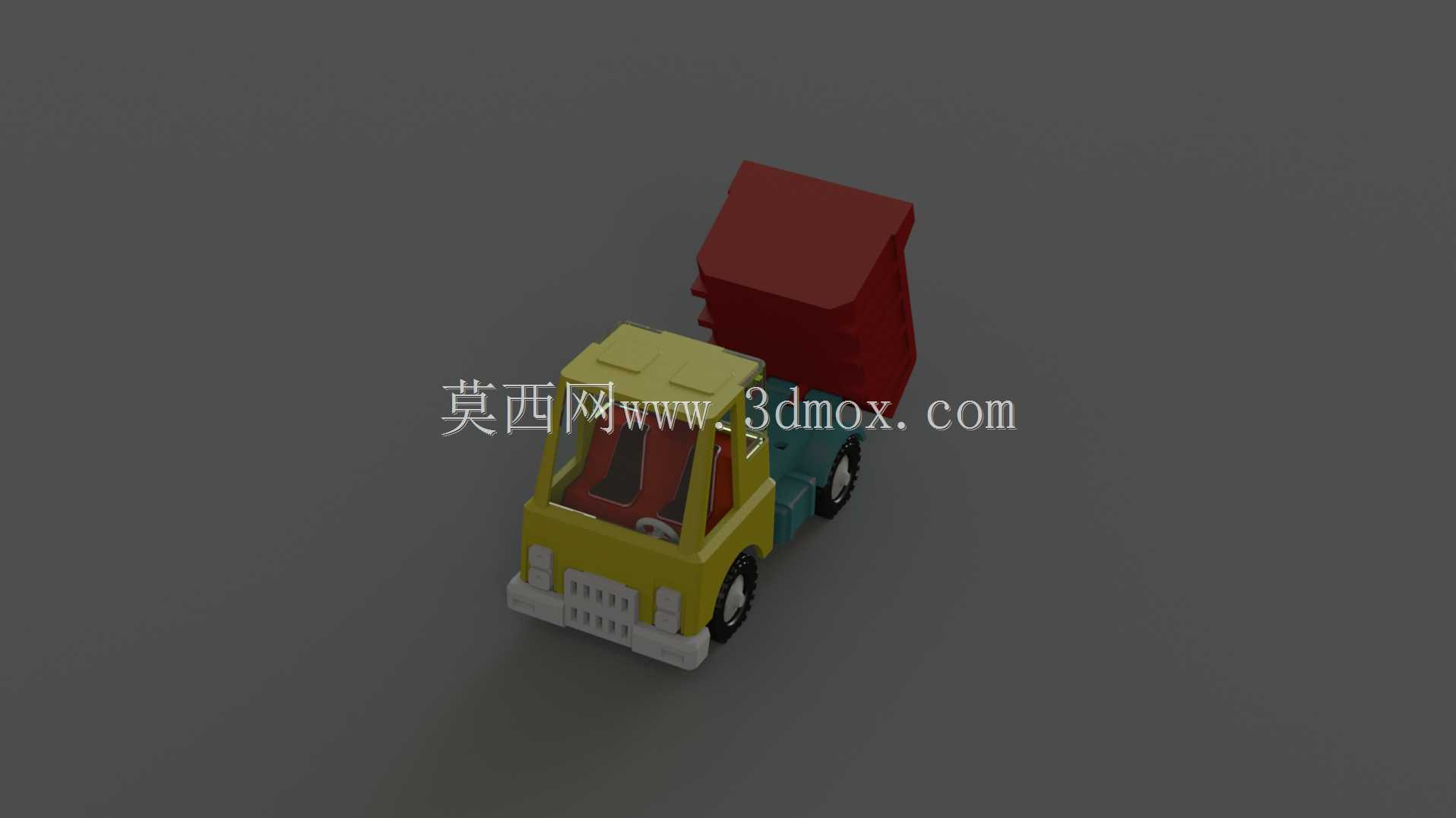

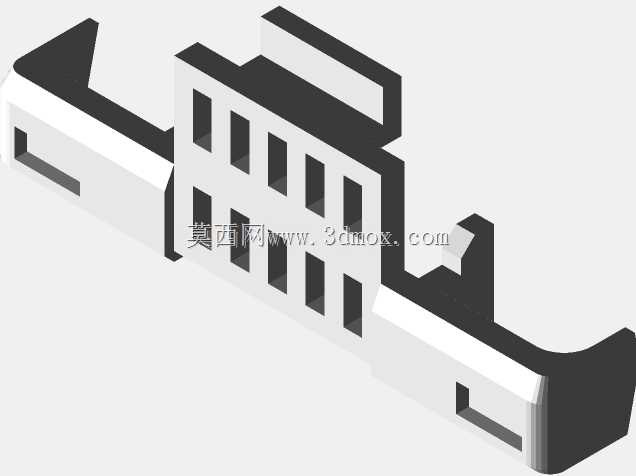

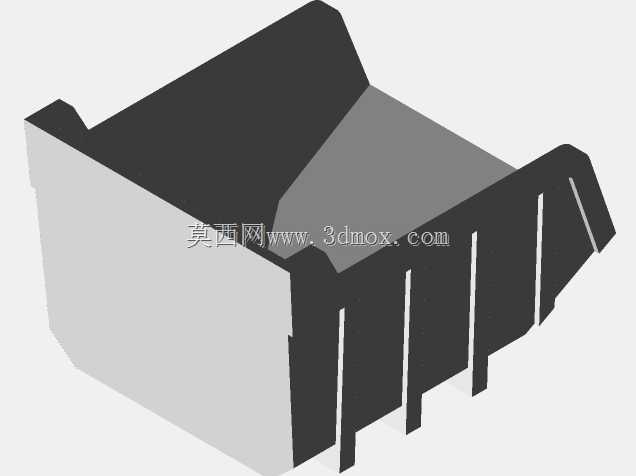

这款小型自卸车的三维结构设计，最初面向桌面级3D打印的拼装玩具场景做适配，同时也可作为儿童科普教具、场景沙盘的载具配件使用，实际落地场景覆盖低龄儿童益智玩具套装、工程主题微缩场景搭建、青少年结构设计启蒙教学等多个方向。从实际功能逻辑来看，该车型保留了真实自卸车的核心作业特性：前部驾驶室为驾乘操作区域，中部底盘承担动力传递与承载功能，后部料斗可绕铰接轴完成抬升翻转动作，能够实现散状物料的装卸模拟，还原真实自卸车在短途转运、散料卸载场景下的作业逻辑。设计过程中优先考虑了3D打印的成型可行性，对轮轴配合位置做了针对性的钻孔余量预留，避免打印后轴孔过盈量过大导致车轮无法顺畅转动；针对料斗与底盘的铰接位置，优化了配合间隙，既保证翻转动作无卡滞，也避免间隙过大导致料斗晃动松脱。外形设计上采用了低多边形卡通化风格，驾驶室采用方正明快的块面造型，前保险杠、车灯位置做了简化凸起处理，既保留实车的识别特征，也减少了打印过程中需要添加支撑的悬空结构，降低打印失败概率；料斗部分采用大倾角的箱型结构，抬升状态下可依靠重力完成模拟卸料动作，无需额外设置复杂的锁止或助力结构。尺寸边界方面，整车长度控制在120mm区间内，宽度控制在60mm，整车高度在料斗平放状态下为70mm左右，完全适配桌面级FDM打印机的常规成型平台尺寸，拆分后的单个零件最大尺寸不超过80mm，无需大尺寸打印设备即可完成制作。轮组部分采用橡胶质感的轮胎纹理设计，轮毂与轮轴做了一体化的简化结构，打印后可直接压装到位，无需额外粘接固定；驾驶室内部预留了座椅的安装位置，可根据需求搭配同比例的小人偶配件，提升场景的还原度。整体结构未设置复杂的液压或传动构件，所有运动部件均采用铰接配合实现动作，零件总数控制在较低区间，拼装难度适配8岁以上儿童的动手能力，同时结构强度满足日常把玩的受力需求，不会因常规的翻转、推动动作出现连接部位断裂的问题。料斗的翻转角度设计为最大45度，该角度下既可以保证模拟卸料时物料能够顺利滑出，也不会因角度过大导致料斗从铰接位置脱出，兼顾了动作的真实性与结构的可靠性。
