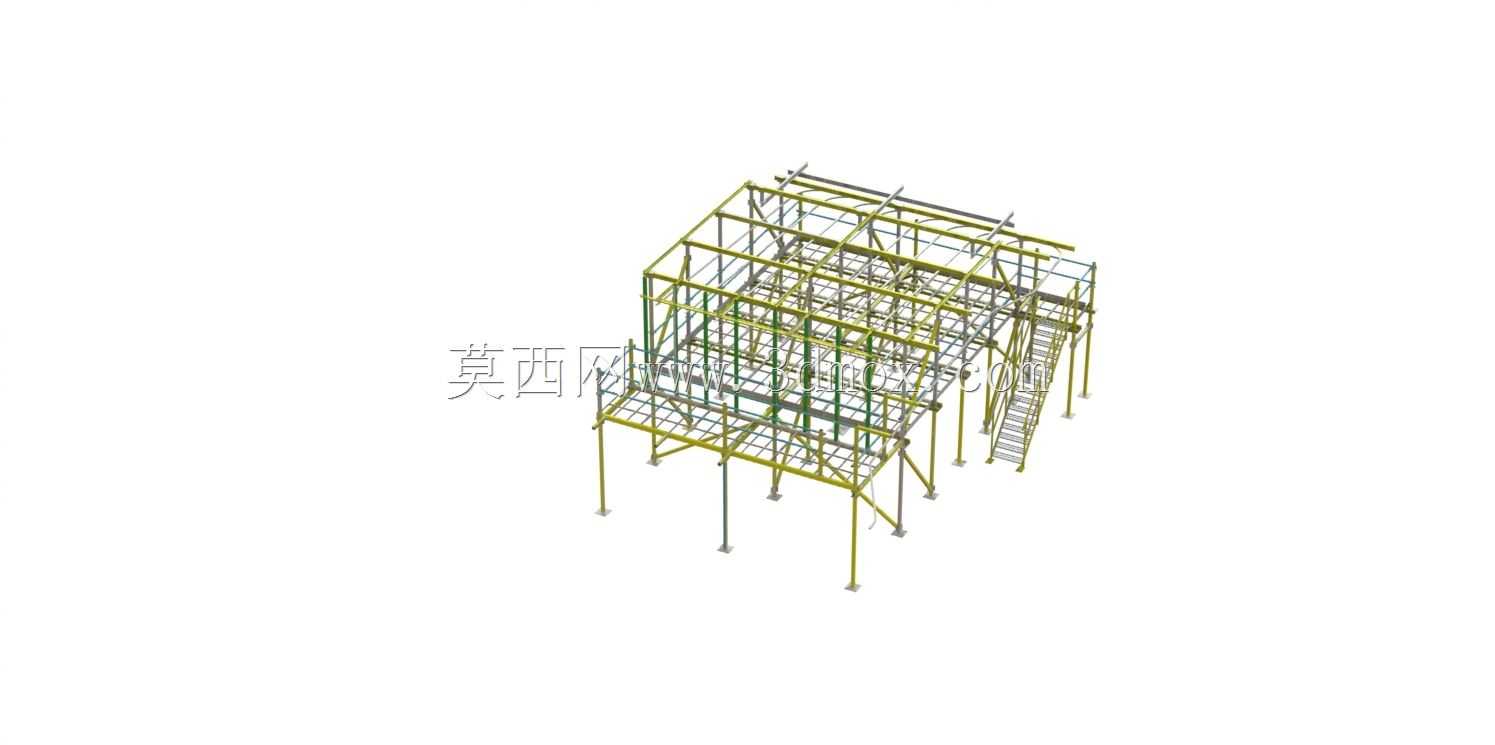

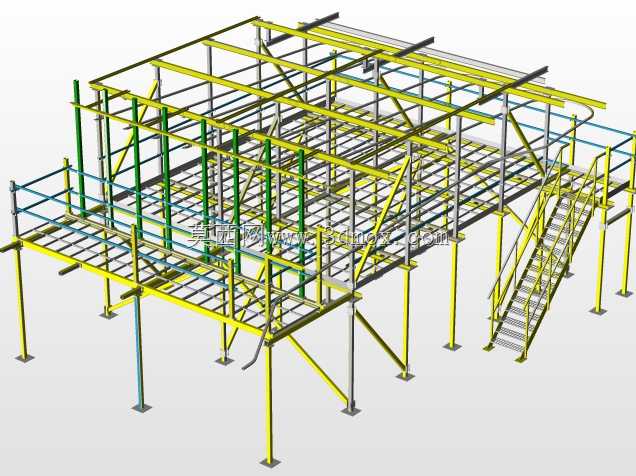

带外置楼梯的双层仓储钢结构框架

这套钢结构框架主要面向小型加工厂区的仓储扩容需求，不少小型生产车间受场地面积限制，地面生产作业区排布紧凑后没有多余空间堆放原料、半成品或工装夹具，这套结构通过竖向空间拓展，将仓储区域抬升至2.5米以上高度，下方空间完全释放给生产作业环节，不用额外征地扩建就能实现生产、仓储区域的物理分隔，避免物料堆放挤占生产动线，也能减少地面作业时的磕碰对仓储物料的损伤。从结构设计逻辑来看，整体采用H型钢作为主承重立柱，立柱底部设置预埋连接板，安装时需要和地面混凝土基础做锚栓固定，单根立柱的垂直承重载荷按照常规轻型仓储的堆载标准做冗余设计，相邻立柱之间通过横向H型钢梁做拉结，形成稳定的矩形承重网格，梁与柱的连接节点采用加劲肋焊接搭配高强螺栓锁固的方式，既保证现场安装的拼接精度，也能抵消堆载时产生的局部剪切应力。框架侧面设置交叉圆钢支撑，用来抵御水平方向的风载或者小型设备运行产生的振动，避免框架整体出现侧向位移。外置的钢楼梯采用防滑花纹钢板做踏步，两侧设置防护栏杆，楼梯倾斜角度按照日常人工搬运物料的舒适坡度设计，不用借助登高设备就能完成物料的上下转运，楼梯和主框架的连接位置做了局部加强，避免频繁通行时连接节点出现疲劳松动。设计过程中特意规避了下层空间的构件遮挡，所有主横梁的排布都避开了常见生产设备的安装高度区间，下方2.5米的净空高度完全满足常规立式加工设备、装配工作台的摆放要求，不会出现构件碰头或者设备无法就位的问题。上层仓储区域的边框位置设置了通长的防护挡边，防止堆放的物料从边缘滑落，框架的构件连接全部采用标准化节点设计，现场安装时不需要额外做大量焊接作业，只需要按照编号拼接锁固螺栓即可，能大幅缩短现场施工的周期，也方便后期根据生产需求做局部的构件调整或者扩展。整个框架的所有钢构件都做了防锈涂装处理，适配普通车间的室内使用环境，不需要额外做特殊防腐处理就能满足长期使用的强度要求。
