克莱斯勒CRD2.8车型EGR密封盲板结构

在柴油发动机尾气后处理系统的改装、检修以及故障应急处理场景中，EGR盲板是一类应用频次较高的封堵类零部件，这款适配克莱斯勒CRD2.8动力单元的EGR盲板，核心作用是在需要阻断废气再循环通路时，实现EGR管路对接端面的可靠密封，避免管路内的废气、压力介质出现泄漏，保障发动机进气系统的压力稳定。从实际装车的适配场景来看，这类盲板多用于EGR系统故障临时处置、特定工况下的EGR通路封堵作业，安装位置位于EGR阀与进气歧管或者废气引出管路的对接法兰面之间，不需要对原有管路结构做破坏性改动，依靠两侧法兰的夹紧力即可完成固定。

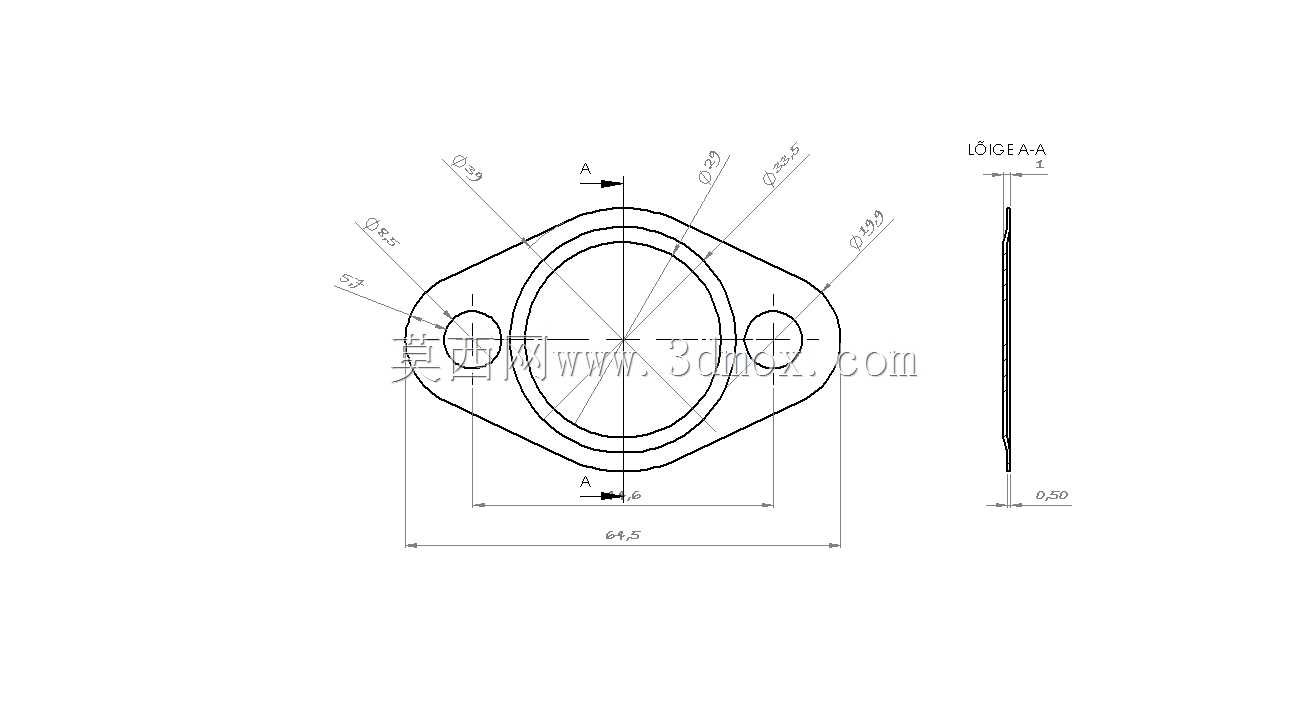

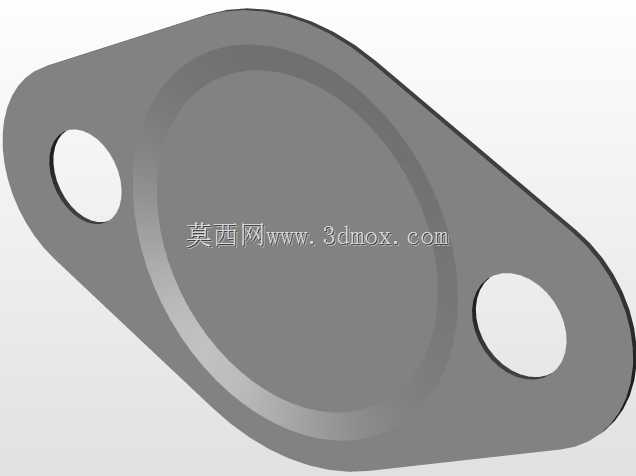

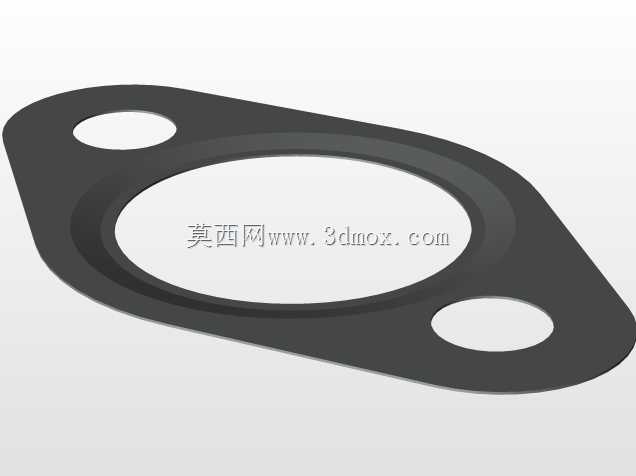

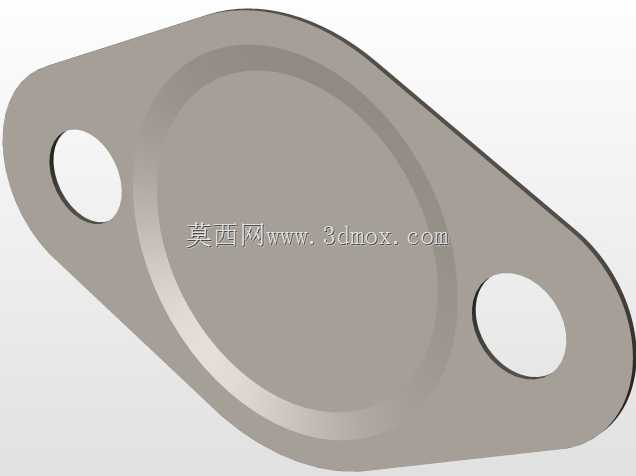

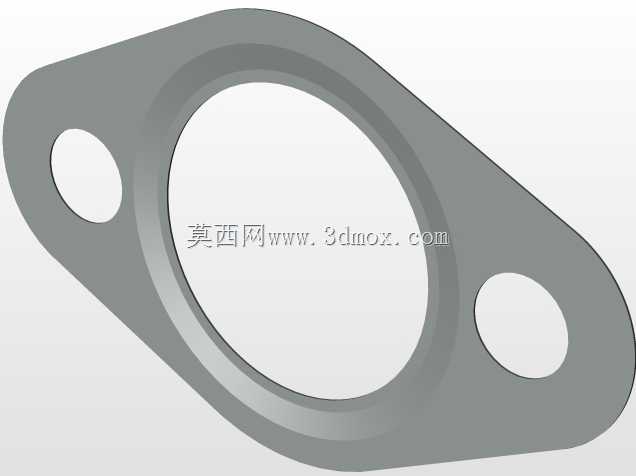

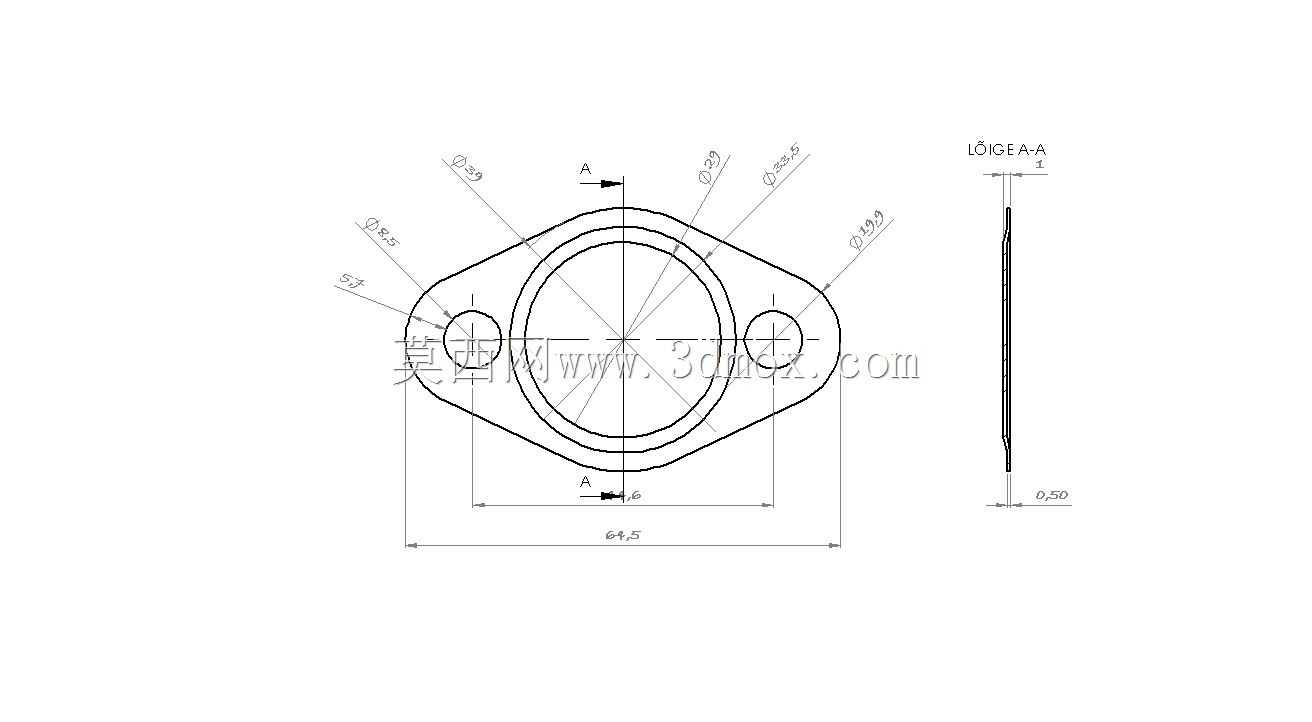

从结构设计思路来看，这款盲板采用了对称式的菱形法兰轮廓，整体为薄型平板式结构，中心设置大尺寸圆形避让或者封堵区域，两侧对称布置两个安装通孔，孔位的中心距完全匹配CRD2.8机型EGR对接法兰的螺栓孔位置，安装时不需要额外调整管路位置，直接对齐孔位穿入紧固螺栓即可完成装配。外形尺寸方面，盲板整体横向最大宽度为64.5mm，板身厚度为0.5mm，属于薄型密封垫片类结构，安装后不会额外占用过多的法兰对接间隙，避免出现螺栓紧固行程不足的问题。

细节设计上，中心封堵区域设置了多层环形压合筋结构，对应法兰端面的密封环槽位置，在螺栓夹紧后，环形筋能够产生微量的弹性形变，填充法兰端面的微观加工不平度，即使在发动机舱长期高温、振动的工作环境下，也能维持稳定的密封性能，不会因为温度循环变化出现密封面松弛泄漏的问题。两侧的安装孔做了小尺寸的倒角处理，能够避免穿入螺栓时孔边的毛刺刮伤螺栓螺纹，也能在安装时起到一定的导向作用，降低现场装配的对位难度。盲板的外轮廓边缘做了圆角过渡处理，没有尖锐的冲切毛边，既可以避免安装过程中划伤操作人员，也能减少应力集中点，在长期受夹紧力与管路振动影响时，不会从边缘位置出现开裂变形的问题。

不同于常规的厚型封堵盖板，这款薄型盲板同时兼顾了密封垫片与封堵板的双重作用，不需要额外加装密封垫片，单一部件即可完成通路封堵与端面密封的功能，减少了装配时的零件数量，也避免了多零件叠装时出现的密封面错位风险。从实际使用的角度出发，这类盲板的材质需要耐受发动机排气侧的高温以及废气中的腐蚀性成分，结构强度需要承受EGR管路内的压力波动，不会在长期使用后出现被压力击穿、腐蚀破损的问题。在建模过程中，这类薄型法兰类零件需要重点管控安装孔位的位置度、中心密封区域的同轴度以及板身的平面度参数，任何一项参数超差，都可能导致安装时孔位不对中、密封面压合不紧密，最终出现废气泄漏的问题，影响发动机的正常运行。
