俄式学校车床TB4用方形刀架结构

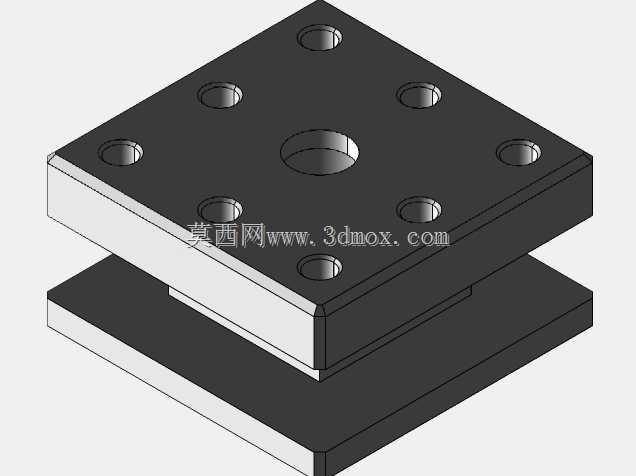

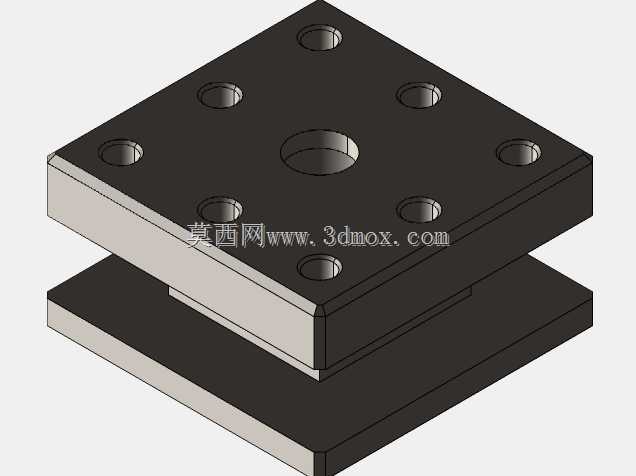

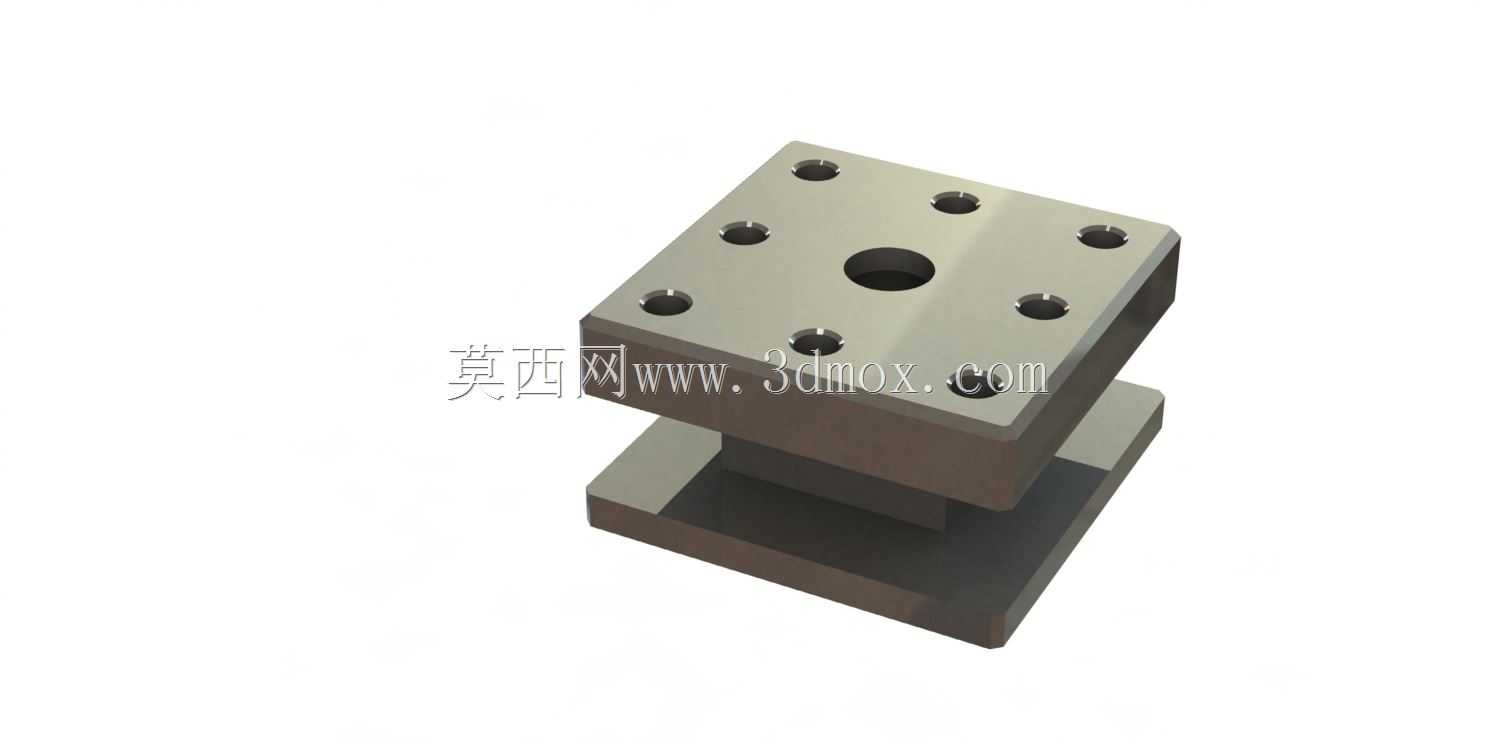

在普通卧式车床的日常车削作业场景中，刀架作为直接承载切削刀具的核心功能部件，其结构刚性、装夹精度与安装适配性，直接决定了工件外圆、端面、切槽、成型面等工序的加工稳定性，尤其在教学实训场景下的小型车床配置中，刀架的易操作、高适配特性更能降低实训操作的上手门槛，减少装夹调试的辅助时长。这款适配俄式TB4（TV4）学校车床的刀架，采用上下双层叠合的方形结构设计，上层刀座板均匀分布8个螺栓过孔，中心设置定位沉孔，可实现与车床中拖板上部安装基面的精准定位，避免刀架在大进给切削时出现位置偏移；下层为安装基座，与中拖板滑移台面贴合，保证整体安装的平面度要求。设计过程中充分考虑教学场景下的频繁换刀需求，刀架开口尺寸设置为16x18，可适配常规方形截面车刀的装夹，无需额外加装刀垫即可满足常用外圆刀、端面刀、切断刀的装夹高度要求，中心高度严格控制为14mm，与该车床主轴中心高完全匹配，装刀时无需反复调整刀尖高度，大幅缩短实训过程中的换刀对刀时间。刀架的紧固件选用M8规格螺栓，适配DIN 912内六角圆柱头螺钉或DIN 9612六角头铰制孔用螺栓，既可以通过内六角螺钉实现快速装拆，也可在重载切削场景下更换铰制孔螺栓提升连接刚性，满足不同切削负荷下的紧固需求。从安装边界来看，方形基座的孔位布局完全匹配TB4车床中拖板的原有安装螺孔位置，替换原有刀架时无需对中拖板进行二次钻孔或基面修磨，可实现直接换装，降低设备改造的工作量。上层刀座的孔位采用对称分布设计，可根据车削作业的走刀方向调整刀具安装位置，无论是正向走刀车削外圆，还是反向走刀车削端面，都能保证刀具装夹的受力点落在刀架支撑面的中心区域，避免切削力偏载导致的刀架变形或让刀现象。在实际实训教学应用中，这款刀架的分层结构也便于拆解演示，可帮助实训学员直观理解车床刀架的定位原理、紧固方式与装夹逻辑，相较于复杂的转塔刀架，其结构简单可靠，维护成本极低，即使学员操作不当导致螺栓滑牙或基面磕碰，也可快速更换紧固件或修磨基面恢复精度，非常适合教学场景下高频次、低容错的使用需求。刀架的上下结合面采用精磨加工，平面度控制在合理公差范围内，叠合后无明显间隙，可保证切削过程中振动被有效传递至床身，减少刀位处的切削振颤，提升工件表面加工质量。
