军用卡车涂装标识激光切割模板

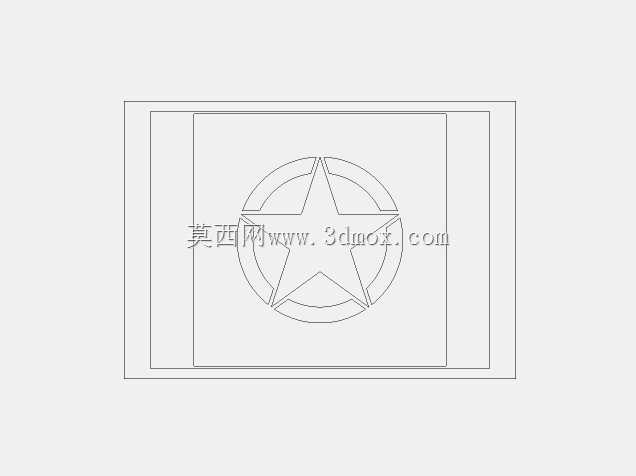

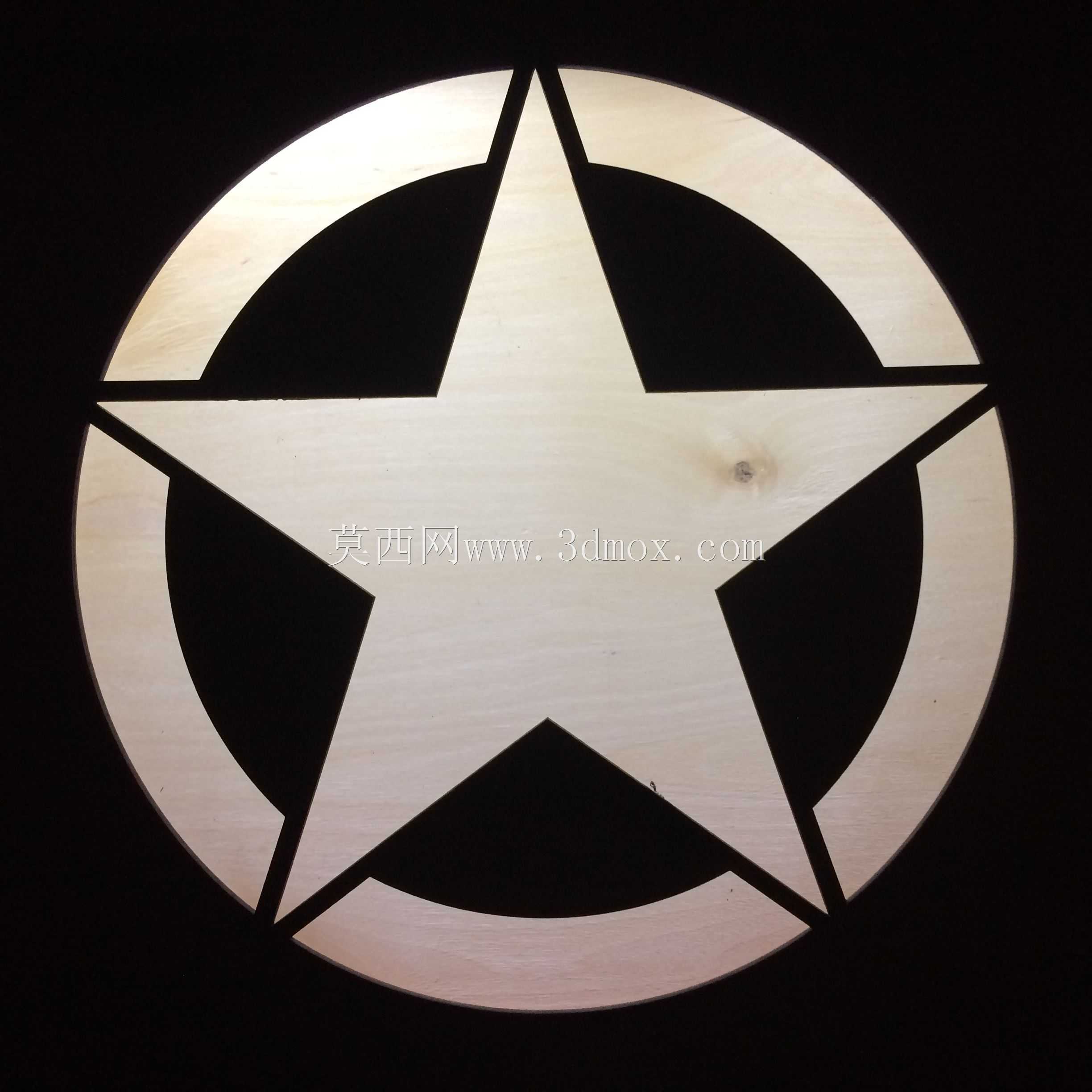

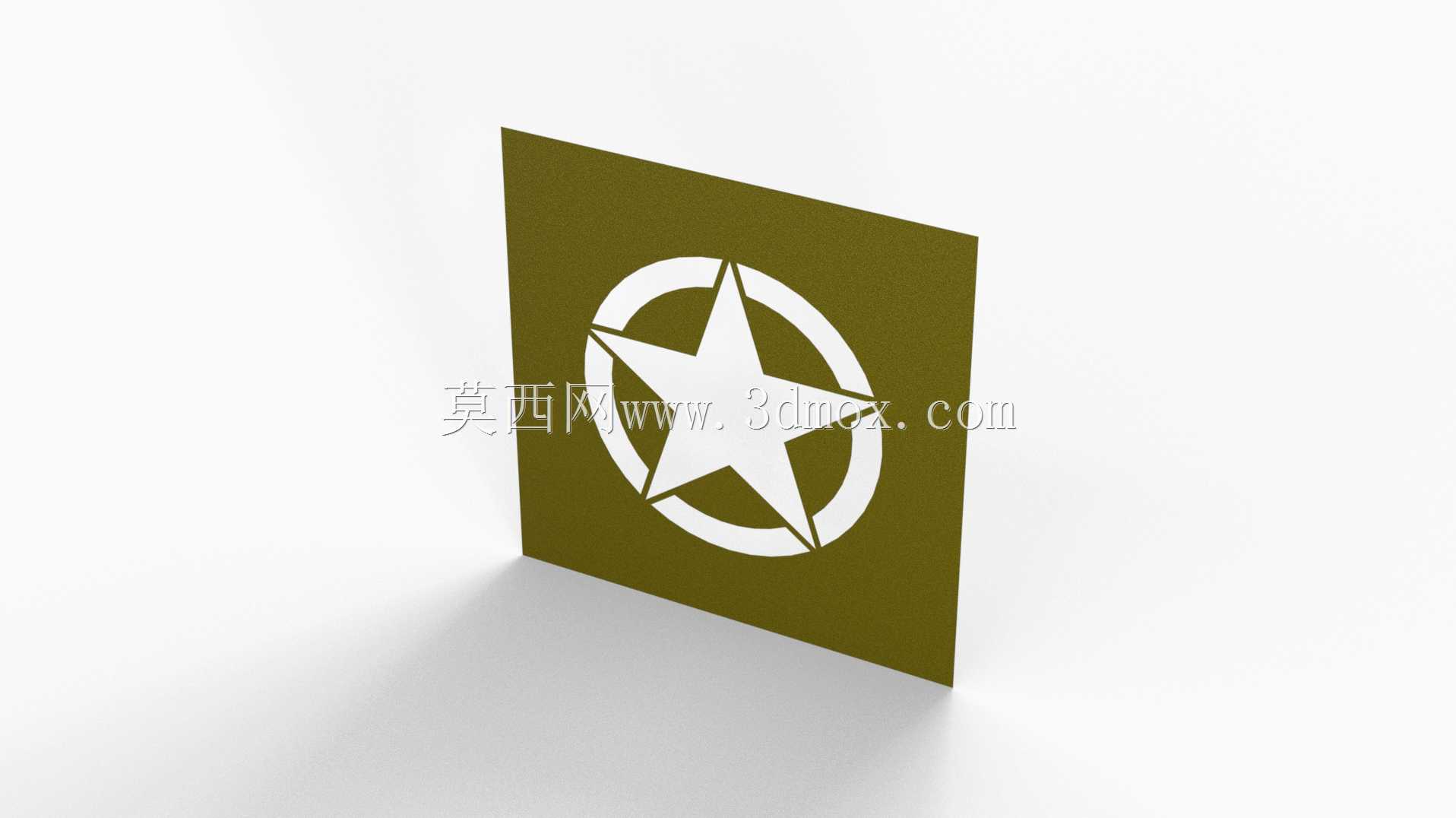

这类涂装模板主要服务于军用车辆外观标识的标准化施工作业，在车辆整备、影视道具制作、军迷车辆改装场景中都有实际应用，能够避免手工绘制标识时出现的比例失调、边缘毛糙、图案走形问题，大幅提升涂装作业的效率与成品一致性。设计这类模板时，首先要匹配对应车型的车身曲面弧度，不能直接采用平面图案硬套，否则贴附时会出现翘边、图案拉伸变形的情况，所有标识的轮廓线条都要做0.3毫米的工艺余量预留，适配激光切割胶合板时的烧蚀公差，避免切割后图案线条偏细、转角处出现过烧缺口。模板的整体尺寸根据军用卡车车身常见的标识张贴区域设定，单块模板的最大外轮廓控制在1200毫米以内，宽度不超过800毫米，既能够覆盖车门、车头、货厢侧面等主要标识张贴位置，又不会因为尺寸过大导致胶合板裁切后出现翘曲变形，存放和搬运时也不容易折损。模板上的所有军事标识图案都按照实车涂装的比例缩放，五角星、部队编号框、警示标识的线条宽度统一设置为15毫米，保证喷涂后标识的视觉识别距离符合要求，图案转角处全部做R2圆角处理，一方面避免激光切割时锐角位置出现焦黑，另一方面喷涂时不会因为锐角处积漆导致图案边缘出现流挂。模板的定位边设置在图案外侧100毫米位置，使用时可以通过磁吸块或者美纹纸将定位边固定在车身上，不需要反复测量对齐，单人即可完成整台车的标识涂装作业，相比传统的手绘或者贴纸转印方式，涂装效率能够提升60%以上，而且喷涂后的图案边缘整齐，没有贴纸残留的胶痕，后续补漆时也可以直接复用模板，不需要重新制作定位基准。针对车身曲面弧度较大的位置，模板上还预设了3毫米宽的应力释放缝，缝的位置全部选在图案线条的空白处，不会破坏标识的整体完整性，贴附时可以顺着曲面弯折模板，不会因为板材应力导致图案移位。胶合板选用5毫米厚的椴木层板作为基材，激光切割后的切面光滑无毛刺，重复使用次数可以达到20次以上，不会因为反复粘贴、清洗出现边缘起毛的问题，模板表面还做了封边处理，避免喷涂时油漆渗入板材纤维导致模板变形，用完后只需要用稀料擦拭表面残留油漆即可收纳，不需要特殊的养护条件。
