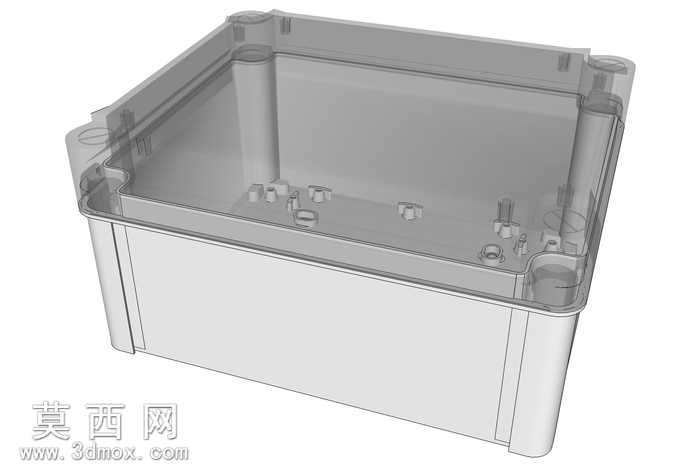

奥普ABS材质塔拉萨户外防护电气盒透明盖

本作品为户外防护型电气盒的透明上盖三维建模作品，整体采用ABS工程塑料作为设计材质，建模阶段严格参照实物的尺寸参数进行1:1比例还原，外部轮廓尺寸精准控制为241x192x128mm，对应盒体内部容纳尺寸为225x175x120mm，完全匹配同规格塔拉萨系列电气箱的装配需求。建模过程中首先通过草图绘制勾勒出盒盖的外轮廓与内凹腔体结构，对边角位置做了适配IP66防护等级的圆弧过渡处理，避免应力集中的同时提升密封胶条的贴合紧密度。结构设计上，盒盖内侧预留了对应施耐德NSYTBS241912HT箱体的卡扣定位柱，每处定位柱都做了根部加厚的拔模处理，适配注塑生产的脱模需求，同时对应金属安装板的位置预留了NSYAMP2419TB型号裁判件的固定卡槽，无需额外打孔即可完成内部元器件安装板的快速固定。材质渲染阶段，针对透明ABS的半透磨砂质感做了分层材质调节，外层设置轻微的磨砂漫反射效果模拟熏制工艺的哑光质感，内层保留适度的透光属性，可在不开启盒盖的情况下观察内部电气元件的工作状态，同时还原了ABS材质耐冲击、防紫外线的材质特性。盒盖边缘设计了一圈内嵌式的密封胶条安装槽，槽体深度与宽度严格匹配IP66防护等级的密封胶条尺寸，配合四角的固定螺丝柱，可实现IK07等级的外部冲击防护与IP66级别的防尘防水效果，适配户外露天、高粉尘、潮湿喷淋等复杂工况下的电气元件防护需求。建模过程中对所有加强筋的位置、厚度都做了参数化设置，既保证盒盖整体的结构强度，又避免壁厚不均导致的注塑缩痕问题，每处装配结构都做了公差预留，确保与对应型号箱体的装配契合度，整体模型结构完整，细节还原度高，可直接用于注塑模具开发、产品装配演示、防护方案模拟等场景。
