GoPro运动相机专用固定连接底座设计

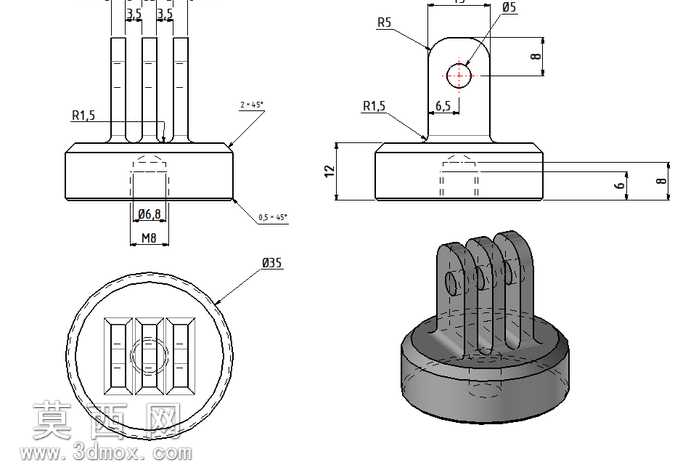

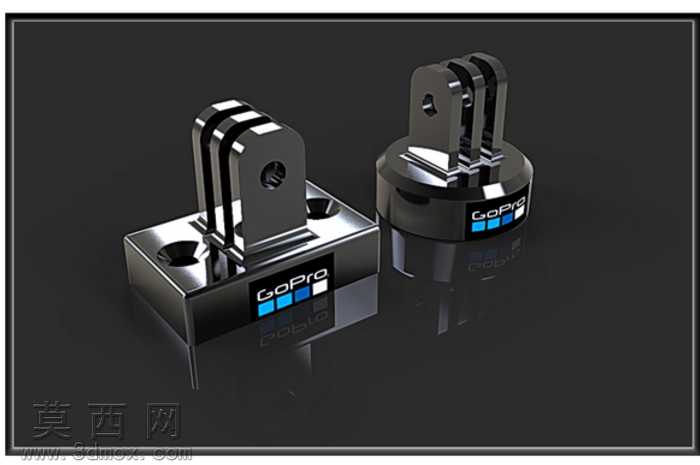

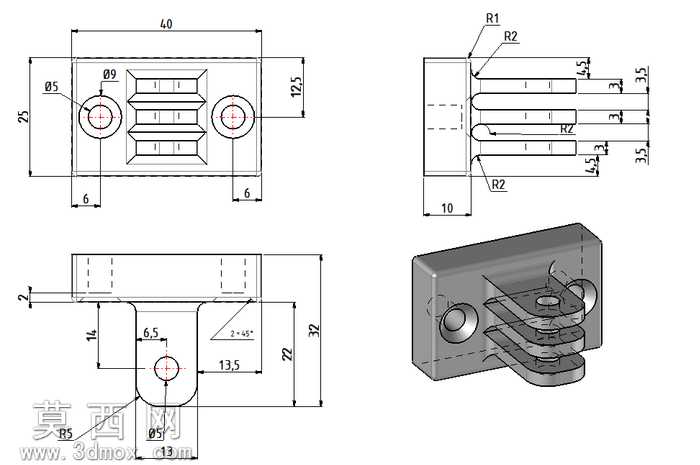

本作品为适配GoPro系列运动相机的两款专用固定连接底座，建模过程依托三维参数化设计软件完成，全程遵循运动相机配件的安装尺寸规范与使用强度要求开展设计。首先开展结构拆解与基准搭建，两款底座分别对应平面安装与柱面转接两类使用场景，建模初始阶段先确立GoPro标准双叉卡扣的统一基准轴与安装孔位基准，确保两款底座的相机连接端尺寸完全兼容原厂配件标准，避免出现安装适配偏差。建模过程中优先采用实体拉伸、切除命令构建主体轮廓，针对底座上的双叉卡扣结构，通过对称约束保证两侧叉臂的平行度与同轴度，预留的铰接销轴孔严格匹配通用GoPro配件的销轴直径，同时在叉臂根部做圆角过渡处理，既消除建模过程中的应力集中隐患，也还原实际注塑生产中的工艺圆角特征。材质与渲染环节，两款底座均采用硬质工程塑料的材质设定，渲染阶段为模型赋予哑光黑色硬质塑胶材质，添加细微的磨砂颗粒质感模拟真实产品的表面触感，在底座表面的GoPro标识区域做分色处理，还原品牌标识的白蓝配色细节；场景搭建采用深色反光地面，通过三点布光方案突出金属质感的反光效果与塑胶材质的哑光质感，调整光线角度让底座的棱角结构产生清晰的明暗交界线，充分展现模型的结构立体感与细节精度。结构设计层面，方形平面款底座设置两个沉头安装孔，可通过螺丝将底座固定在平面载体上，沉孔深度经过参数化计算，确保螺丝安装后头部完全没入底座表面不会凸起干涉相机安装；圆形转接款底座底部设置圆柱转接结构，可适配各类管状、杆状载具的转接配件，两款底座的卡扣端均保留标准的铰接间隙，确保安装相机后可正常调整拍摄角度，同时卡扣的厚度经过强度校核，满足运动场景下的抗冲击使用需求。整体建模过程严格遵循参数化设计逻辑，所有特征尺寸均可通过参数调整快速修改，方便后续衍生适配不同安装场景的同系列固定底座，模型的细节还原度高，结构逻辑清晰，可直接用于配件开模生产的参考、3D打印自制配件以及相关产品的结构设计参考。
