气动工具配套拧紧接杆批头结构设计

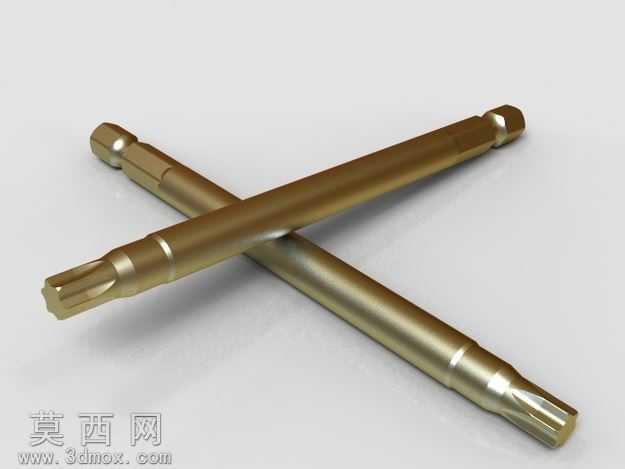

本模型为气动拧紧工具配套的加长接杆批头，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循五金工具的实际生产尺寸规范，对批头的驱动端、工作端、杆身衔接结构做了精准的特征还原。建模阶段首先绘制杆身的回转基体，通过拉伸、旋转特征构建基础杆体，再对两端的六角驱动衔接位、梅花批头工作位做细节切削处理，精准还原了批头端部的咬合齿形结构，保证齿形角度、深度与通用气动工具、紧固件的适配尺寸完全匹配，同时对杆身的环形定位槽做了等距阵列处理，还原了接杆与工具快换结构的卡位特征。材质渲染阶段采用了镀钛五金件的金属材质参数，调整金属粗糙度、反射光泽度参数，还原了工业级批头表面的镀钛古铜色泽与金属质感，同时对杆身的倒角、棱边做了细微的圆角处理，还原实际五金加工后的边缘钝化效果，避免模型出现尖锐棱角不符合实际生产工艺的问题。结构设计上充分考虑了气动拧紧作业的受力需求，杆身采用等强度变径过渡设计，在两端衔接位置做了加粗补强处理，避免高扭力作业下出现杆体断裂的问题，端部批头的齿形做了导向斜角设计，既可以快速对准紧固件槽位，也能减少咬合过程中的齿部磨损，驱动端的六角结构做了公差适配设计，保证与气动扳手、风批等工具的输出端可以顺畅插接，同时不会出现过大旷量影响扭力传递。设计过程中参考了市面主流工业级加长批头的结构参数，对杆身长度、端部尺寸、卡位槽位置做了多轮校验，确保模型可以直接用于生产开模参考，也可用于工具装配场景的三维装配模拟，整体模型特征完整，无冗余几何结构，曲面过渡顺滑，装配关系清晰，还原了气动工具拧紧附件的真实结构与工艺特征。
