生产线大袋吊挂承载支架结构设计

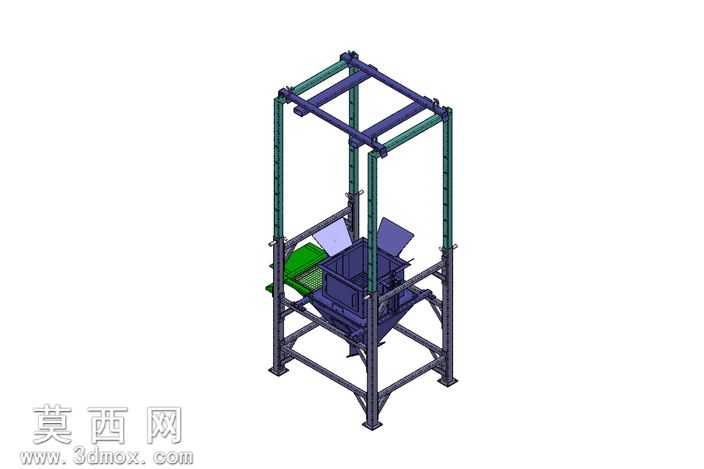

本模型为生产线配套的大袋吊挂承载支架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械工装设计的尺寸规范，对各部件的装配关系做了完整约束，确保整体结构无干涉、装配逻辑符合实际生产加工要求。模型整体采用立式框架式结构设计，主体支撑部分选用工业铝型材作为竖向承重立柱，搭配横向连接型材搭建出顶部吊挂承载梁与底部稳定支撑底座，型材之间采用标准角件连接结构，既保证了整体框架的结构强度，也兼顾了工装拆装调整的便捷性。支架中部设置有大袋定位承接料斗结构，料斗采用钣金折弯焊接结构建模，表面赋予哑光金属材质模拟实际碳钢焊接件的质感，料斗侧边设置有导向斜板与袋体定位组件，可在大袋吊挂卸料过程中对袋体起到限位导向作用，避免袋体偏移影响物料输送流程。顶部吊挂梁预留有标准吊具安装位，可适配生产线常用的电动葫芦、气动吊具等吊挂设备，底部支撑脚设置有地脚安装板，可通过膨胀螺栓与生产车间地面固定，保障支架在承载重载大袋时的结构稳定性。建模过程中对所有连接孔位、型材切口、焊接坡口等细节做了还原，各部件的材质区分清晰，金属结构件统一赋予碳钢或铝型材材质，导向护板等部件赋予工程塑料材质，渲染效果贴合工业现场实际设备的视觉表现。整体设计围绕生产线大袋物料的吊挂、卸料、暂存工序需求展开，结构布局紧凑合理，在保证承载能力的前提下尽可能压缩设备占用空间，可直接作为散装物料生产线的配套承载工装参考，也可根据实际生产的袋体尺寸、承载重量参数对框架尺寸、料斗容积做参数化调整，适配不同规格的大袋物料处理需求。
