车床电磁耦合控制卡盘齿轮箱结构设计

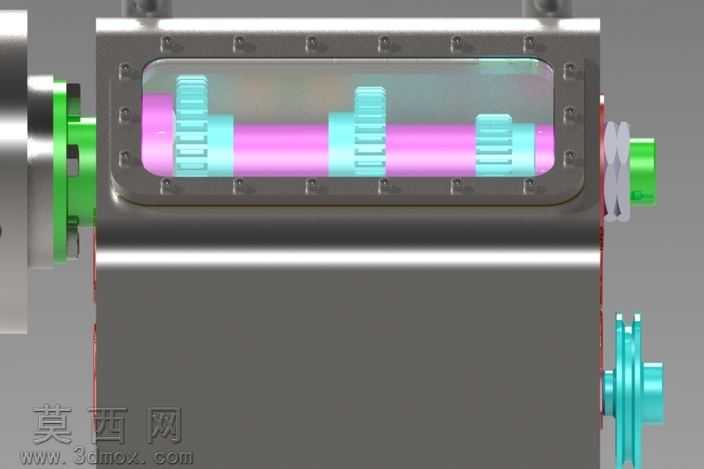

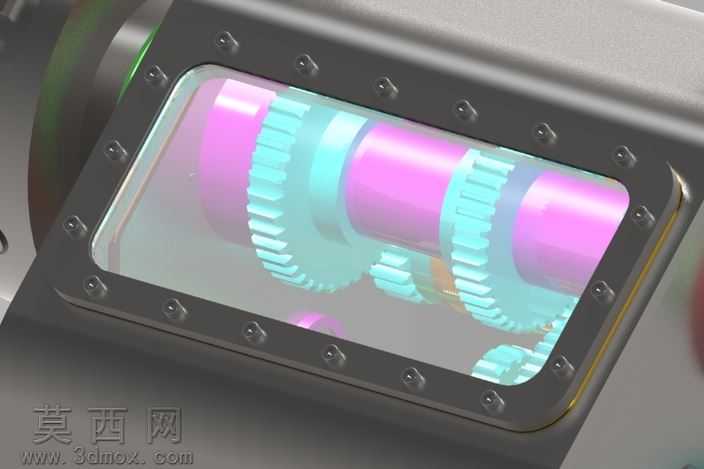

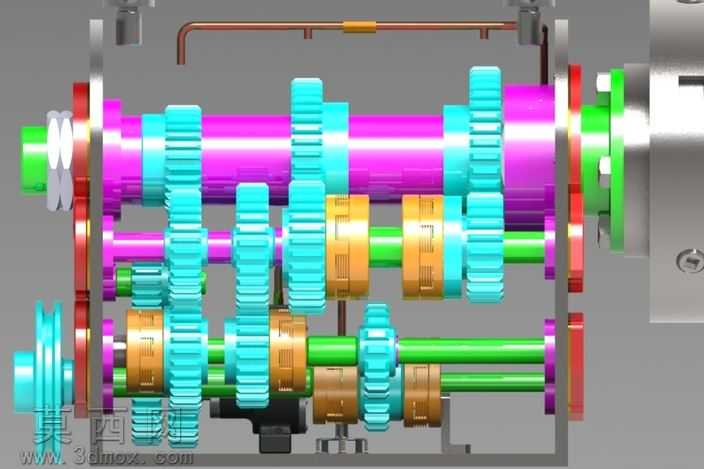

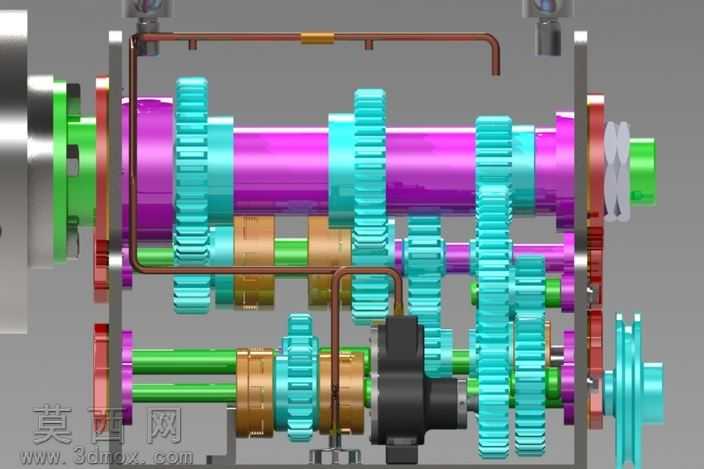

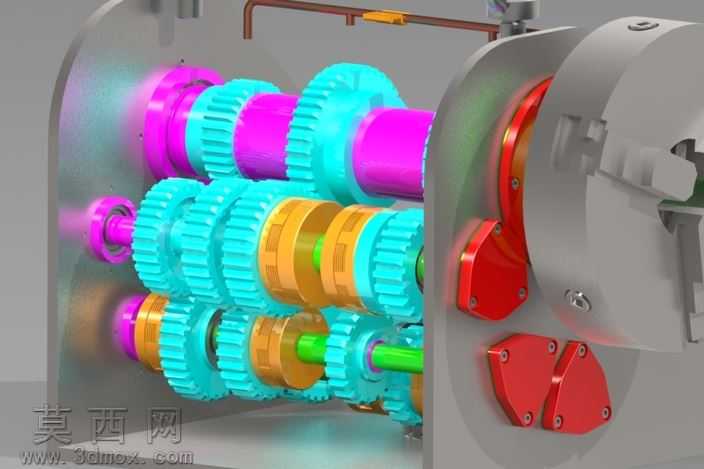

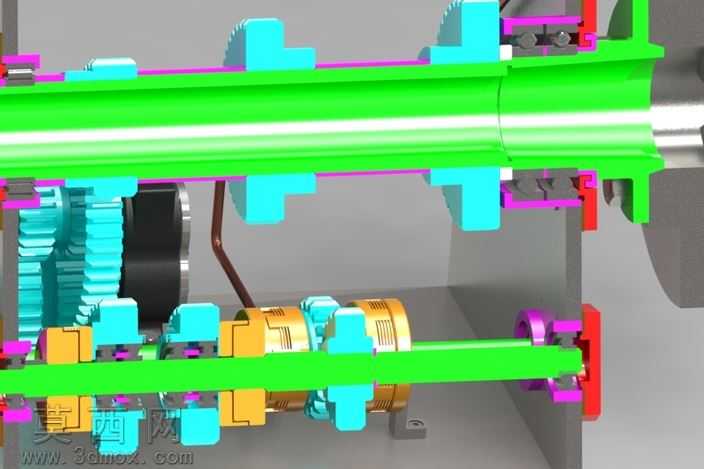

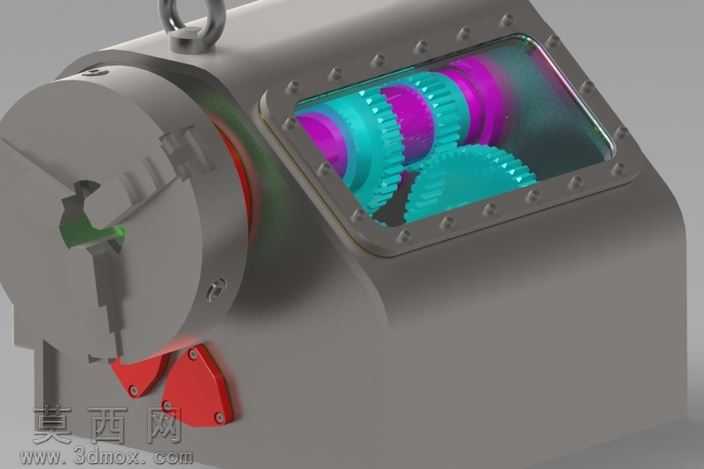

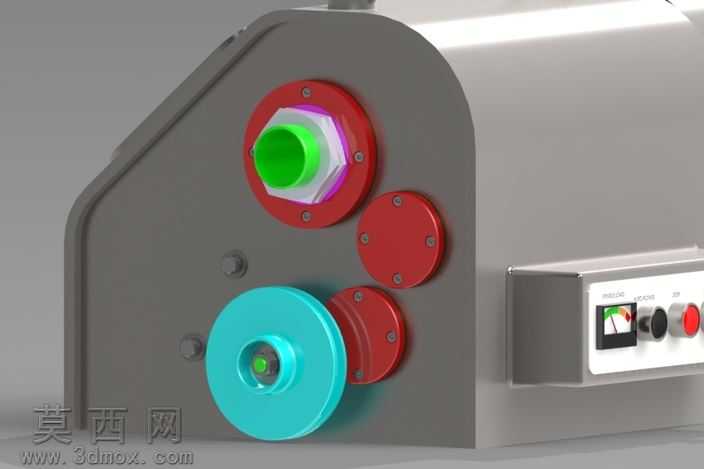

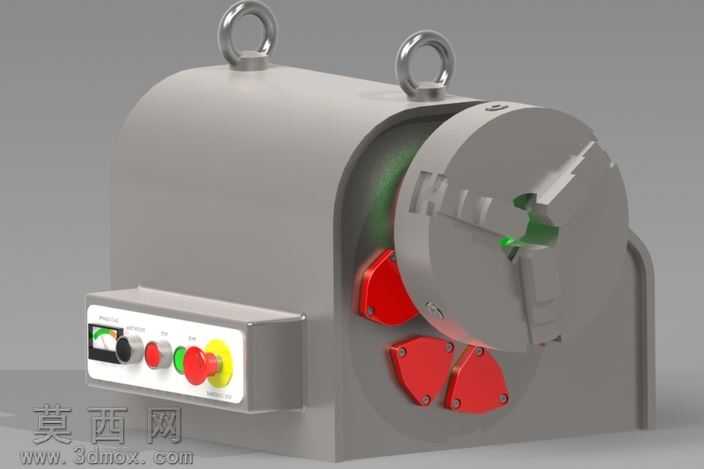

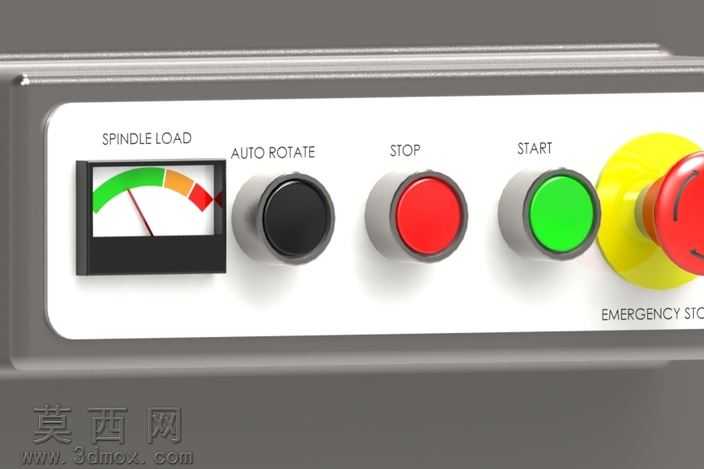

本作品为车床配套的电磁耦合控制式卡盘齿轮箱三维建模成果，建模过程中严格遵循机床传动部件的实际工程尺寸比例，对齿轮箱的外部壳体、内部传动腔体、电磁耦合组件安装位、卡盘连接端、操作控制模组、吊装结构等部分进行了全参数化还原。建模阶段先完成整体壳体的基础轮廓搭建，壳体采用圆角过渡的封闭式铸造结构设计，顶部预留两个对称的吊环安装位，匹配车间吊装转运的实际使用需求；壳体侧面开设三处红色端盖覆盖的检修口，方便后期对内部传动齿轮、电磁耦合模块进行维护调试，端盖采用螺栓固定的结构设计，建模时还原了每一处螺栓孔的排布位置与尺寸。前端卡盘连接法兰部分，精准还原了卡盘的装夹结构轮廓，内部预留电磁耦合组件的动力输出通道，电磁耦合模块作为核心控制部件，建模时明确了其与输入轴、输出卡盘轴的连接配合关系，可实现卡盘转速的电控调节，替代传统机械换挡结构，提升车床卡盘转速切换的响应效率与运行稳定性。侧面的操作控制模组部分，还原了急停按钮、启动按钮、功能调节旋钮、状态显示仪表的布局，控制盒采用嵌入式安装结构与齿轮箱壳体连为一体，符合实际机床的操作人机工程设计。材质渲染阶段，壳体部分采用哑光铸铁材质，还原铸造箱体的磨砂金属质感；吊环采用亮面不锈钢材质，突出金属反光特性；检修端盖采用醒目的红色烤漆材质，与灰色箱体形成视觉区分；操作按钮分别采用红、绿、黄等对应功能的塑料材质，显示仪表采用玻璃面板搭配黑色边框的材质效果，整体渲染光影柔和，各部件材质区分清晰，可直观呈现齿轮箱的外观结构与各组件的装配关系。设计思路上围绕车床卡盘转速控制的实际功能需求，将电磁耦合结构集成于齿轮箱内部，在保证传动强度的前提下优化箱体结构，减少外部冗余部件，提升整体结构的紧凑性，同时预留充足的维护操作空间，兼顾设备运行的稳定性与后期维护的便捷性，完整还原了该类机床齿轮箱的结构特征与功能布局。
