W16发动机曲轴连杆机构动画三维设计

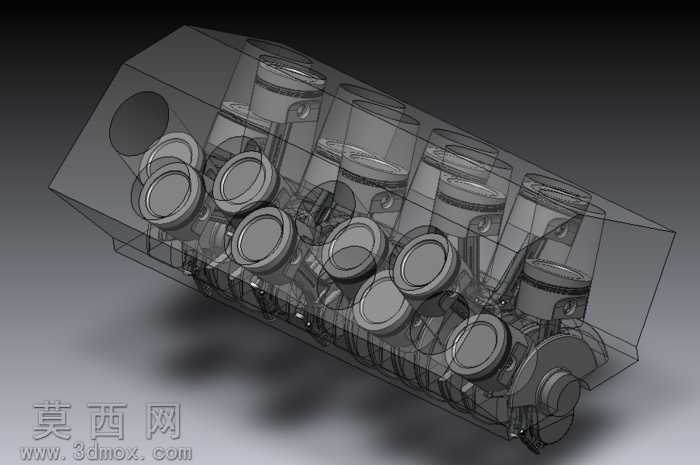

本作品为W16发动机曲轴连杆机构的三维动画设计成果，建模阶段依托三维参数化设计软件完成全零部件的精准复刻，首先梳理W16发动机双V型8缸的布局逻辑，确定16个气缸呈90度夹角双列排布的空间坐标，逐一完成活塞、活塞环、活塞销、连杆、曲轴主轴颈、连杆轴颈、平衡块、缸体轮廓等核心零件的参数化建模，每个零件的尺寸比例严格参照W16发动机的真实工程参数设定，确保各运动部件的配合间隙符合内燃机设计规范。材质与渲染环节，针对不同零部件的物理属性匹配对应材质：缸体采用半透明磨砂工程材质，既保留整体轮廓的辨识度，又可清晰展示内部传动结构的运动状态；活塞、连杆、曲轴等运动部件采用哑光金属材质，区分不同金属部件的表面粗糙度，曲轴的平衡块部分做深色氧化质感处理，活塞顶面做轻微的积碳质感模拟真实工况，渲染阶段采用三点布光方案，主光源从侧上方投射勾勒零件轮廓，辅光源补光消除暗部死黑，环境光添加微弱的冷色调反射提升金属质感，最终渲染出的线框加实体结合的展示效果，可清晰观察内部结构的同时保留整体装配关系。动画设计阶段，严格按照四冲程内燃机的工作时序设定运动参数，16个气缸按照W型发动机的点火顺序依次完成进气、压缩、做功、排气的冲程动作，曲轴的旋转角度与活塞的上下止点位置完全匹配，连杆的摆动角度随曲轴转动实时计算，避免出现运动干涉，动画过程中可直观看到曲轴带动连杆推动活塞往复运动的完整传动逻辑，平衡块随曲轴转动抵消往复惯性力的动态效果也做了精准还原，整体动画帧率设定为30帧每秒，运动过程平滑无卡顿，可用于内燃机结构教学、动力总成原理演示等场景。设计过程中重点解决了多气缸运动时序匹配、复杂空间结构下的运动干涉检查、半透明材质与内部结构的视觉平衡等问题，所有运动部件的约束关系完全按照真实机械连接逻辑设定，曲轴与缸体之间设定旋转副约束，连杆与曲轴连杆轴颈、活塞销之间设定旋转副约束，活塞与缸套之间设定滑动副约束，确保动画运动逻辑与真实发动机工作状态完全一致，无穿模、错位等不符合机械原理的问题。
