多片式光盘离合器传动组件三维结构

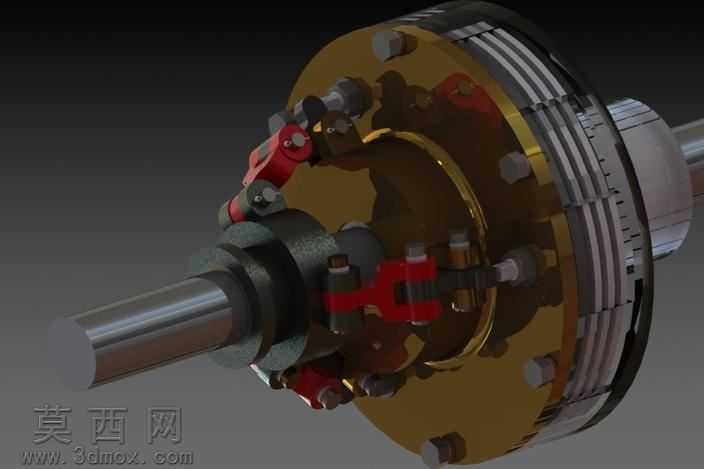

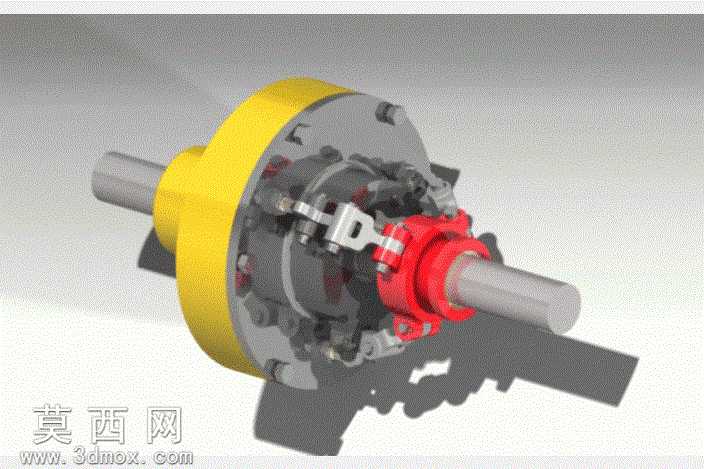

本作品为多片式光盘离合器传动组件的三维建模成果，建模过程严格遵循机械传动部件的实际设计逻辑，先从核心的传动轴结构开始搭建，依次完成摩擦片组、压盘组件、离合操纵杠杆、锁紧紧固件、连接法兰等所有零部件的参数化建模，每一处结构尺寸都参照实际离合器的传动配比与装配公差进行设定，保证各部件之间不存在干涉问题。建模完成后对装配体进行了真实材质赋予：传动轴采用调质合金钢材质，渲染时突出金属表面的精加工质感与细微的磨削纹理；摩擦片组采用复合摩擦材料与钢质基片交替的材质搭配，清晰区分摩擦工作面与钢质基底的视觉差异；压盘与壳体部件采用铸钢搭配局部精加工面的材质表现，还原铸造表面的哑光质感与配合面的高光金属效果；操纵杠杆组件采用锻钢材质，表面做发黑处理的视觉呈现，紧固件则采用镀锌标准件的亮银色金属质感。渲染阶段采用工业产品展示常用的三点布光方案，主光从侧上方打亮离合器主体结构，勾勒出整体轮廓与部件层次，辅光补充暗部细节避免结构死黑，轮廓光分离主体与深色背景，突出多片摩擦片的层叠结构、杠杆组件的铰接关系、传动轴与壳体的配合细节。设计过程中重点还原了多片离合器的核心传动逻辑：摩擦片组通过花键与传动轴连接，压盘在操纵杠杆的驱动下可轴向移动，实现摩擦片的压紧结合与分离脱开，所有铰接点、配合面、锁紧结构都按照实际机械装配要求设计，既保证了外观结构的高度还原，也能清晰展示该类离合器的动力传递路径与离合动作原理，可用于机械原理教学、传动结构演示、产品方案展示等场景，模型装配关系完整，各部件可单独拆分查看内部结构，能够直观呈现多片式离合器的精巧机械设计。
