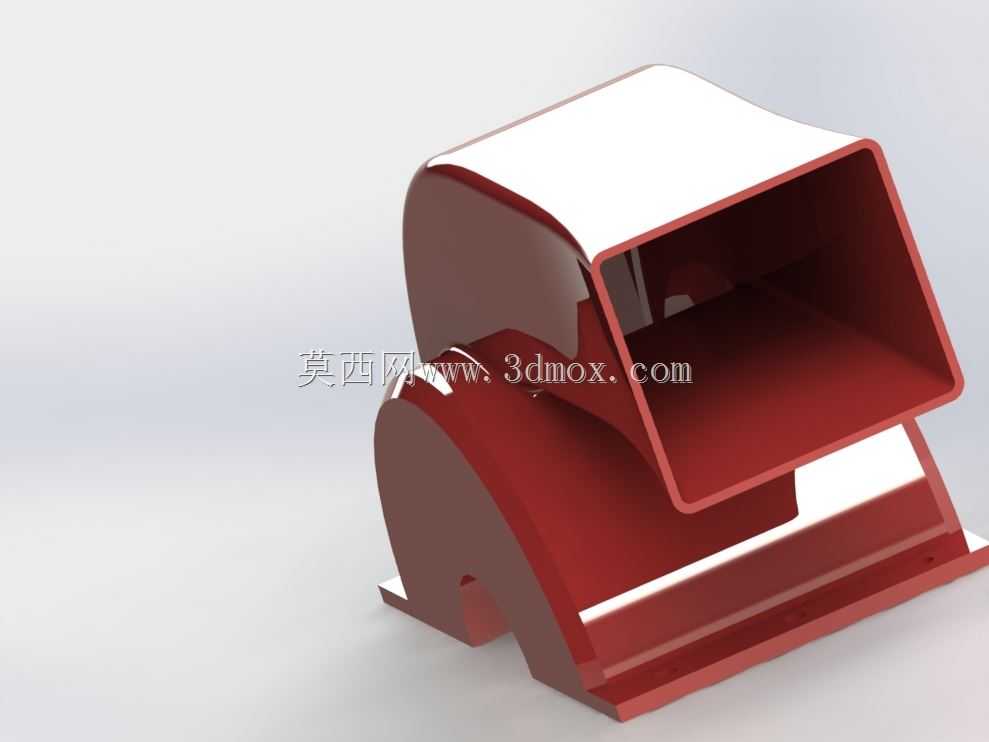

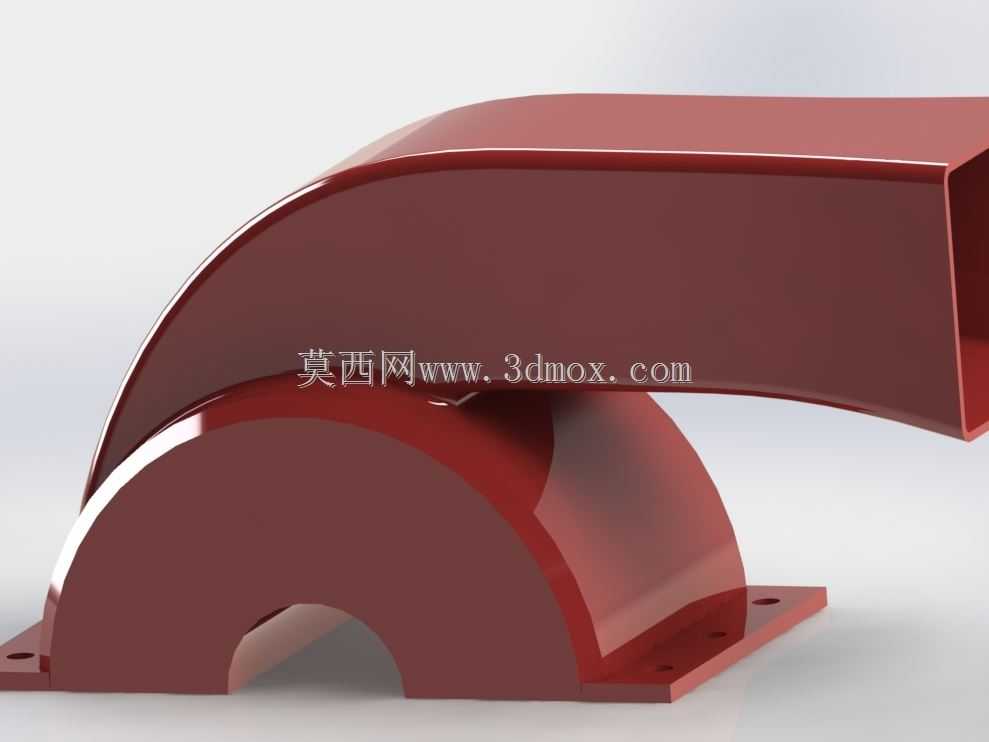

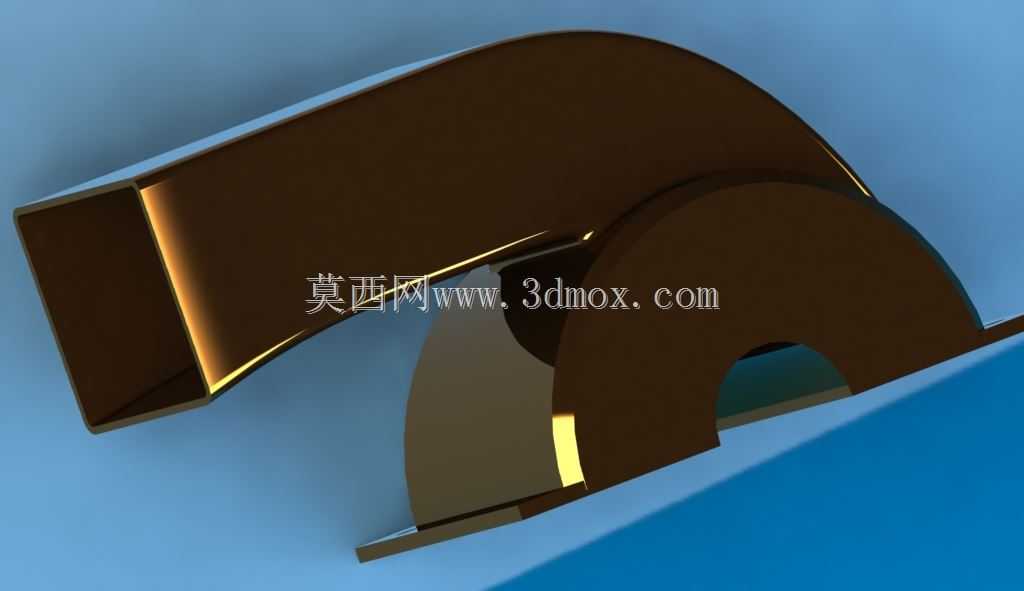

鼓风机上部弧形壳体结构设计

在工业通风、气体输送类设备的整机结构中，上部壳体是决定风机流道平顺性、运行振动水平与安装适配性的核心部件，本次呈现的鼓风机上部结构，针对中低压离心式鼓风机的上部包覆与流道约束需求完成设计，可适配厂房通风、工艺送风、除尘系统引风等多个常见工业场景的鼓风机装配需求。从实际使用场景来看，这类上部壳体主要承担三个核心功能：其一为流道约束功能，壳体的弧形内壁与风机叶轮上部轮廓形成均匀的渐扩流道，可将叶轮甩出的高速气流平顺导向出风口，避免流道突变产生的涡流损耗，降低风机运行时的气动噪声，经过曲率匹配的内壁弧度，能够让气流在壳体内完成动能到静压能的平稳转换，提升风机的实际运行效率；其二为结构防护功能，壳体整体包覆叶轮上部区域，可避免运行过程中异物落入叶轮间隙造成卡滞，同时阻隔叶轮高速旋转带来的机械风险，满足工业设备的安全防护要求；其三为安装定位功能，下部带安装孔的法兰边可与鼓风机下部机壳完成精准对接，法兰边的孔位按照通用风机安装尺寸排布，可直接适配同规格的下部机壳，无需额外加工转接结构。设计过程中优先考虑了流道曲率的连续性，整个弧形壳体的曲面采用G2连续过渡，避免局部曲率突变造成的气流分离，壳体的壁厚按照常规风机的承压需求选取，在保证结构刚度的前提下控制整体重量，避免壳体过重增加下部机壳的承载负担。安装边界方面，下部法兰边的安装孔采用对称排布，孔位间距符合通用中低压鼓风机的安装尺寸规范，法兰边的平面度公差控制在机械装配要求范围内，保证与下部机壳对接时的密封性能，避免结合面漏风影响风机出力；壳体上部的弧形轮廓与出风口的对接段采用等截面过渡，可直接对接标准规格的通风管道，无需额外制作变径接头。从结构细节来看，壳体的转角位置做了圆弧过渡处理，避免应力集中造成的壳体变形，尤其是法兰边与弧形壳体的连接位置，设置了均匀的过渡圆角，可承受风机运行过程中的气流脉动载荷，长期运行不会出现焊缝开裂或者连接松动的问题。在实际选型适配时，该上部结构可匹配对应叶轮直径的鼓风机下部总成，安装时只需将法兰边的孔位与下部机壳的安装孔对齐，加装密封垫后紧固螺栓即可完成装配，不需要复杂的现场调整，能够有效缩短设备的组装与维护周期。针对不同的使用场景，该结构的曲面曲率可根据风机的风压风量参数做适应性调整，比如用于除尘系统引风时，可适当加大流道的渐扩角度，提升含尘气流的通过性，减少粉尘在壳体内壁的沉积；用于车间送风时，可优化内壁的光滑度，进一步降低气动噪声，提升车间环境的舒适度。整个结构的设计没有冗余的附加结构，所有曲面与连接结构都服务于气流输送与安装固定的核心需求，既满足了机械结构的强度刚度要求，也兼顾了气动性能的优化，能够适配多数常规工业场景下的鼓风机装配需求，为风机整机的稳定运行提供结构支撑。
