工业用弧形弯钩式吊挂承重构件

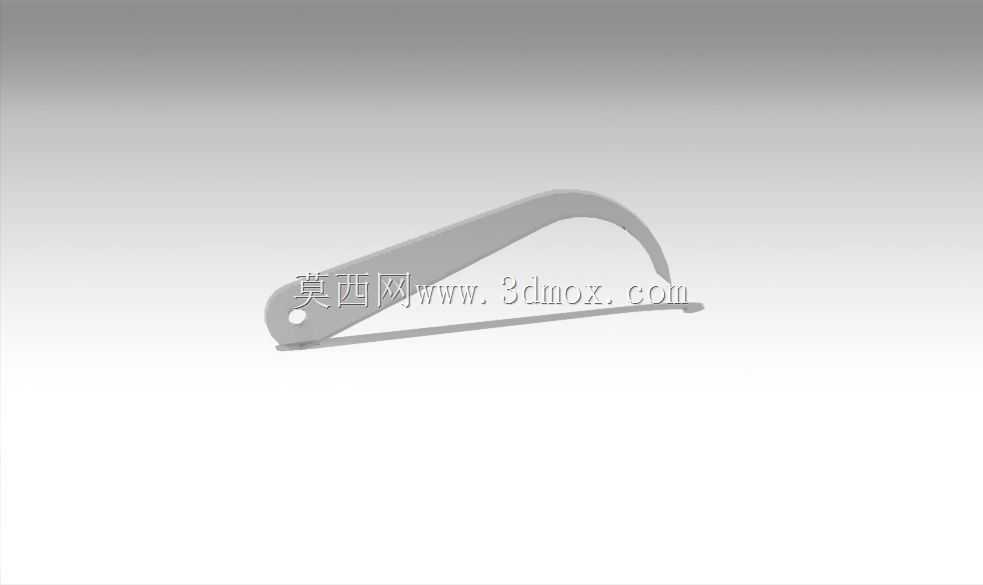

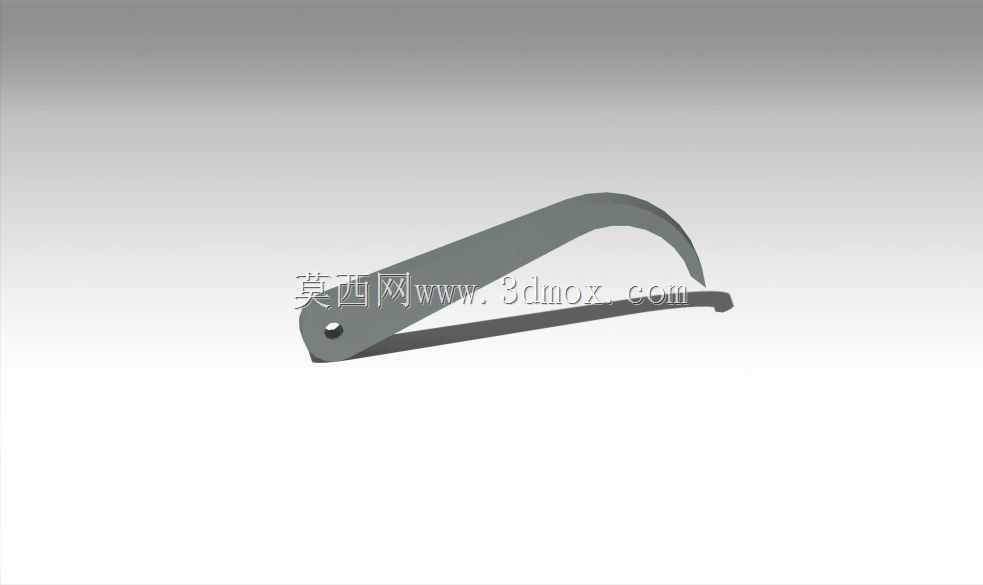

这类弧形弯钩构件在车间物料转运、轻型工装吊挂、生产线旁工位器具挂载场景中十分常见，日常作业里常用来悬挂重量不大的工具、料盒、小型工装夹具，也可在轻型物料临时吊运场景中作为末端挂接件使用，适配多数常规的挂点、吊环连接需求。从结构设计来看，构件整体采用弧形过渡的钩体形态，钩身从根部的安装端向末端逐渐收窄，根部设置的通孔用于穿装销轴或者连接螺栓，实现钩体与固定基座或者活动吊臂的铰接，让钩体可在一定角度范围内自适应摆动，避免挂接时因为角度偏差产生额外的弯折应力。钩身的弧形曲率经过受力校核，挂接负载时应力会沿着弧形钩身均匀分散到根部安装位置，不会在局部出现应力集中点，日常使用中能承受稳定的静载荷，也可应对轻度的动载荷冲击。设计时首先要明确的是安装边界，根部铰接孔的中心到钩尖最远端的水平、垂直距离，决定了挂接作业时的操作空间余量，安装端的铰接孔直径要匹配常用的标准销轴尺寸，不需要额外定制连接件就能直接装配到现有工位架、吊具上，降低现场适配的改造成本。钩尖位置做了微向内收的处理，挂接完成后能避免吊绳、挂环因为晃动从钩体滑脱，同时钩尖边缘做了倒钝处理，不会在挂接操作时划伤操作人员的手套或者吊具的织带、钢丝绳表层。从实际使用的角度出发，这类钩体的表面没有多余的凸起结构，挂接和摘取操作都十分顺畅，不会出现卡滞挂点的情况，日常维护也只需要定期检查铰接孔的磨损量、钩身有没有出现形变即可，不需要复杂的保养流程。在生产线旁的工位应用中，这类弯钩常被安装在工位立柱、线旁滑轨上，用来悬挂气动工具、平衡吊的末端挂具、作业指导书挂板，也可在小型装配工位用来挂载待装配的小型零部件料袋，让作业人员取放物件时不需要频繁弯腰，优化工位的操作动线。在仓储区域的轻型吊运场景中，这类弯钩可配合手动葫芦、小型悬臂吊使用，挂接周转箱的吊绳、轻型物料的打包带，完成短距离的物料移位作业，因为钩体自重较轻，单人就能完成拆装和挂接操作，不需要借助额外的辅助工具。建模过程中，钩身的截面形态采用等强度设计思路，靠近根部的位置截面厚度更大，向钩尖位置逐步平滑过渡，既保证了受力位置的结构强度，也尽可能控制了构件自身的重量，不会给挂载基座带来额外的负重负担。铰接孔的位置做了同轴度的公差约束，装配后销轴转动顺畅，不会出现卡涩或者偏磨的情况，孔的边缘做了倒角处理，压装销轴或者穿装螺栓时不会刮伤连接件的表面，也能减少应力集中带来的开裂风险。需要注意的是，这类弯钩的使用场景限定在额定载荷范围内的轻型吊挂作业，不能作为重载起重吊具使用，设计时也没有设置防脱卡扣的安装位，如果应用在有晃动冲击的场景，可额外搭配简易的防脱挡片，进一步提升挂接的可靠性。
