液压系统用齿轮泵壳体结构设计

项目分类:泵 发布时间:2021-11-01 ID:357598
  • 液压系统用齿轮泵壳体结构设计
  • 液压系统用齿轮泵壳体结构设计
  • 液压系统用齿轮泵壳体结构设计
  • 液压系统用齿轮泵壳体结构设计
  • 液压系统用齿轮泵壳体结构设计
  • 液压系统用齿轮泵壳体结构设计

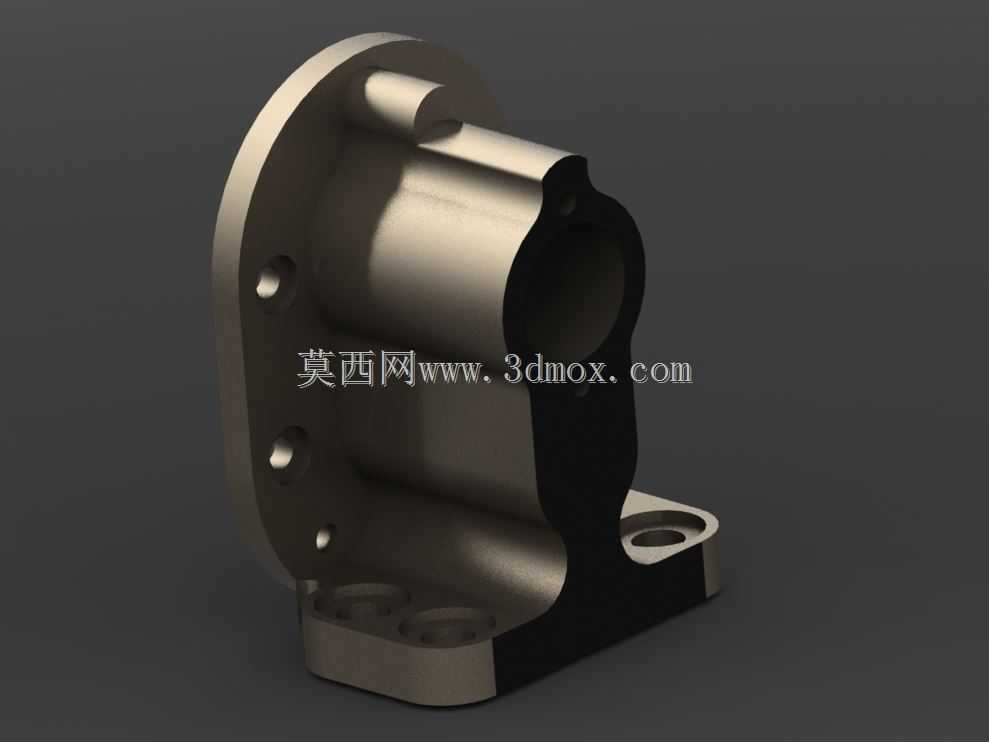

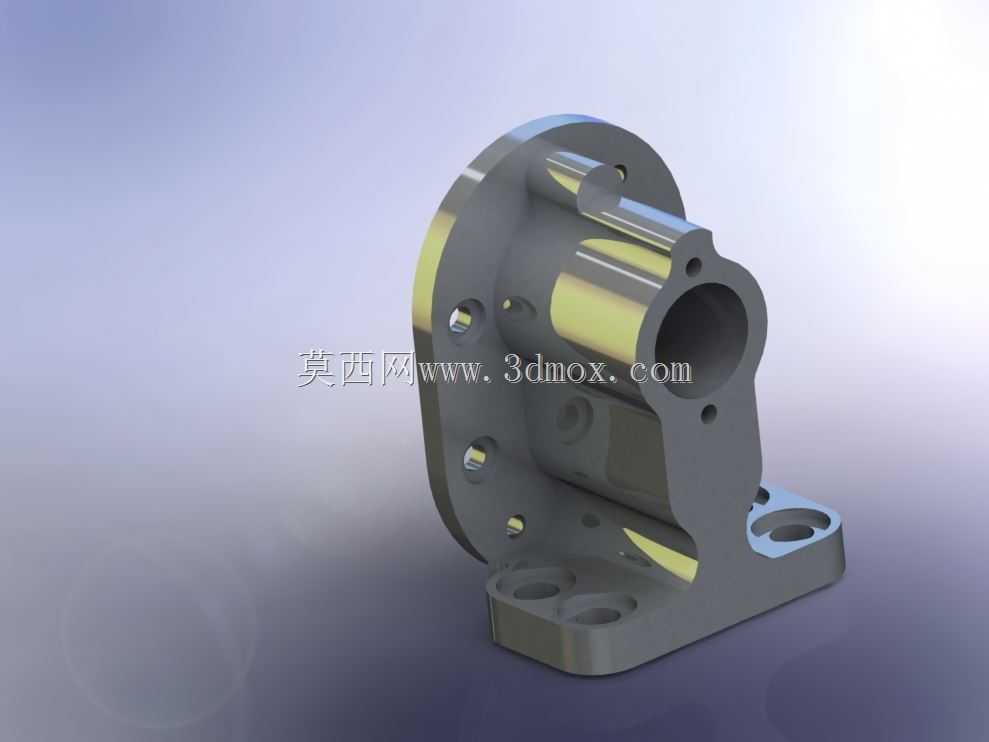

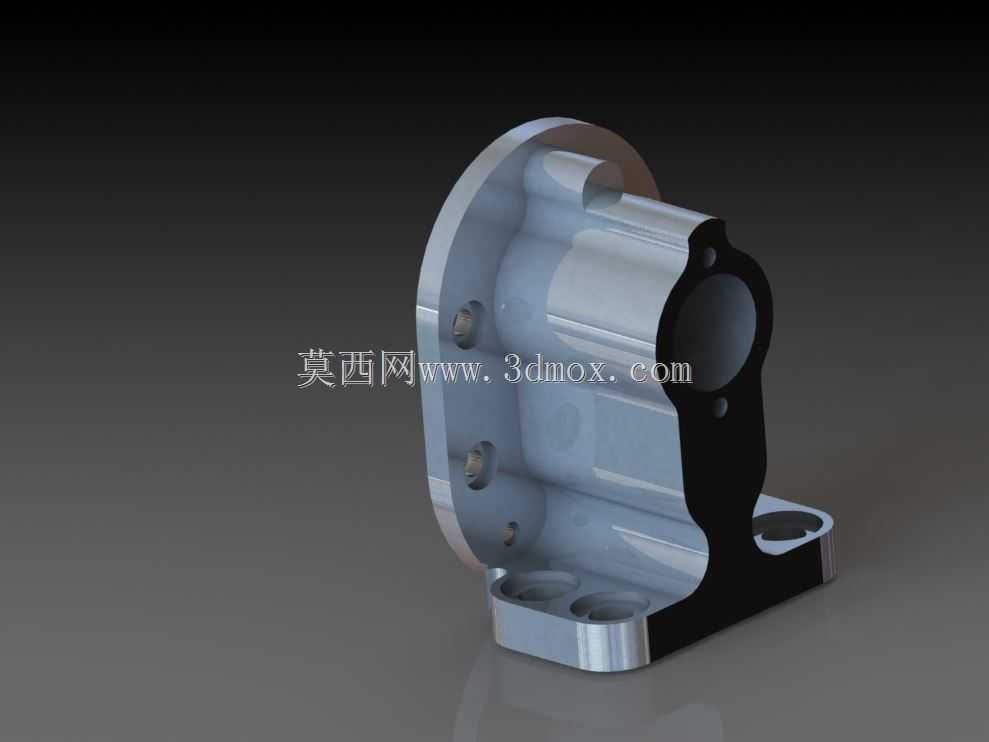

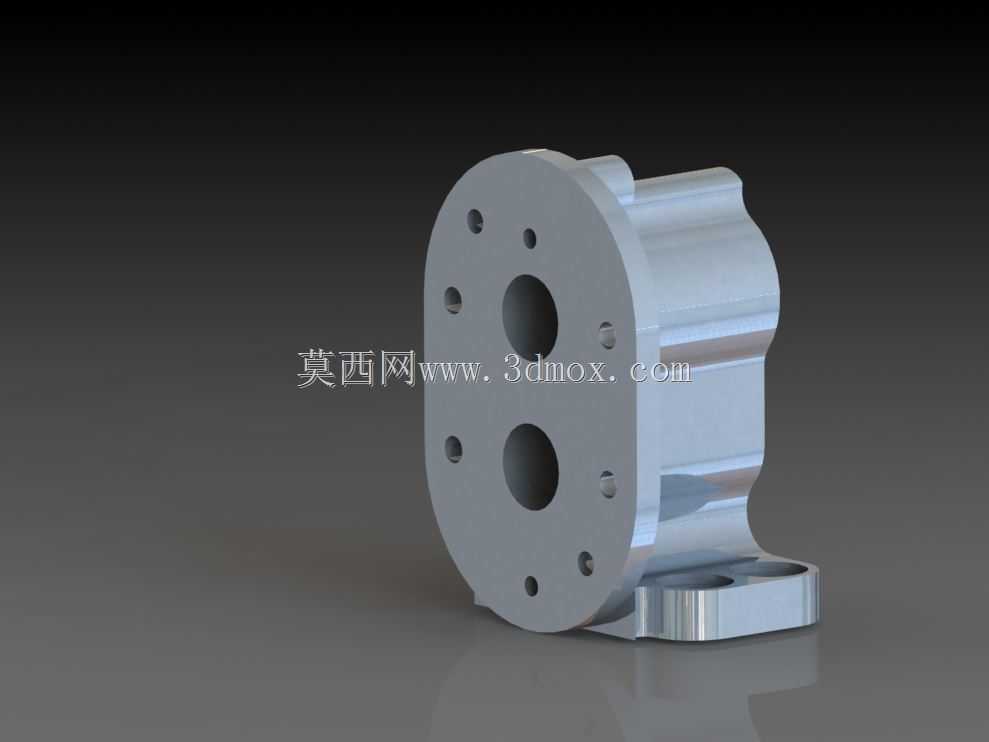

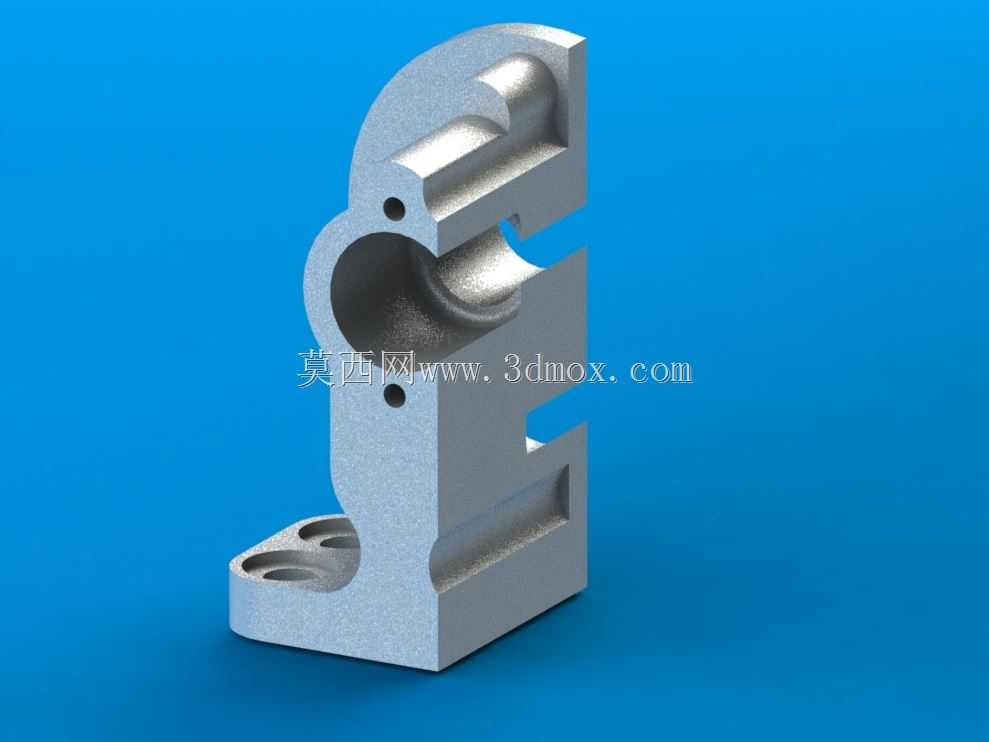

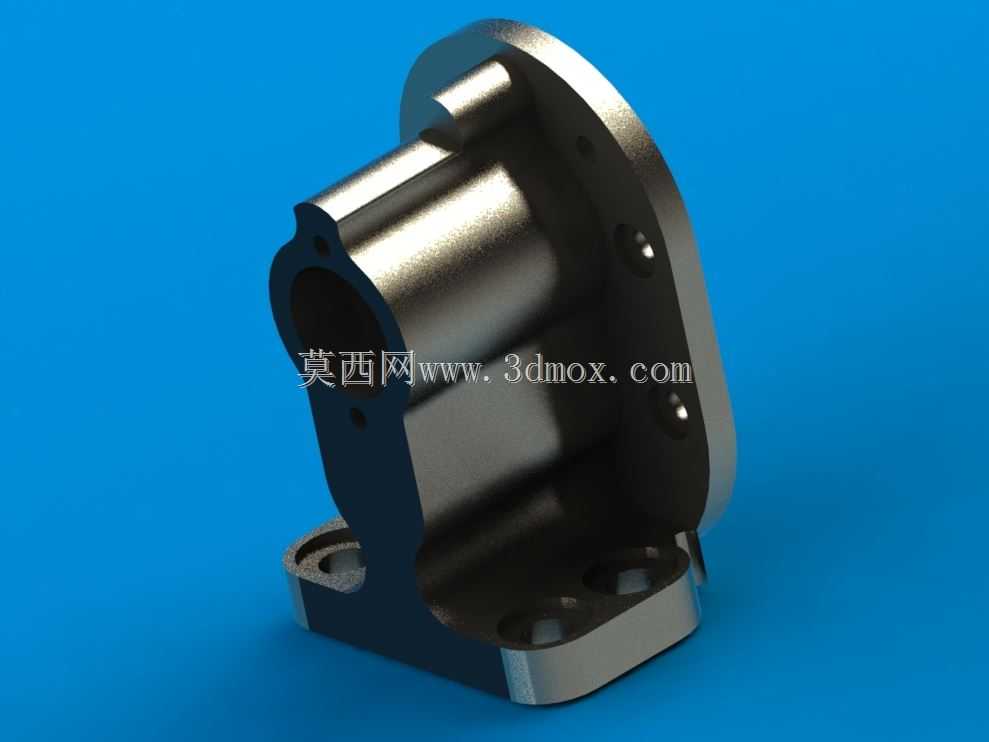

  在液压传动系统的动力单元布局中,齿轮泵作为定量供油的核心动力元件,其壳体的结构设计直接决定了整泵的运行稳定性、容积效率与服役寿命,本次呈现的齿轮泵体结构,正是针对中低压开式液压系统工况开发的承载壳体部件。从实际应用场景来看,这类齿轮泵体广泛适配小型工程机械的辅助液压回路、机床液压夹紧系统、农用机械的液压执行机构供油单元,也可作为润滑系统的供油泵壳体使用,适配的系统工作压力通常在16MPa以内,额定转速覆盖1000-2500r/min的常规工业电机直连或皮带传动工况。

  从功能特性层面拆解,该泵体首先承担着齿轮副的容腔包容功能,内腔的型线需要与齿轮齿顶圆保持均匀的设计间隙,既要避免齿轮转动时齿顶与壳体内壁发生刮擦,又要控制间隙值在合理范围以减少高压腔向低压腔的内泄漏,保证泵的容积效率。其次泵体集成了进油口与出油口的流道结构,进油侧的通流截面做了渐扩处理,能够降低油液进入齿轮啮合区的流速,减少吸油阻力带来的空化风险,出油侧的流道则做了平滑过渡,避免高压油液输出时产生过大的压力脉动与流道冲蚀。同时泵体上的安装定位结构,需要兼顾齿轮轴的支撑同轴度、与泵盖的密封贴合精度,以及整泵在设备机架上的安装固定可靠性。

  设计思路上,这款泵体采用了一体化铸造成型后精加工的工艺路线,主体材质选用耐磨铸铁,既具备足够的强度承受液压系统的工作压力,又有良好的减震性与尺寸稳定性,能够吸收齿轮啮合过程中产生的振动,降低运行噪音。结构布局上,法兰端的连接孔采用不等径分布设计,能够实现泵盖安装时的唯一对位,避免装配时出现角度错位导致的齿轮轴卡滞;底部的两个安装支脚做了加厚处理,安装孔位的中心距匹配标准液压泵的安装尺寸,能够直接替换同规格的现有泵体部件,无需改动设备的安装机架。内腔的齿轮容纳腔与轴孔的位置度公差控制在0.02mm以内,保证两根齿轮轴安装后平行度符合设计要求,避免齿轮啮合时出现偏载导致的齿面异常磨损。

  从安装边界与尺寸适配角度来看,该泵体的法兰端外径适配标准齿轮泵的端盖连接尺寸,密封槽的宽度与深度适配常规O型密封圈的规格,能够保证端面密封的可靠性,避免高压油液从结合面渗漏。轴孔的直径适配标准齿轮轴的支撑轴颈,可搭配铜基滑动轴承或滚针轴承使用,根据不同的转速与负载工况灵活选配。进油口与出油口的螺纹规格采用通用液压管路连接标准,能够直接对接标准液压油管接头,无需额外制作转换接头。底部安装支脚的平面与法兰端面的垂直度公差经过严格控制,保证整泵安装后轴伸端与驱动电机的输出轴保持良好的同轴度,减少联轴器的偏角磨损。在实际装配过程中,泵体的内腔还需要设置卸荷槽结构,将齿轮啮合时困油区域的高压油引导至低压腔,避免困油现象带来的压力冲击与噪音,这一结构的位置与尺寸精度,也直接影响整泵的运行平稳性。

  不同于分体式泵体结构,这款一体化的泵体减少了一个密封结合面,从根源上降低了渗漏的风险,同时整体刚性更好,在系统压力出现瞬时冲击时,壳体的形变量更小,能够维持齿轮副的配合间隙稳定。在日常维护场景中,这类泵体的内壁磨损后,可通过珩磨修复内腔尺寸,搭配加大齿顶圆的齿轮副即可实现泵的性能修复,降低设备的维护成本。针对低温工况使用场景,该泵体的材质还可替换为铸铝合金,在保证强度的前提下降低整体重量,适配移动设备的轻量化需求,此时需要相应调整轴承孔的配合公差,补偿铝合金与钢材热膨胀系数的差异,避免温度变化时出现轴承卡滞或间隙过大的问题。
