桌夹式重型台虎钳三维结构设计

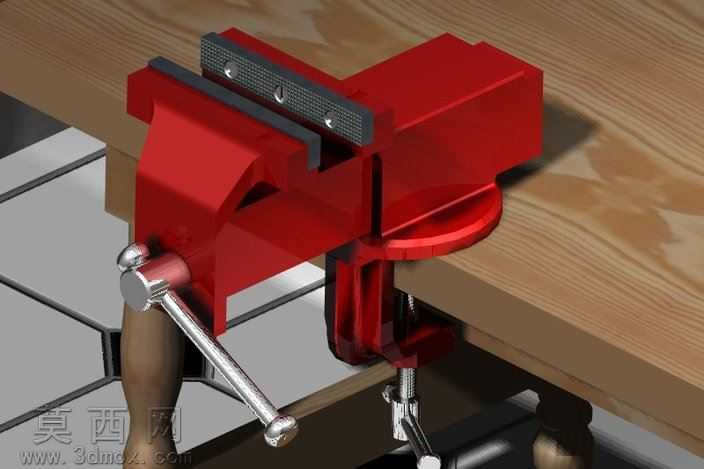

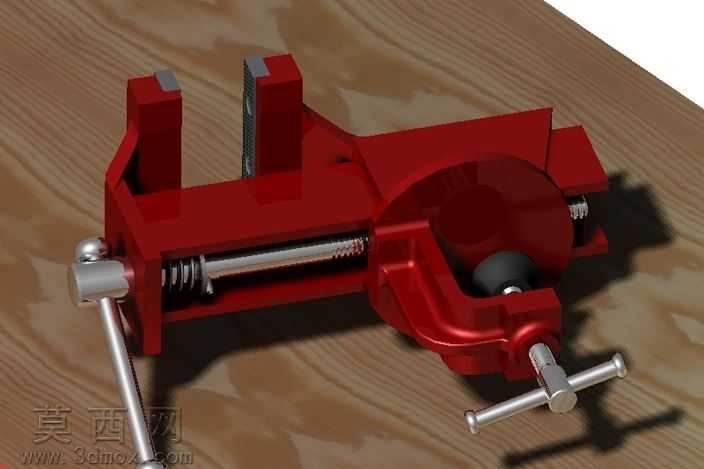

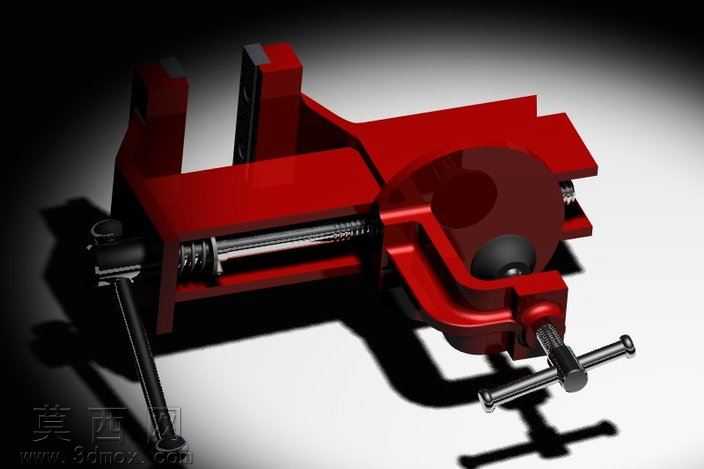

本作品为桌夹式重型台虎钳的三维建模设计成果，建模过程严格遵循机械加工类工装夹具的实际生产尺寸比例，完整还原了台虎钳从固定钳身、活动钳身到夹紧调节机构、桌装固定结构的全部细节。建模阶段首先完成整体结构的基准搭建，以钳身安装贴合面为核心基准面，依次绘制固定钳座的轮廓草图，通过拉伸、切除等基础特征完成钳身主体的实体构建，针对钳口位置的防滑齿纹结构，采用线性阵列结合等距切除的方式实现，保证齿纹间距均匀、深度一致，还原实际产品的夹持防滑性能。活动钳身部分通过导轨配合特征与固定钳身完成装配约束，还原了钳身开合滑动的运动逻辑，调节螺杆部分采用螺旋线扫描生成螺纹结构，搭配端部的转动手柄、球形握柄结构，完整呈现丝杆传动夹紧的机械原理。桌夹固定结构部分，分别构建了C型夹座、锁紧螺杆、底部压盘的独立零件，通过装配约束实现夹座与桌面的夹持固定逻辑，还原产品无需螺栓打孔即可快速固定在工作台边缘的使用特性。材质与渲染阶段，针对钳身主体金属部分赋予高光泽红色烤漆金属材质，调整材质的反射粗糙度参数，模拟工业五金产品漆面的厚重质感；钳口防滑板、调节螺杆、锁紧螺杆部分赋予磨砂镀铬金属材质，通过调整金属度与高光参数，还原机加工金属零件的冷硬光泽；手柄握柄部分赋予实木纹理材质，添加自然的木纹凹凸贴图，还原木质握柄的触感特征；背景搭配实木工作台面与金属网格地面，通过三点布光方案突出产品的结构轮廓，在钳身边缘添加柔和的环境反射效果，让渲染成品兼具工业产品的严谨质感与视觉表现力。设计过程中充分考虑了产品的实际使用场景，各活动部件之间预留了合理的装配间隙，既保证三维模型的结构完整性，也还原了实物产品的运动可行性，可作为机械工装类产品的教学演示、结构参考素材使用。
